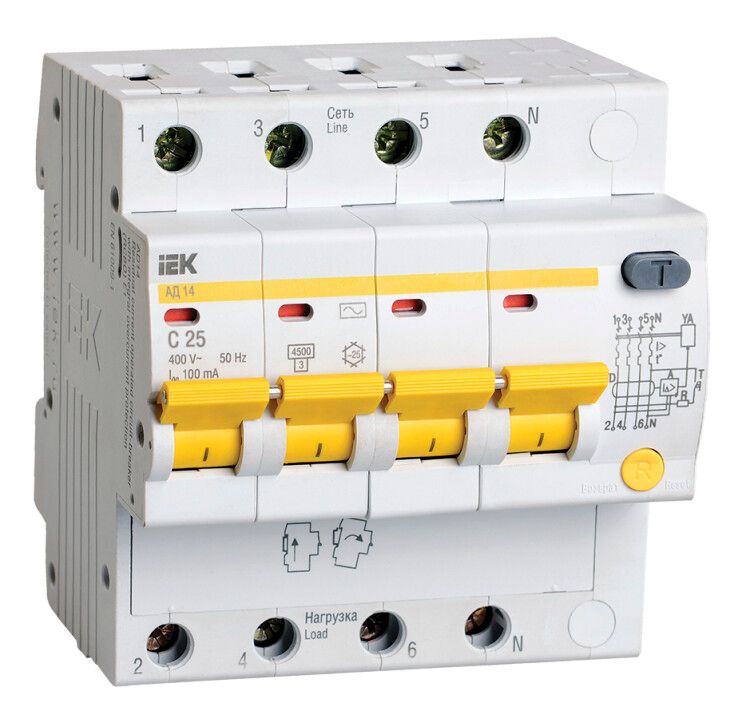

Выключатель автоматический дифференциального тока 4п C 25А 100мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-025-C-100

Автоматический выключатель дифференциального тока АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки в распределительных щитах промышленных объектов, обеспечивает безопасность персонала и оборудование при работе в условиях от -25 до +40 C.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками тока через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных системах питания: на станках, конвейерах, в распределительных щитах производственных помещений. Работает в сетях переменного тока 400 В, 50 Гц с глубокой защитой от утечек - 100 мА.

Технические характеристики

• Тип тока утечки: AC - реагирует на переменный ток утечки (типичен для бытовых и промышленных нагрузок)
• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает без срабатывания
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; ниже 30 мА, что делает его подходящим для защиты оборудования и профилактики пожаров
• Количество полюсов: 4 - защищает три фазы и нейтраль одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при аварийном токе до 4500 А
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Наличие нейтрального проводника: да - нейтраль проходит через аппарат и отключается вместе с фазами
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; требует установки внутри закрытого щита
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов
• Модульная ширина: 4,9 модулей - занимает место 4,9 × 17,5 мм = ~85,8 мм
• Глубина монтажа: 72,1 мм - важно при планировании компоновки щита
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Климатическое исполнение: УХЛ4 - работает в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Диапазон рабочих температур: от -25 до +40 C - не рекомендуется для открытых площадок зимой
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010

Совместимость и монтаж

АД-14 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется в щите с достаточным свободным местом - учтите глубину 72,1 мм и ширину 4,9 модуля. Нейтральный проводник обязательно подключается, так как он коммутируется внутренним механизмом. Кабели сечением до 35 мм2 зажимаются надёжно без необходимости дополнительной подготовки. Для удобства монтажа допускается одновременное подключение двух проводников (гибкий и жесткий) к одному зажиму - это упрощает сборку шинных групп.

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, которые регламентируют работу устройств защитного отключения (УЗО) и автоматических выключателей. Индикация срабатывания по дифференциальному току позволяет быстро определить причину отключения. Отличие от обычных УЗО: здесь защита от сверхтоков реализована в каждом полюсе, а не только в одном. Это исключает риск выхода из строя одного полюса при пробое, сохранив целостность системы.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите и уменьшает количество точек подключения
• Защита от сверхтоков во всех четырёх полюсах - повышает надёжность при несимметричных нагрузках
• Поддержка двойного подключения кабелей - ускоряет монтаж и упрощает организацию шин
• Высокая отключающая способность 4,5 кА - гарантирует безопасность даже при серьёзных авариях
• Срок службы 15 лет - долговечность при правильной эксплуатации

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для сред с температурой ниже -25 C - возможны отказы механизма
• Не предназначено для защиты от импульсных помех или постоянного тока утечки - только переменный ток (AC)
• 100 мА - слишком высокая уставка для защиты человека; для жилых помещений лучше использовать 30 мА
• Не имеет светодиодной индикации включённого состояния - отличается от модели АД-12М

Примеры использования

• Щит управления технологической линии на заводе - защита трёхфазного двигателя и нейтрали
• Распределительный щит цеха с несколькими станками - предотвращение пожаров из-за старой изоляции
• Система освещения промзоны с большим числом светильников - балансировка нагрузки между фазами
• Централизованная система питания насосных станций - где важна надёжность и минимизация простоев

Практические советы

• Выбирая АД-14, проверьте, что ваша сеть действительно использует 4-проводную систему TN-S или TN-C-S - иначе нейтраль не будет нужна
• При монтаже не затягивайте зажимы чрезмерно - это повредит медные жилы сечением 35 мм2
• Перед первым запуском протестируйте кнопкой “T” - убедитесь, что устройство отключается
• Если требуется более высокая чувствительность к утечкам (например, для офиса или жилого участка), выбирайте модель с 30 мА - АД-14 не подходит для таких задач
• При использовании в холодных помещениях (например, на складе без отопления) убедитесь, что температура не опускается ниже -25 C
• АД-14 - часть серии KARAT от IEK. Все устройства этой серии имеют одинаковый стиль крепления и индикации - удобно для стандартизации щитов
