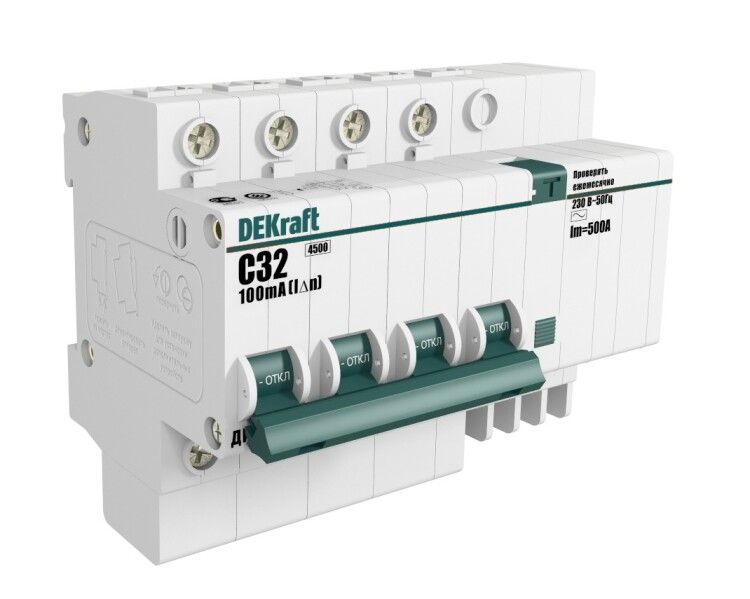

Выключатель автоматический дифференциального тока 4п C 25А 100мА тип AC 4.5кА ДИФ-101 6.5мод. DEKraft 15031DEK APC

Автоматический выключатель дифференциальный ДИФ-101 от DEKraft - устройство для защиты электросетей от токов утечки и перегрузок. Подходит для промышленного и бытового использования, монтируется на DIN-рейку, рассчитан на 400 В переменного тока. Артикул 15031dek.

Назначение и область применения

ДИФ-101 защищает людей и оборудование от поражения электрическим током при утечках и от повреждений из-за перегрузок или коротких замыканий. Устройство применяется в распределительных щитах жилых домов, офисов, производственных цехов и объектов инфраструктуры. Особенно актуально там, где есть группы розеток, водонагреватели, насосы, станки и другое оборудование с высокой вероятностью возникновения токов утечки.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Дифференциальный ток: 100 мА - чувствительность к утечкам. При превышении этого значения автомат отключится, предотвращая опасность удара током.
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно. Нейтральный проводник коммутируется, что обеспечивает полное отключение цепи.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током: освещение, нагреватели, малые двигатели.
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при значительном КЗ.
• Род тока: переменный (AC) - предназначен только для сетей с синусоидальной формой тока.
• Ширина: 6,5 модулей (117 мм) - занимает место на DIN-рейке, совместим со стандартными щитами.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода без переходников.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги. Применяется внутри щита.
• Температурный диапазон: от -40 до +60 C - работает в суровых условиях, включая неотапливаемые помещения.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Глубина монтажа: 72 мм - требует достаточного внутреннего объёма щита.
• Исполнение: стационарное - не предназначено для перемещения или частого демонтажа.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в умеренном и холодном климате с повышенной влажностью.

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительном щите рядом с другими автоматами. Обязательно соблюдать полярность подключения: входные контакты - сверху, выходные - снизу. Коммутируемый нейтральный проводник требует правильного подсоединения - он также размыкается при срабатывании. Максимальное сечение кабеля - 25 мм2, поэтому для более толстых проводов потребуются наконечники или переходники. Совместим с аксессуарами серии ВА-101: сигнализаторами положения, дополнительными контактами, расцепителями.

Безопатность и стандарты

ДИФ-101 соответствует требованиям ТР ТС 004/2011 (электромагнитная совместимость), ТР ТС 020/2011 (безопасность оборудования), а также международным стандартам МЭК 61009-1 и МЭК 61009-2-2. Сертифицирован по ГОСТ Р 51327.1-2010 и ГОСТ Р 51329-99. Электронный блок дифференциальной защиты обеспечивает надёжное срабатывание при утечках, но зависит от наличия питания - при обрыве нулевого провода защита может не работать.

Преимущества

• Объединяет функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе - экономит место в щите.
• Коммутируемый нейтраль исключает риск сохранения потенциала на оборудовании после отключения.
• Высокая отключающая способность (4,5 кА) гарантирует безопасность даже при аварийных режимах.
• Работает при экстремальных температурах - подходит для установки в неотапливаемых зонах.
• Поддерживает расширение через аксессуары - можно добавить удалённую сигнализацию или дистанционное управление.

Ограничения применения

• Не подходит для сетей с постоянным током - только переменный (AC).
• IP20 не допускает установку вне закрытого щита - нельзя использовать во влажных или запылённых местах без дополнительной защиты.
• Электронный тип защиты требует наличия напряжения на входе - при обрыве нуля или полном отключении питания защита от утечек не будет действовать.
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D.
• Не является средством защиты от перенапряжений - требуется отдельный УЗИП.

Примеры использования

• Защита групп розеток в кухне, ванной, гараже - где возможны утечки через воду или повреждённую изоляцию.
• Щиты на производстве: станки, компрессоры, насосы, системы вентиляции.
• Распределительные щиты многоквартирных домов - для отдельных этажей или квартир.
• Объекты с системами отопления: тепловые насосы, бойлеры, циркуляционные помпы.

Практические советы

• Проверяйте целостность нулевого провода перед установкой - обрыв может сделать защиту бесполезной.
• При монтаже используйте наконечники для кабелей сечением выше 16 мм2 - это повысит надёжность контакта.
• Регулярно тестируйте устройство кнопкой “T” - хотя бы один раз в месяц.
• Если в сети есть частые ложные срабатывания - проверьте изоляцию подключённых приборов, особенно старую проводку.
• Для защиты мощных двигателей (более 3 кВт) рассмотрите вариант с характеристикой D вместо C.
• Убедитесь, что глубина щита минимум 72 мм - иначе выключатель не войдёт полностью.
