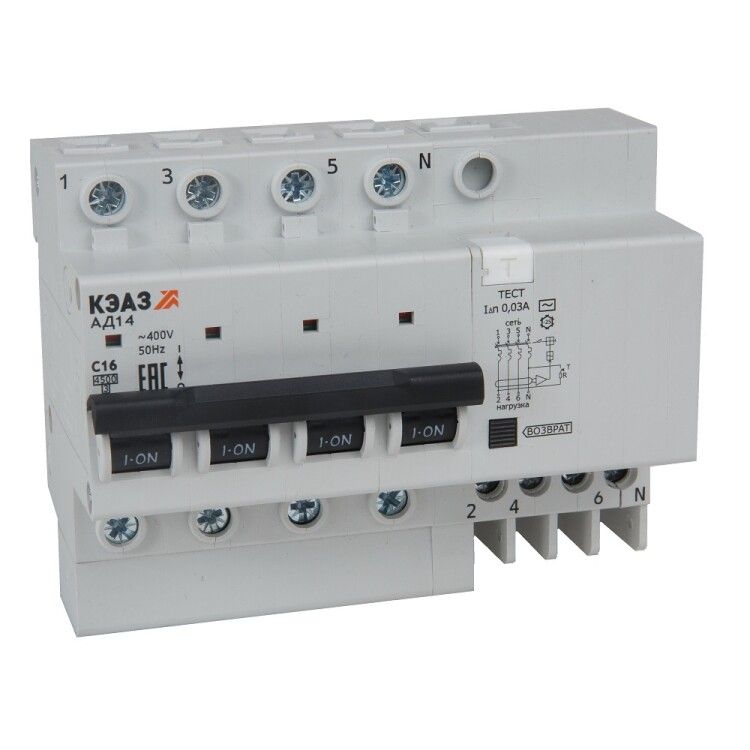

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 40А 100мА АC АД14-43C40-АC-УХЛ4 - 318390 КЭАЗ

Автоматический выключатель дифференциального тока АД14-43C40-AC-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот четырёхполюсный аппарат сочетает функции обычного автомата и УЗО, что делает его компактным решением для распределительных щитков в жилых, офисных и торговых помещениях.

Назначение и область применения

АД14-43C40-AC-УХЛ4 защищает электропроводку и оборудование от опасных утечек тока величиной более 100 мА. Он применяется там, где есть риск поражения человека током - например, в ванных комнатах, кухнях, на производствах с влажной средой, в офисах с множеством компьютеров и в торговых залах. Также он предотвращает перегрев проводов и возможные пожары, вызванные повреждённой изоляцией.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без отключения
• Дифференциальный ток срабатывания: 100 мА - реагирует на утечку свыше 0,1 А
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно
• Тип утечки: AC - чувствителен к переменному току утечки (стандартный для бытовых сетей)
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ
• Отключение без задержки - сработает сразу при обнаружении утечки
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Ширина: 7,5 модулей - занимает место в щите как четыре обычных автомата
• Коммутируемый нейтральный проводник - ноль также отключается при срабатывании
• Частота: 50 Гц - совместим с российскими и европейскими сетями

Совместимость и монтаж

АД14-43C40-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите - 7,5 модулей. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Нейтральный проводник обязательно подключается через коммутируемые контакты аппарата. Обязательно соблюдать полярность при подключении фаз и нуля. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54.

Безопасность и стандарты

АД14-43C40-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1–2019 и IEC 61009-1. Применяется в системах TN-S и TN-C-S. Сертифицирован для работы в условиях класса исполнения УХЛ4 - то есть при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Не предназначен для установки вне помещений или во взрывоопасных зонах.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Коммутируемый ноль повышает безопасность при аварии
• Характеристика «C» позволяет использовать с оборудованием, имеющим высокие пусковые токи
• Класс 3 токоограничения снижает риск повреждения проводки при КЗ
• Изготовлен на заводе КЭАЗ - проверенная надёжность в российских условиях

Ограничения применения

• Не подходит для цепей с постоянным током утечки - только для переменного (AC)
• IP20 не защищает от брызг и пыли - нельзя устанавливать в сырых местах без щита
• Не рекомендован для питания оборудования с высоким коэффициентом гармоник (например, мощные ИБП или LED-драйверы без фильтров)
• Не используется в системах IT (изолированная нейтраль)
• Не предназначена для защиты от перенапряжений - требует отдельных устройств (ОПС)

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щиток на этаже офисного здания - защита всех розеточных контуров
• Распределительный щит малого магазина - защита освещения и холодильного оборудования
• Подключение насоса или вентилятора с двигателем в производственной зоне

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - если автомат не отключится, он неисправен
• Проверяйте состояние устройства каждые 3 месяца кнопкой тестирования
• При проектировании щита учтите, что АД14-43C40-AC-УХЛ4 занимает 7,5 модулей - не путайте с двумя отдельными устройствами
• Если в сети много электроники (PC, серверы), рассмотрите возможность установки УЗО типа B вместо AC
• Не используйте этот аппарат как основной вводный автомат - он не рассчитан на токи выше 40 А
