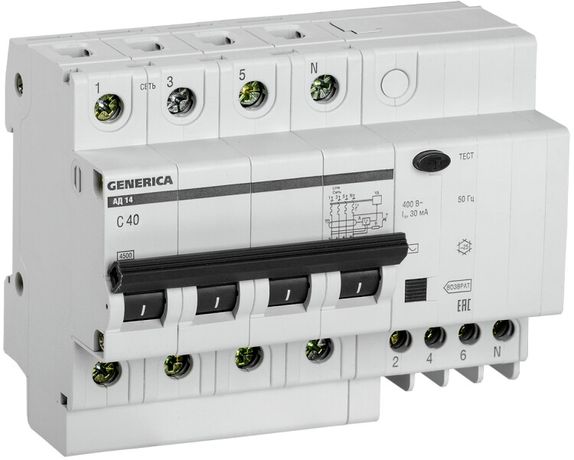

Выключатель автоматический дифференциального тока АД14 4п 40А C тип AC (7,4 мод) | MAD15-4-040-C-030 GENERICA IEK

Автоматический дифференциальный выключатель АД14 4 полюса 40А 30мА от GENERICA и IEK сочетает функции защиты от утечек тока, перегрузок и коротких замыканий. Устройство предназначено для установки на DIN-рейку в распределительных щитах и применяется там, где требуется высокий уровень безопасности - особенно в помещениях с повышенной опасностью поражения электрическим током.

Назначение и область применения

АД14 4 полюса 40А 30мА защищает людей от поражения электрическим током при случайном контакте с токоведущими частями - благодаря чувствительности 30 мА. Одновременно он отключает цепь при перегрузках и коротких замыканиях. Подходит для использования в жилых домах, офисах, производственных помещениях, на объектах с оборудованием переменного тока: станках, насосах, системах вентиляции, освещении и других нагрузках с нейтралью.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений
• Дифференциальный ток срабатывания: 30 мА - порог утечки, при котором выключатель отключается для защиты человека
• Количество полюсов: 4 - управление фазами L1, L2, L3 и нейтралью N одновременно
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не подходит для импульсных или постоянных утечек)
• Класс токоограничения: 3 - быстродействующее отключение, снижающее тепловую энергию при КЗ
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; требует установки внутри закрытого щита
• Частота: 50 Гц - предназначен для сетей стандарта Европы/РФ
• Модульная ширина: 7,4 модуля - занимает место в щите шириной около 118 мм
• Глубина монтажа: 75 мм - необходимый запас пространства за DIN-рейкой
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность

Совместимость и монтаж

АД14 4 полюса 40А 30мА монтируется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо обеспечить свободное пространство глубиной 75 мм за рейкой. Устройство совместимо с другими компонентами серии АД14 и может использоваться в составе сборок от GENERICA и IEK. Обязательно проверьте соответствие сечения подводящих проводов: для 40 А рекомендуется медный провод сечением не менее 6 мм2. Нейтральный проводник подключается к соответствующему зажиму - он коммутируется, поэтому не допускается его обход или параллельное соединение.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 61009-1 и ГОСТ Р 51326.1. Применение 30 мА соответствует нормам для защиты жизни человека. Класс токоограничения 3 гарантирует минимальное воздействие энергии КЗ на проводку и оборудование. Отключение нулевого провода исключает риск сохранения потенциала на нагрузке после срабатывания.

Преимущества

• Объединяет функции УЗО и автомата в одном корпусе - экономит место в щите
• Коммутируемый ноль повышает безопасность при обслуживании и авариях
• Характеристика C позволяет использовать с двигателями и другим индуктивным оборудованием без ложных срабатываний
• Класс 3 токоограничения снижает риск возгорания при КЗ
• Срок службы 15 лет - надёжность при длительной эксплуатации

Ограничения применения

• Не подходит для цепей с постоянными или импульсными утечками - реагирует только на переменный ток утечки (AC)
• IP20 не допускает установку во влажных или открытых местах - обязательно использование в закрытом щите
• Не используется в сетях с напряжением выше 400 В или частотой отличной от 50 Гц
• Не рекомендуется для питания оборудования с высоким уровнем естественной утечки (например, старые нагреватели, некоторые СИЗОД)

Примеры использования

• Защита группы розеток в ванной комнате или кухне
• Щитовая защита для станков с асинхронными двигателями
• Линия питания конвейера с несколькими потребителями
• Распределительный щит многоквартирного дома - на этажную группу нагрузок
• Подключение системы освещения с металлическими светильниками и заземлением

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - она проверяет работоспособность дифференциального элемента
• При проектировании учтите, что 7,4 модуля занимают значительное место - планируйте щит с запасом
• Не используйте этот выключатель вместо обычного УЗО + автоматического выключателя, если есть требования к градуированной защите
• Проверяйте целостность изоляции перед подключением - даже малая утечка может вызывать ложные срабатывания
• Для систем с большим количеством устройств (более 3–5) рассмотрите возможность установки нескольких АД14 40А 30мА вместо одного на всю группу - так повысится надёжность и удобство диагностики
