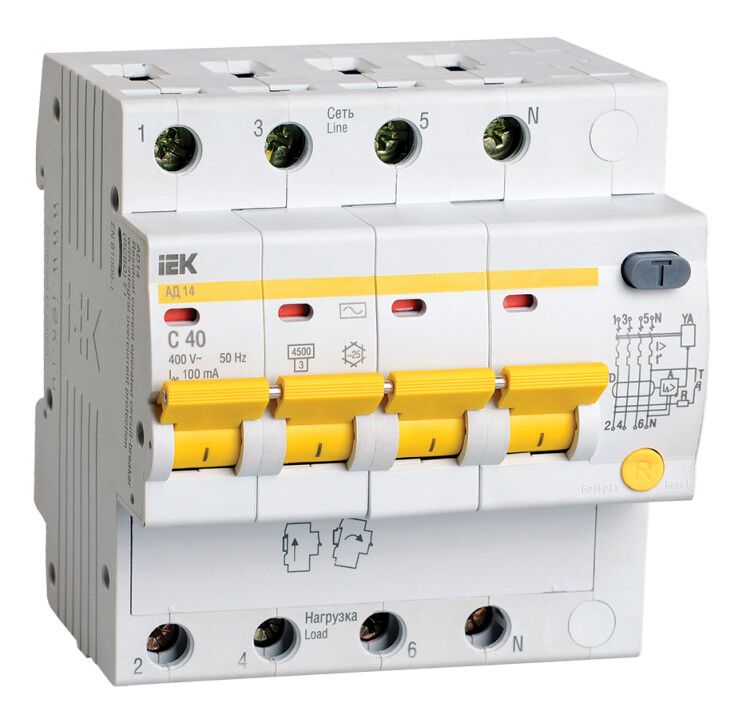

Выключатель автоматический дифференциального тока 4п C 40А 100мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-040-C-100

Автоматический дифференциальный выключатель АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов с сетью 400 В, обеспечивает безопасность персонала и предотвращает возгорания из-за повреждённой изоляции. Артикул mad10-4-040-c-100 соответствует серии KARAT.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через повреждённую изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в цехах с высокой влажностью или запылённостью. Подходит для установки в стационарных электрощитах с DIN-рейкой.

Технические характеристики

• Номинальный ток: 40 А — выдерживает постоянную нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 100 мА — реагирует на утечку тока выше этой величины, что обеспечивает защиту от возгораний (не для защиты человека — для этого нужна 30 мА)
• Количество полюсов: 4 — защищает все фазы и ноль одновременно
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Номинальная отключающая способность: 4,5 кА — способен отключить цепь при аварийном токе до 4500 А
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный)
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть 380/220 В
• Наличие нейтрального проводника: да — ноль проходит через устройство и отключается вместе с фазами
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытых щитов
• Монтаж: на DIN-рейку шириной 17,5 мм, модульная ширина 4,9 модулей (≈ 88 мм)
• Глубина монтажа: 72,1 мм — учитывать при выборе глубины щита
• Максимальное сечение кабеля: 35 мм² — можно подключать жилы до этого размера
• Частота: 50 Гц — для сетей России и стран СНГ
• Климатическое исполнение: УХЛ4 — работает при температуре от -25°C до +40°C, допустима повышенная влажность
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010

Совместимость и монтаж

АД-14 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку — никаких болтов или креплений не требуется. Для подключения используются зажимы на входе и выходе, рассчитанные на кабели сечением до 35 мм². Нейтральный проводник обязательно подключается — устройство не будет работать без него. Индикатор срабатывания по утечке тока показывает причину отключения (не путать с индикатором включения — он есть только у модели АД12М, а не у АД-14).

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, которые регламентируют работу дифференциальных автоматов в РФ. Устройство не предназначено для защиты человека от поражения током — для этого применяются устройства с уставкой 30 мА. Уставка в 100 мА направлена на предотвращение пожаров из-за длительных утечек. Степень защиты IP20 требует установки исключительно во внутренних щитах, защищённых от внешней среды.

Преимущества

• Объединяет две функции: защита от утечек (УЗО) и защита от сверхтоков (автомат) — экономит место в щите
• Защита от перегрузок и КЗ реализована в каждом из четырёх полюсов — надёжнее, чем в двухполюсных аналогах
• Предельная отключающая способность 4,5 кА — достаточна для большинства промышленных объектов
• Индикация срабатывания по утечке — позволяет быстро определить причину отключения
• Поддерживает двойное подключение: шиной или гибким проводом — удобно при сборке щитов

Ограничения применения

• Не подходит для защиты людей от поражения током — уставка 100 мА слишком высока (для этого нужны 10–30 мА)
• Работает только с переменным током утечки (тип AC); не реагирует на импульсные или постоянные утечки
• IP20 — нельзя использовать вне закрытых щитов, даже в помещениях с повышенной влажностью
• Не имеет индикатора включения — невозможно визуально определить, включен ли аппарат, если не установлен отдельный индикатор
• Не рекомендуется для установки в местах с температурой ниже -25°C или выше +40°C

Примеры использования

• Щит питания группы станков с асинхронными двигателями — характерны пусковые токи, подходящие для характеристики C
• Распределительный щит цеха с металлообработкой — где возможны утечки из-за старой изоляции или влаги
• Контур освещения и силовой нагрузки в производственных помещениях — когда нужно защитить всю группу одним устройством
• Системы вентиляции и насосов в холодильных камерах — при наличии UHL4 исполнения

Практические советы

• Выбирая АД-14, проверьте, что ваш щит имеет достаточно места по глубине — минимум 75 мм с учётом свободного пространства
• Не используйте этот автомат там, где необходима защита человека — выбирайте УЗО с 30 мА вместо 100 мА
• При подключении кабелей сечением более 25 мм² — используйте наконечники, чтобы избежать плохого контакта
• Перед первым включением протестируйте кнопку “Т” — она должна отключать устройство
• При использовании в условиях частых скачков напряжения — убедитесь, что питание не падает ниже 50 В, иначе устройство может потерять работоспособность
• АД-14 — часть серии KARAT от IEK, поэтому совместим с другими элементами этой линейки по форме, цвету и качеству сборки
