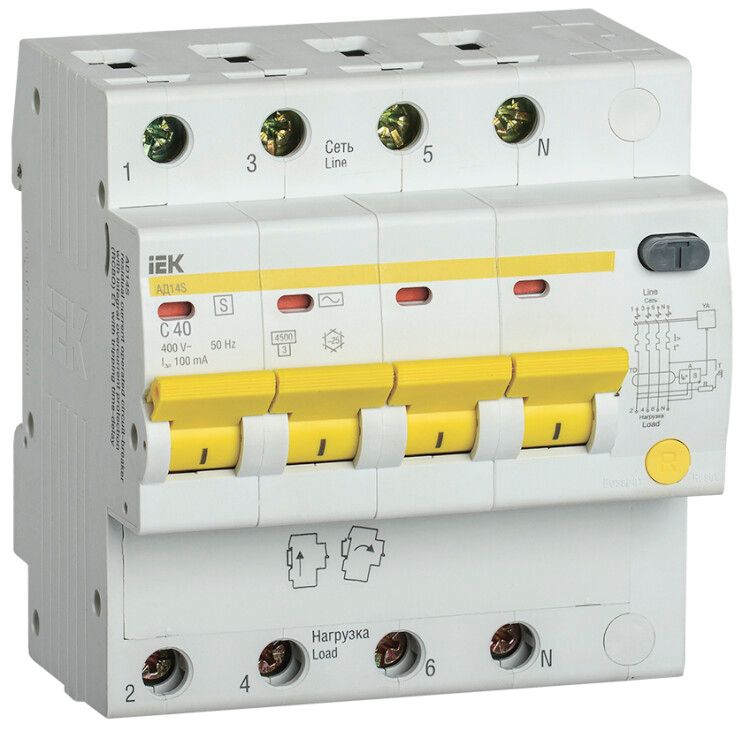

Выключатель автоматический дифференциального тока селективный 4п 40А 100мА тип AC АД14S KARAT IEK MAD13-4-040-C-100

Автоматический выключатель дифференциального тока АД14S 4 полюса 40А 100мА тип AC от IEK (ИЭК) предназначен для защиты людей и оборудования от поражения электрическим током и возгораний из-за утечек тока в сетях переменного тока. Артикул mad13-4-040-c-100 относится к серии KARAT и обеспечивает селективную защиту в многоступенчатых схемах.

Назначение и область применения

АД14S 4 полюса 40А 100мА тип AC используется как вводный автомат в распределительных щитах для создания селективных систем защиты. Он отключает цепь при утечке тока 100 мА, предотвращая опасность поражения человека и возгорание из-за повреждённой изоляции. Подходит для установки в жилых, общественных и промышленных объектах - особенно там, где требуется координация с нижестоящими устройствами типа 30 мА.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 9,2 кВт при 230 В
• Номинальное напряжение: 230 В - для однофазных и трёхфазных сетей с нулём
• Дифференциальный ток: 100 мА - чувствительность к утечкам, достаточная для ввода, но не для оконечных точек
• Тип тока утечки: AC - реагирует только на синусоидальную утечку переменного тока
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электромоторы, насосы, освещение)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить КЗ с током до 4500 А
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Количество полюсов: 4 - защищает три фазы и ноль одновременно; ноль коммутируется
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Степень защиты: IP20 - защита от прикосновений пальцами, не предназначена для открытой установки вне щита
• Модульная ширина: 4,5 модуля - занимает 81 мм в DIN-рейке
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Селективный - имеет выдержку времени перед отключением, чтобы не срабатывать при кратковременных утечках ниже

Совместимость и монтаж

АД14S 4 полюса 40А 100мА тип AC монтируется на DIN-рейку шириной 35 мм. Совместим со всеми стандартными щитами, соответствующими IEC 60898 и IEC 61009. Для подключения используйте провода сечением до 25 мм2 (медные). Благодаря увеличенной прочности зоны клемм, провода фиксируются надёжнее даже при многократном демонтаже. Возможна установка дополнительных модулей (блоки сигнализации, расцепители) безвинтовым способом - достаточно просто вставить их в специальные направляющие.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-2009 и МЭК 61009-1. Обеспечивает защиту от поражения током согласно нормам безопасности для помещений с повышенной опасностью. Отличается высокой электродинамической устойчивостью - сохраняет целостность при больших токах КЗ. Индикация положения контактов («ON/OFF») позволяет визуально определить состояние автомата без тестера.

Преимущества

• Селективность - не отключает всю сеть при малых утечках, вызванных нижестоящими устройствами 30 мА
• Увеличенная механическая прочность - два дополнительных заклёпочных соединения и монолитная панель снижают риск деформации
• Улучшенная дугогасительная система - снижает риск перегрева и повреждения внутренних компонентов
• Компактность - 4,5 модуля позволяют экономить место в плотных щитах
• Поддержка коммутируемого нуля - исключает риск потенциала на нулевом проводе после отключения

Ограничения применения

• Не подходит для цепей постоянного тока - работает только с переменным током (AC)
• Не реагирует на импульсные или постоянные утечки - требуются другие типы (A, B, F)
• IP20 не допускает установку во влажных помещениях без корпуса - только внутри закрытых щитов
• Не заменяет обычный автомат - является дополнением к нему, но не выполняет функцию защиты от перегрузки/КЗ сам по себе (хотя встроен в один корпус)
• Не рекомендуется использовать как оконечное устройство - лучше применять снизу 30 мА

Примеры использования

• Ввод в квартире или доме - вместо двух отдельных устройств (автомат + УЗО)
• Щит на этаже офисного здания - селективно защищает несколько групп розеток
• Производственные участки с двигателями - сочетание C-характеристики и 100 мА утечки
• Объекты с длинными кабельными линиями - где естественная утечка выше, чем у бытовых приборов

Практические советы

• Выбирая АД14S 4 полюса 40А 100мА тип AC, проверьте, что ваш щит имеет минимум 81 мм свободного места
• Перед первым включением обязательно протестируйте кнопкой «T» - она имитирует утечку и проверяет работоспособность
• Не устанавливайте этот автомат на конце цепи - он не обеспечит нужную степень защиты человека
• При использовании в промышленных условиях регулярно проверяйте температурный режим щита - перегрев снижает срок службы
• Для удобства обслуживания используйте совместимые модули индикации - они покажут причину отключения (утечка или перегрузка)
