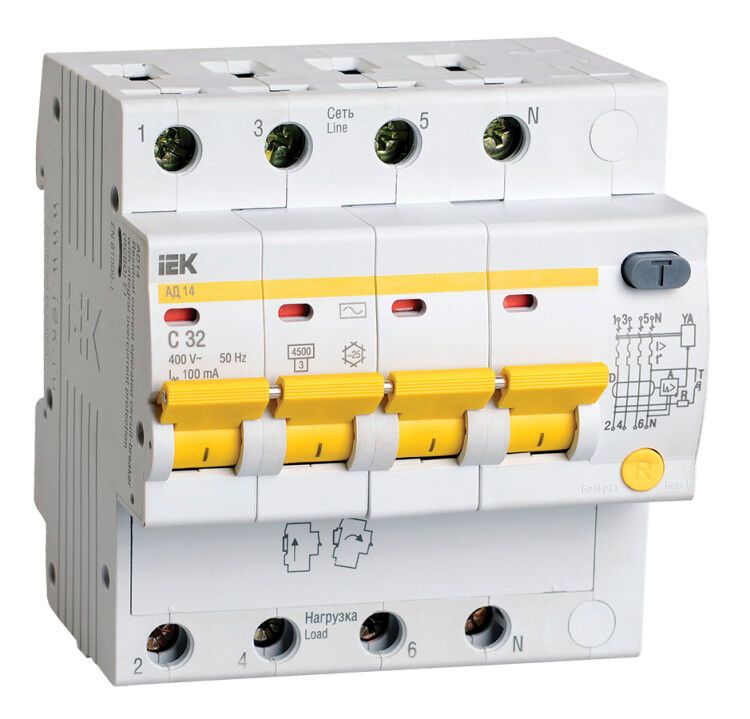

Выключатель автоматический дифференциального тока 4п C 32А 100мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-032-C-100

Автоматический выключатель дифференциального тока АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки в распределительных щитах промышленных объектов, обеспечивает безопасность персонала и оборудование при работе в сетях 400 В, 50 Гц.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных системах питания: на участках с мощным оборудованием - станках, конвейерах, насосных группах, вводных щитах зданий. Работает в условиях стационарной установки с температурой от -40C до +40C (климатическое исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 32 А - допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам, достаточная для защиты от пожаров; менее чувствителен, чем 30 мА, поэтому не подходит для защиты человека напрямую
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не сработает при постоянных утечках
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети с нулевым проводником
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при максимальном КЗ до этого значения
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Наличие нейтрального проводника: да - ноль проходит через аппарат и размыкается при срабатывании
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать толстые медные жилы
• Модульная ширина: 4,9 модулей - занимает место в щите, соответствует стандартному шагу DIN-рейки
• Глубина монтажа: 72,1 мм - требует свободного пространства за щитом
• Степень защиты: IP20 - не защищён от воды и пыли, устанавливается внутри закрытых щитов
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Степень загрязнения: 2 - допустимо наличие пыли, но не проводящей
• Способ монтажа: DIN-рейка - крепится на стандартную рейку шириной 35 мм

Совместимость и монтаж

АД-14 монтируется на DIN-рейку типа 35 мм. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 35 мм2. Нейтральный проводник обязательно подключается - без него устройство не будет работать. Разрешено одновременное подключение двух проводников одного сечения в один зажим (по данным производителя). Монтаж возможен только в сухих помещениях, где исключены брызги и попадание пыли. Установка вне щита запрещена из-за низкой степени защиты IP20.

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1, ГОСТ Р 51326.2.1 и ТУ 3422-033-18461115-2010. Соответствие гарантирует надёжность срабатывания при утечке и соответствие нормам безопасности. Устройство не предназначено для защиты от импульсных перенапряжений или скачков напряжения - для этого нужны дополнительные устройства (например, ОПС).

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите и упрощает схему
• Защита от сверхтоков реализована в каждом полюсе - при перегрузке одной фазы другие остаются в работе
• Предельная отключающая способность 4,5 кА - обеспечивает безопасность даже при серьёзных авариях
• Индикация срабатывания - видно, что отключение произошло именно из-за утечки тока
• Поддержка двойного подключения - удобно при использовании шинных соединений

Ограничения применения

• Не работает при постоянных утечках тока - только на переменный (AC); не подходит для цепей с выпрямителями или источниками постоянного тока
• Уставка 100 мА слишком велика для защиты человека - применяется только для противопожарной защиты, а не для личной безопасности
• Не имеет защиты от перенапряжений - требуется установка дополнительных устройств (SPD)
• IP20 - нельзя использовать во влажных, пыльных или открытых местах
• Не рекомендуется для бытовых помещений - оптимален для промышленных объектов

Примеры использования

• Вводный автомат в промышленном щите 380/220 В, защищающий всю линию от пожаров из-за утечек
• Щит управления конвейерной линией с несколькими двигателями - защищает от КЗ и утечек
• Распределительный щит цеха с большим количеством оборудования - вместо нескольких отдельных УЗО и автоматов
• Цепи освещения и розеток в производственных помещениях, где важна пожарная безопасность, а не защита человека

Практические советы

• Выбирая между АД-14 и аналогом с 30 мА - помните: 100 мА не спасёт жизнь при случайном прикосновении, но предотвратит возгорание
• Проверьте глубину щита - 72,1 мм требуют минимум 80–90 мм свободного места
• При подключении используйте только медные кабели сечением до 35 мм2 - алюминий не рекомендуется
• Перед первым включением проверьте тестовой кнопкой - срабатывание должно происходить сразу
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
• Для защиты людей в зонах с риском поражения (ванная, мастерская) дополнительно устанавливайте УЗО с 30 мА перед АД-14
