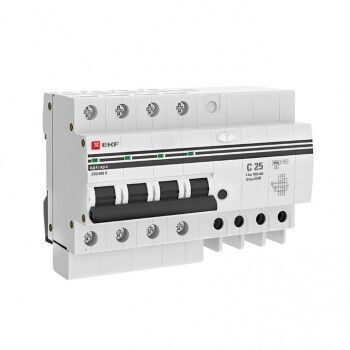

Дифференциальный автомат АД-4 25А/100мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA4-6-25-100-pro EKF

Дифференциальный автомат АД-4 25А/100мА (характеристика C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Дифференциальный автомат АД-4 предназначен для защиты электрических цепей от:

• токов утечки на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок - когда нагрузка превышает допустимый ток;
• коротких замыканий - внезапного соединения фаз или фазы с нулём.

Используется в сетях переменного тока 230/400 В с частотой 50 Гц. Применяется в распределительных щитах квартир, домов, административных зданий, производственных помещений и оборудования с высокой степенью ответственности - например, насосов, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который автомат может пропускать без отключения.
• Дифференциальный ток: 100 мА - порог чувствительности к утечкам; сработает при утечке ≥100 миллиампер.
• Тип утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный).
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, бытовые приборы, двигатели с пусковыми токами до 5–7× I_n.
• Количество полюсов: 4 - защищает три фазы и ноль одновременно; нейтраль коммутируется (отключается при срабатывании).
• Номинальное напряжение: 400 В - работает в трёхфазной сети 400 В между фазами и 230 В между фазой и нулём.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при токе КЗ до 6000 А.
• Максимальное импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения (молнии, коммутационные броски).
• Защита от перенапряжения: встроена - снижает риск выхода из строя подключённого оборудования при скачках напряжения выше 270 В.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого шкафа.
• Класс токоограничения 3: обеспечивает самую быструю реакцию на КЗ среди всех классов - минимизирует тепловое воздействие на провода.
• Рабочий диапазон температур: от -25C до +50C - подходит для установки в неотапливаемых помещениях и на улице внутри щита.
• Площадь сечения проводов: 0–25 мм2 - позволяет подключать медные провода любого распространённого сечения.

Совместимость и монтаж

Дифференциальный автомат АД-4 монтируется на DIN-рейку шириной 35 мм. Для установки требуется 8 модулей (≈144 мм по ширине). Устройство совместимо с любыми стандартными распределительными щитами, соответствующими ГОСТ Р МЭК 61439.

Подключение выполняется согласно схеме на корпусе: входные клеммы - сверху, выходные - снизу. Нейтральный проводник обязательно подключается через коммутируемые клеммы - он отключается вместе с фазами при срабатывании. Перед подключением проверьте соответствие сечения проводов (до 25 мм2) и надёжность затяжки клемм.

Безопасность и стандарты

Дифференциальный автомат АД-4 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50807. Сертифицирован для использования в сетях с уровнем загрязнения 3 - то есть в условиях повышенной запылённости, характерной для производственных площадок. Категория перенапряжения III гарантирует устойчивость к переходным процессам в распределительных сетях 400 В.

Преимущества

• Объединение двух функций - автоматического выключателя и УЗО - в одном устройстве экономит место в щите и упрощает проектирование.
• Встроенная защита от перенапряжения снижает вероятность выхода из строя дорогостоящего оборудования без необходимости дополнительно устанавливать SPD.
• Коммутируемый ноль исключает опасность сохранения потенциала на нейтрали после отключения - повышает безопасность при обслуживании.
• Высокий класс токоограничения 3 обеспечивает минимальную энергию, передаваемую в точку КЗ - продлевает срок службы проводки и оборудования.
• Долгий гарантийный срок - 84 месяца - указывает на уверенность производителя в долговечности компонентов.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока 50 Гц.
• Не реагирует на постоянные или импульсные утечки тока - для таких задач нужны типы A или B.
• IP20 не допускает установку вне герметичных шкафов - нельзя использовать во влажных или открытых местах.
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, мощные асинхронные двигатели >5 кВт без мягкого пуска) - возможны ложные срабатывания.
• Не подходит для многоквартирных домов, где требуется селективность (выборочное отключение) - здесь нужна модель АД-4S.

Примеры использования

• Щит этажный в жилом доме - защита группы розеток на кухне и в ванной комнате.
• Производственный станок с двигателем 3 кВт - комплексная защита от перегрева, КЗ и утечек.
• Осветительная группа в холодильном складе - защита от утечек при повышенной влажности воздуха внутри шкафа.
• Узел питания системы видеонаблюдения - предотвращение повреждения камер из-за скачков напряжения.

Практические советы

• Выбирая дифференциальный автомат АД-4, убедитесь, что ваша сеть имеет четырёхпроводную систему TN-S или TN-C-S - иначе коммутируемый ноль будет некорректно работать.
• Проверяйте посадочные размеры: глубина монтажа 45 мм - убедитесь, что в щите достаточно места для свободного открывания крышки.
• При групповой защите нескольких контуров используйте селективные модели АД-4S - они позволяют отключать только аварийный участок, а не весь щит.
• После монтажа всегда тестируйте устройство кнопкой «T» - она имитирует утечку и проверяет работоспособность.
• Не заменяйте этот автомат обычным автоматом + отдельным УЗО - потеряете защиту от перенапряжения и усложните схему.
