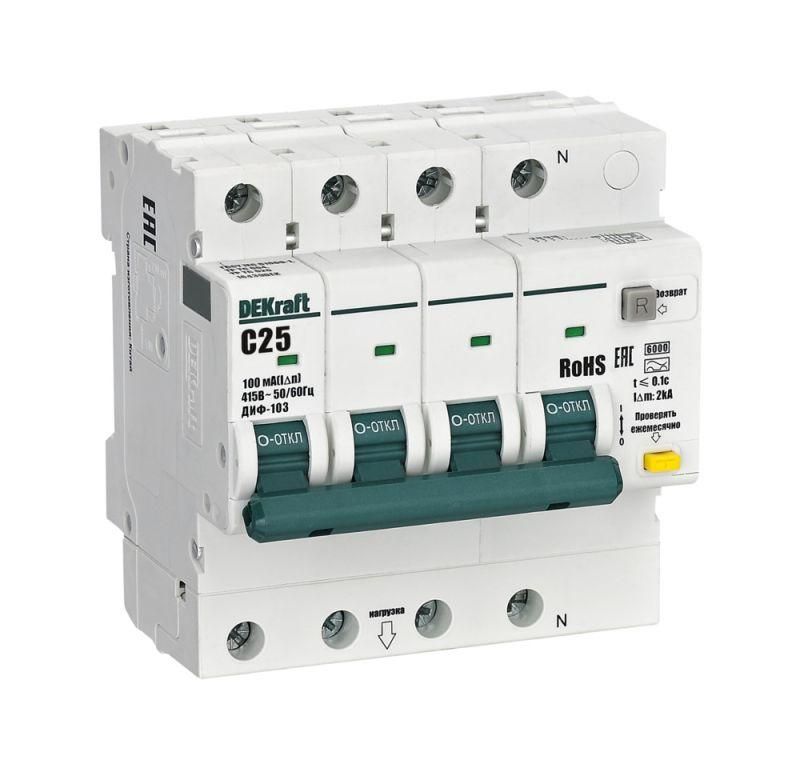

Выключатель автоматический дифференциального тока АВДТ 3P+N 25А 100мА A х-ка C ДИФ-103 6кА | 16439DEK DEKraft APC

Автоматический выключатель дифференциальный ДИФ-103 от DEKraft - устройство для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16439dek.

Назначение и область применения

ДИФ-103 защищает цепи переменного тока от опасной утечки тока, перегрузок и коротких замыканий. Устройство особенно важно там, где есть риск поражения электрическим током - например, в помещениях с повышенной влажностью, на кухнях, в мастерских, бассейнах, медицинских пунктах и на производстве. Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) и групповых щитах. Подходит для защиты розеточных групп, светильников и слаботочного оборудования.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без отключения
• Номинальный ток утечки: 100 мА (0,1 А) - срабатывает при утечке выше этого значения
• Тип дифференциального расцепителя: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Характеристика отключения: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, люминесцентные лампы)
• Номинальное напряжение: 415 В - рассчитан на трёхфазную сеть 380–415 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Количество полюсов: 4 (3P+N) - отключает все фазы и нейтраль одновременно
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Монтажная глубина: 73 мм - требует соответствующего места в шкафу
• Ширина: 88,5 мм - занимает 5 модулей на DIN-рейке (17,5 мм × 5)
• Тип устройства: электронный - работает от сети, не зависит от магнитных катушек

Совместимость и монтаж

ДИФ-103 монтируется на стандартную DIN-рейку 35 мм. Для правильной установки требуется место шириной 5 модулей (88,5 мм) и глубиной не менее 73 мм. Нейтральный проводник коммутируется - он также отключается при срабатывании, что повышает безопасность. Подключение выполняется согласно маркировке L/N на корпусе. Обязательно соблюдайте полярность: входные клеммы помечены, выходные - нет. Не допускается подключение к системам TN-C - устройство предназначено только для TN-S и TN-C-S.

Безопасность и стандарты

ДИФ-103 соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Электронный тип расцепителя обеспечивает высокую точность срабатывания даже при низком уровне утечки. Устройство имеет степень защиты IP20 - не предназначен для открытой установки вне щита. Сертифицирован для работы в условиях степени загрязнения 2 - нормальные условия внутри электрошкафа без пылевых и влагосодержащих выбросов.

Преимущества

• Защита типа A - эффективна против утечек от инверторов, светодиодных ламп, компьютеров и другой цифровой техники
• Коммутируемый нейтраль - исключает остаточное напряжение после отключения
• Высокая отключающая способность (6 кА) - подходит для крупных объектов с мощными источниками питания
• Электронная схема - быстрее и точнее механических аналогов, не боится колебаний напряжения
• Совместим с большинством стандартных щитов - легко заменяет старые модели

Ограничения применения

• Не используется в системах TN-C - требует отдельного PE-проводника
• Не подходит для помещений с высокой запылённостью или влажностью - IP20 не обеспечивает защиту от внешней среды
• Не рекомендован для цепей с постоянным током - работает только с переменным током AC
• Не следует применять в качестве единственного средства защиты на всей линии - лучше использовать с координированными УЗО меньшей чувствительности на ответвлениях
• Электронный принцип действия делает устройство зависимым от наличия напряжения - при обрыве нуля или фазы функция защиты временно теряется

Примеры использования

• Защита группы розеток в офисном помещении с компьютерами и оргтехникой
• Подключение к щиту холодильного оборудования на складе
• Обеспечение безопасности в кабинете врача с аппаратами УЗИ и ЭКГ
• Групповая защита освещения в торговых залах с LED-светильниками
• Вводный автомат в ГРЩ многоквартирного дома (при условии координации с другими УЗО)

Практические советы

• Проверьте посадочные размеры перед покупкой - ширина 88,5 мм требует минимум 5 модулей
• При замене старого автомата убедитесь, что новый тоже с коммутируемым нейтралем - иначе возможны проблемы с работой системы
• Не устанавливайте ДИФ-103 рядом с источниками тепла - температурный режим влияет на точность срабатывания
• Рекомендуется тестировать кнопкой “T” ежемесячно - проверка работоспособности обязательна
• Для больших объектов используйте ДИФ-103 как вводное устройство, а на отходящих линиях - более чувствительные УЗО (10–30 мА)
• При проектировании учтите, что электронный тип не будет работать при отсутствии напряжения - важен стабильный доступ к питанию
