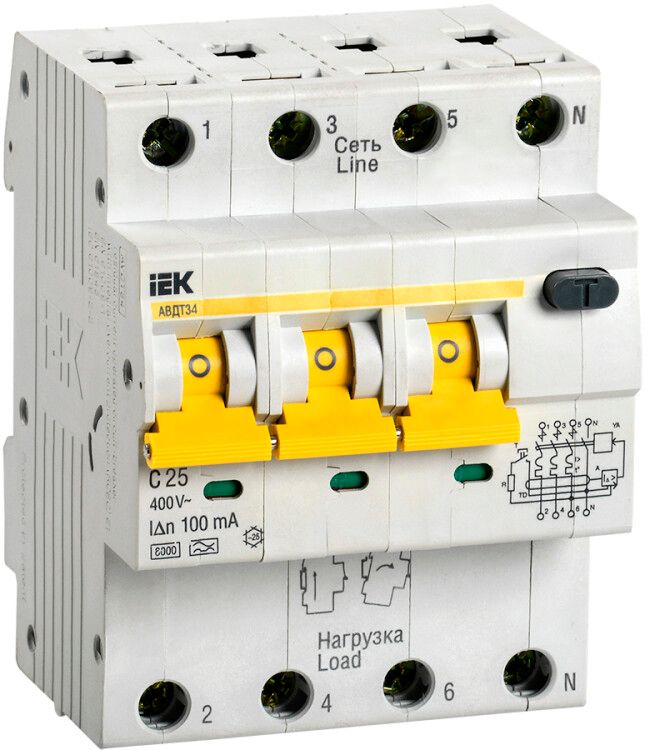

Выключатель автоматический дифференциального тока 4п (3P+N) C 25А 100мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-025-C-100

Автоматический выключатель дифференциального тока АВДТ-34 3P+N 25А C 100мА тип A от IEK предназначен для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надёжной защиты от перегрузок и КЗ в трёхфазных сетях переменного тока. Этот аппарат сочетает функции УЗО и автомата в одном корпусе, что делает его удобным решением для промышленных объектов.

Назначение и область применения

АВДТ-34 3P+N 25А C 100мА тип A используется для защиты электрических цепей в промышленных установках, где есть риск утечки тока через повреждённую изоляцию. Подходит для питания оборудования с высокой степенью опасности: станков, насосов, конвейеров, систем вентиляции и других устройств с частотой 50 Гц. Применяется как вводное устройство в распределительных щитах благодаря номинальной отключающей способности 6 кА.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток без срабатывания
• Дифференциальный ток: 100 мА - чувствительность к утечкам, достаточная для защиты от пожаров и поражения током
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей и сварочных аппаратов)
• Номинальное напряжение: 400 В - для трёхфазных сетей 380/220 В
• Количество полюсов: 3+N - три фазы + коммутируемый нейтраль, исключает перекос фаз
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для двигателей и освещения
• Номинальная отключающая способность: 6 кА - способен безопасно отключить мощное КЗ
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки в закрытых щитах
• Частота: 50 Гц - только для сетей переменного тока
• Модульная ширина: 4 модуля - занимает 72 мм по глубине, совместим с DIN-рейкой
• Максимальное сечение кабеля: 25 мм2 - поддерживает жилы до этого размера
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 - соответствует российским требованиям безопасности

Совместимость и монтаж

АВДТ-34 3P+N 25А C 100мА тип A монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают плотный контакт и снижают нагрев. Нейтральный проводник коммутируется, поэтому важно правильно подключить L1, L2, L3 и N. Монтаж возможен только в сухих, закрытых щитах с классом загрязнения 2. Глубина установки - 72 мм, учтите место в щите. Не рекомендуется использовать в условиях повышенной запылённости или влажности вне щита.

Безопасность и стандарты

АВДТ-34 3P+N 25А C 100мА тип A соответствует ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, что гарантирует соответствие требованиям к защите от утечек и перегрузок. Устройство имеет индикатор положения контактов - видно, включен ли автомат. Кнопка TEST позволяет ежемесячно проверять работоспособность дифференциальной защиты. Отключение нейтрали после фаз обеспечивает безопасность при обслуживании - исключает перекос напряжений на нагрузке.

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите
• Тип A - подходит для современного оборудования с выпрямителями и частотными преобразователями
• Коммутируемый нейтраль - предотвращает перекос фаз при аварии
• Насечки на зажимах - снижают нагрев и усиливают контакт
• Эргономичная кнопка Test - легко проверяется без инструментов
• Высокая отключающая способность (6 кА) - позволяет применять как вводное устройство

Ограничения применения

• Не применяется в открытых или влажных местах - IP20 не защищает от брызг и пыли
• Не подходит для постоянного тока - только переменный (AC)
• Не рекомендуется для бытовых помещений с низкими требованиями к защите - 100 мА слишком чувствительно для обычных квартир
• Требует точного подключения нейтрали - неверное подсоединение нарушает работу
• Не предназначен для частых включений/выключений - рассчитан на стационарное использование

Примеры использования

• Вводной автомат в промышленном щите для группы станков с ЧПУ
• Защита линии питания конвейера с частотным регулятором
• Щит управления насосной станцией с двигателями 380 В
• Распределительный щит на производстве с большим количеством силового оборудования

Практические советы

• Выбирайте АВДТ-34 3P+N 25А C 100мА тип A вместо отдельных УЗО+автомата, чтобы сэкономить место и повысить надёжность связи между функциями
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно перед сезонным запуском оборудования
• Подбирайте кабель сечением до 25 мм2 - более толстые жилы не войдут в зажимы
• Убедитесь, что нейтраль подключена именно к выводу N, а не к заземлению - иначе устройство будет ложно срабатывать
• При использовании в щитах с ограниченной глубиной - учитывайте 72 мм, включая свободное пространство вокруг
• Для систем с высоким уровнем помех (частотники, сварочные аппараты) этот тип A - оптимальный выбор
