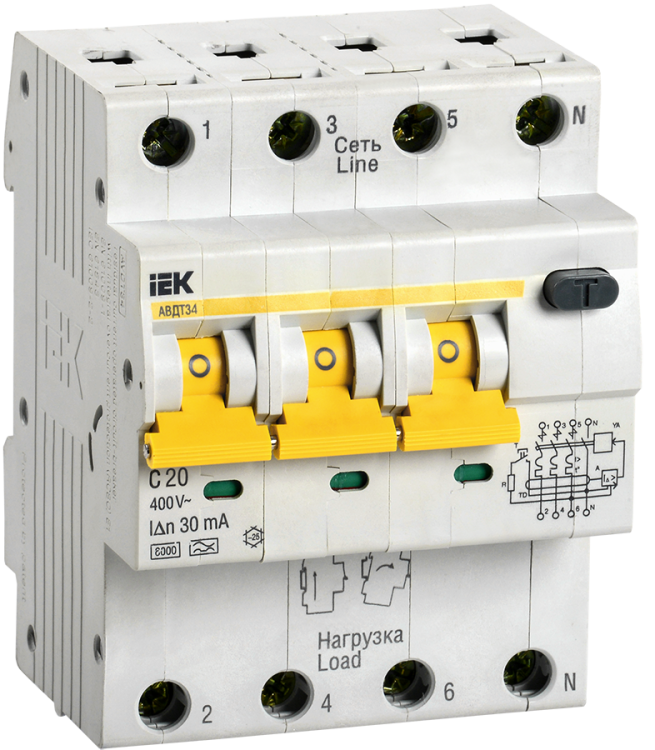

Выключатель автоматический дифференциального тока 4п C 20А 30мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-020-C-30

Автоматический выключатель дифференциального тока АВДТ-34 от IEK - устройство для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надёжной работы электросетей с напряжением до 400 В. Модель с номиналом 20 А, чувствительностью 30 мА и типом A подходит для сложных бытовых и промышленных нагрузок, где используются устройства с импульсными токами.

Назначение и область применения

АВДТ-34 защищает от поражения электрическим током при повреждении изоляции, предотвращает возгорание из-за утечек тока на землю и одновременно выполняет функции автомата - отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с оборудованием, генерирующим пульсирующий постоянный ток утечки.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 20 А
• Номинальный дифференциальный ток утечки: 30 мА
• Тип реакции на утечку: A - реагирует на синусоидальные переменные и пульсирующие постоянные токи утечки
• Номинальная отключающая способность: 6 кА
• Количество полюсов: 4 (L1, L2, L3, N)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, насосы)
• Способ монтажа: на DIN-рейку
• Модульная ширина: 4 модуля (72 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Срок службы: 15 лет
• Наличие нейтрального проводника: да - обязательное подключение N-проводника для корректной работы

Совместимость и монтаж

АВДТ-34 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо подключить все четыре полюса: три фазы и ноль. Нейтральный проводник обязательно проходит через аппарат - его отключение или неверное подключение приведёт к отказу защиты. Устройство совместимо с другими компонентами серии KARAT от IEK. Не рекомендуется использовать с системами TN-C - требуется переход на TN-S или TT.

Безопасность и стандарты

АВДТ-34 соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Класс защиты типа A обеспечивает безопасность при использовании современного оборудования с выпрямителями и ШИМ-регуляторами. Отключающая способность 6 кА позволяет работать в условиях высоких токов короткого замыкания, характерных для промышленных и многоквартирных сетей.

Преимущества

• Защита от двух видов опасных токов утечки - переменных и пульсирующих постоянных
• Объединённая функция: дифзащита + автоматическая защита от перегрузок и КЗ
• Увеличенный срок службы - 15 лет при соблюдении условий эксплуатации
• Поддержка нулевого провода - гарантия стабильной работы даже при несимметричных нагрузках
• Совместимость с популярной серией KARAT - легко интегрируется в существующие щиты

Ограничения применения

• Не предназначен для установки во влажных помещениях без дополнительной защиты - степень IP20 не допускает контакт с водой
• Не работает в сетях с постоянным током - только AC 50 Гц
• Не подходит для систем TN-C; требует наличия отдельного PE-провода
• Не следует применять вместо обычного автомата в цепях без риска утечки - избыточная стоимость и сложность монтажа
• При превышении температуры окружающей среды выше +40 C возможны изменения характеристик срабатывания

Примеры использования

• Щиток квартиры - защита розеток в ванной, кухне, детской комнате
• Производственный участок - питание станков с частотными преобразователями
• Офис - защита серверной, рабочих мест с ПК, мониторами, принтерами
• Гостиницы и спа-зоны - обеспечение безопасности при работе бассейновых насосов, массажных кресел, освещения с диммерами
• Складские помещения - оборудование с регулируемыми источниками света (LED-драйверы)

Практические советы

• Проверьте перед монтажом наличие нулевого провода - без него АВДТ-34 не будет работать
• При установке в щите учитывайте ширину 4 модуля - планируйте место для других автоматов
• После монтажа всегда проверяйте работу кнопкой “Т” - тестирование должно вызывать отключение
• Не используйте АВДТ-34 в качестве главного входного автомата - лучше комбинировать с обычным автоматом на более высокий ток
• Для систем с большим количеством электроники (компьютеры, Wi-Fi, зарядки) выбирайте именно тип A - тип AC не сработает на пульсирующих утечках
• При замене старого аппарата - сохраняйте цветовую маркировку проводов: L1/L2/L3/N и PE должны быть подключены точно так же, как и раньше
