Дифференциальные автоматы 4P, 20A, Idn-30mA, тип A - 7000642 Legrand

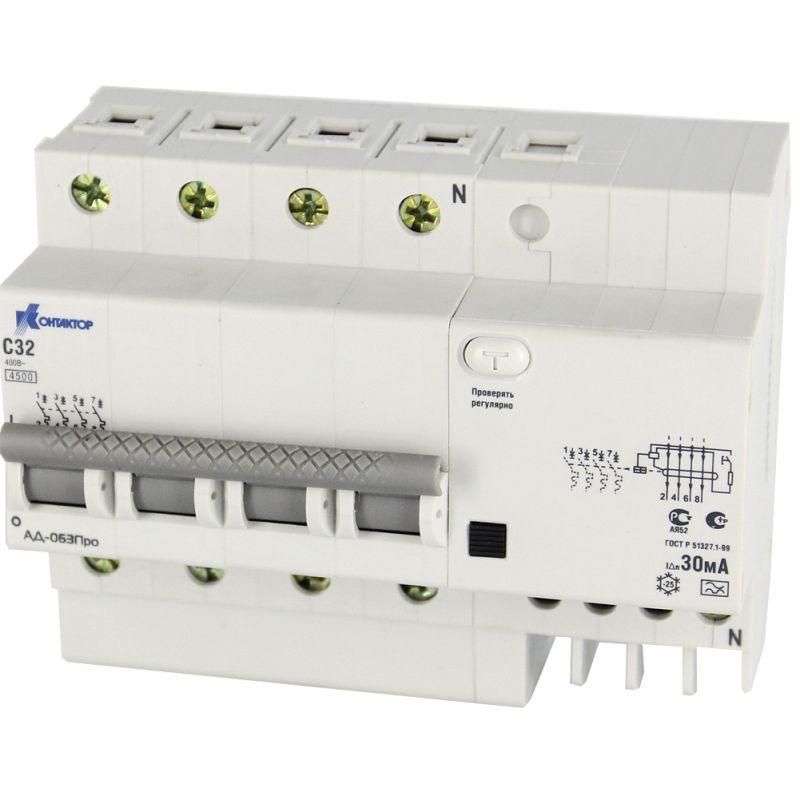

Выключатель дифференциального тока АД-063Про — это четырёхполюсный автоматический выключатель с защитой от утечек тока, предназначенный для обеспечения безопасности людей и оборудования в сетях переменного тока. Бренд Контактор Ульяновск и артикул 7000642 указывают на серию RCBO, где устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АД-063Про защищает электрические цепи от поражения током при утечках и от перегрузок/коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с высокими требованиями к электробезопасности. Особенно эффективен там, где используются чувствительные электронные устройства — компьютеры, медицинское оборудование, частотные преобразователи, светодиодные светильники и другие приборы с импульсными нагрузками.

Технические характеристики

• Номинальный ток: 20 А — максимальная постоянная нагрузка, которую выдерживает устройство без срабатывания;
• Дифференциальный ток: 30 мА — порог срабатывания при утечке тока; при превышении этого значения автомат отключится за доли секунды, предотвращая удар током;
• Тип дифференциального тока: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей в бытовой технике);
• Количество полюсов: 4 — защищает все фазы и ноль одновременно, что необходимо для трёхфазных систем с нулевым проводником;
• Номинальное напряжение: 400 В — рассчитан на использование в трёхфазных сетях 380–400 В;
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика расцепителя: C — срабатывает при токе 5–10 кратном от номинала, подходит для освещения, розеточных групп, маломощных двигателей;
• Ширина: 6,5 модуля — занимает место на DIN-рейке, совместим со стандартными щитами;
• Род тока: переменный (AC) — не предназначен для работы с постоянным током;
• Частота: 50 Гц — оптимизирован для российских и европейских сетей;
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли;
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима повышенная влажность, подходит для неотапливаемых помещений;
• Способ монтажа: на DIN-рейку — стандартный способ крепления в электрощитах;
• Вид привода: ручной — управление осуществляется через рычаг включения/выключения;
• Тип расцепителя: электромагнитный — обеспечивает быстрое отключение при коротком замыкании.

Совместимость и монтаж

АД-063Про монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное пространство вокруг устройства — минимум 10 мм с боков для теплоотвода. Подключение выполняется согласно схеме на корпусе: входные провода — сверху, выходные — снизу. Все четыре полюса должны быть подключены, включая ноль — игнорирование нулевого провода приведёт к отказу защиты. Совместим с шинами и клеммами, соответствующими сечению до 25 мм². Не рекомендуется использовать с удлинителями или переходниками — это снижает надёжность контакта.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу устройств типа RCBO. Применение устройства повышает уровень электробезопасности в соответствии с ПУЭ (Правила устройства электроустановок), особенно в зонах с повышенной опасностью — ванные комнаты, кухни, мастерские, подвалы. Наличие тестовой кнопки позволяет проверить работоспособность защиты ежемесячно — нажмите её, чтобы убедиться, что автомат отключается.

Преимущества

• Объединяет два функционала — автоматический выключатель и УЗО — в одном устройстве, экономя место в щите;
• Защита типа A обеспечивает безопасность при использовании современной техники с импульсными источниками питания;
• Максимальная отключающая способность 4,5 кА гарантирует надёжность даже при аварийных режимах;
• Климатическое исполнение УХЛ3 делает его пригодным для установки в холодных и сырых помещениях;
• Ручной привод с четким положением «Вкл./Выкл.» удобен для оператора и позволяет легко диагностировать причину отключения.

Ограничения применения

• Не применяется в цепях постоянного тока — только для AC 50 Гц;
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать вне помещений или в местах с риском попадания воды;
• Не подходит для мощных двигателей с высоким пусковым током (>10×20 А) — лучше выбрать характеристику D;
• Не используется в качестве основного рубильника — не предназначен для частого ручного включения/отключения;
• Требуется обязательное подключение нулевого провода — без него защита не будет работать.

Примеры использования

• Щитовая группа на кухне — защита розеток для микроволновки, кофемашины, плиты;
• Трёхфазный щит в цеху — питание станков с ЧПУ, насосов, компрессоров;
• Распределительный щит многоквартирного дома — отдельная защита для ванной комнаты или детской;
• Офисный серверный шкаф — обеспечение бесперебойной работы IT-оборудования с импульсными блоками питания.

Практические советы

• Выбирая АД-063Про, убедитесь, что ваша сеть имеет TN-S или TN-C-S — эти системы обеспечивают надёжное заземление ноля;
• Проверьте посадочное место на DIN-рейке — ширина 6,5 модуля требует точного подбора места, особенно в плотно заполненных щитах;
• После монтажа обязательно протестируйте устройство кнопкой «T» — если не отключилось, не используйте его;
• Не комбинируйте этот автомат с другими УЗО на одной линии — это вызовет ложные срабатывания;
• При частых отключениях проверьте изоляцию проводов и состояние подключённых приборов — возможно, есть утечка тока.
