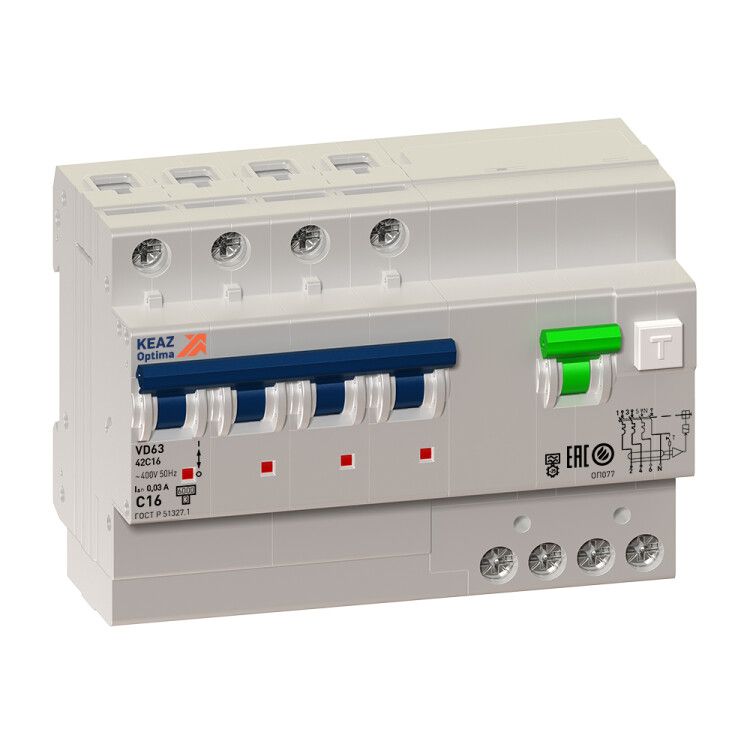

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42C20-A-УХЛ4 4п 20А C 30мА тип A | 103477 КЭАЗ

Автоматический выключатель дифференциального тока Кэаз OptiDin VD63 сочетает защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для обеспечения безопасности в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Кэаз OptiDin VD63 - это четырёхполюсный дифференциальный автомат, предназначенный для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Применяется в распределительных щитах торговых центров, офисных зданий, производственных помещений и других объектов с высокими требованиями к электробезопасности. Подходит для сетей переменного тока 400 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 20 А - позволяет защищать цепи с нагрузкой до этого значения;
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к малым утечкам, безопасен для человека;
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных преобразователей частоты, ИБП, LED-освещения);
• Номинальная отключающая способность: 6 кА - способен отключить цепь при значительном коротком замыкании;
• Характеристика срабатывания: C - оптимизирован для защиты цепей с умеренным пусковым током (двигатели, насосы, освещение);
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищает оборудование;
• Номинальное напряжение: 400 В / Напряжение изоляции: 400 В - рассчитан на трёхфазную сеть с нулём;
• Количество полюсов: 4 - коммутация всех фаз и нейтрали; нейтраль коммутируемая - повышает надёжность отключения;
• Рабочая температура: от –40 C до +55 C - работает в суровых условиях, включая неотапливаемые помещения;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли;
• Модульная ширина: 7 модулей - занимает 7×17,5 мм = 122,5 мм на DIN-рейке;
• Максимальное сечение кабеля: 25 мм2 - поддерживает мощные медные провода;
• Способ монтажа: на DIN-рейку - совместим со стандартными щитами;
• Глубина монтажа: 5,5 мм - минимальная глубина для компактной сборки щита;
• Частота: 50 Гц - только для сетей переменного тока;
• Исполнение: стационарное - не предназначен для перемещения или мобильного использования.

Совместимость и монтаж

Кэаз OptiDin VD63 монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте кабель сечением до 25 мм2 - затягивайте контакты моментом, соответствующим рекомендациям производителя. Обязательно проверьте правильность подключения фаз и нейтрали: нейтральный проводник коммутируется, поэтому его нельзя использовать как заземление. Установка возможна в щитах с классом загрязнения 2 - то есть в помещениях без повышенной запылённости или конденсации.

Безопатность и стандарты

Кэаз OptiDin VD63 соответствует ГОСТ Р 51327.1-2010 и ТУ 3422-046-05758109-2008 - российским нормам на устройства дифференциальной защиты. Соответствие классу токоограничения 3 и типу A гарантирует соответствие международным требованиям к безопасности. Сертифицирован для работы в климатическом исполнении УХЛ4 - устойчив к колебаниям температур и влажности в холодных регионах.

Преимущества

• Защита от пульсирующего постоянного тока утечки (тип A) - актуально для оборудования с электроникой (частотники, зарядки, LED-драйверы);
• Комбинированная функция: одновременно защищает от перегрузок, КЗ и утечек - экономит место в щите;
• Коммутируемый ноль - исключает риск сохранения потенциала после отключения;
• Высокая отключающая способность (6 кА) - надёжно работает в сетях с большими токами КЗ;
• Широкий диапазон рабочих температур - подходит для установки вне отапливаемых помещений.

Ограничения применения

• Не применяется в системах с постоянным током - только для AC 50 Гц;
• IP20 не допускает использование во влажных, пыльных или открытых местах - требует установки внутри закрытого щита;
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные двигатели) - для них лучше выбрать тип D;
• Не является устройством защитного заземления - требует наличия отдельного PE-проводника в сети;
• Не рекомендуется для многократного включения/выключения под нагрузкой - не предназначен для частого ручного управления.

Примеры использования

• Щит этажный в торговом центре - защита групп розеток и освещения;
• Производственный участок с ЧПУ-станками - защита от утечек через преобразователи частоты;
• Офисный комплекс - защита серверных комнат, компьютерных зон, кухонных зон;
• Складские помещения с LED-освещением и ИБП - где возможны пульсирующие утечки тока.

Практические советы

• При проектировании щита учтите ширину 7 модулей - планируйте место для других автоматов и УЗО;
• Обязательно проверяйте полярность подключения: L1–L3, N - нейтраль должна быть правильно подсоединена;
• Проверяйте работоспособность кнопки “Т” ежемесячно - тестирование не заменяет регулярный осмотр;
• Для систем с несколькими уровнями защиты - устанавливайте этот автомат на последнем уровне (конечная точка), чтобы избежать ложных срабатываний;
• Если требуется защита от постоянного тока утечки выше 30 мА - выбирайте другие модели (например, B-тип), но не этот.
