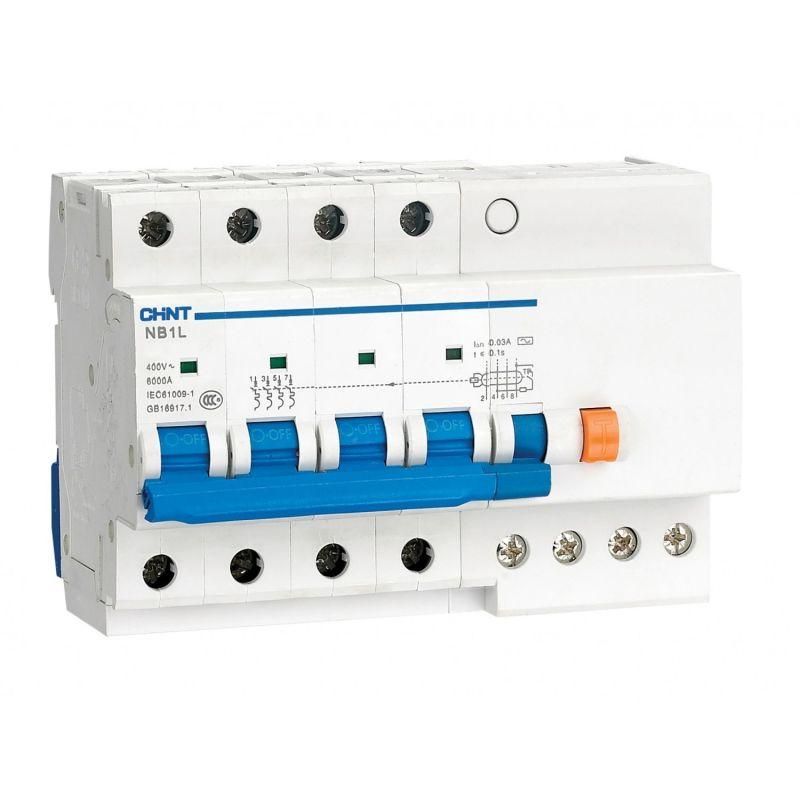

Выключатель автоматический дифференциального тока NB1L-40 4P C20 30mA тип A 6 KA (R) | 198118 CHINT

Автоматический выключатель дифференциального тока NB1L-40, ГСИ - это четырёхполюсное устройство с номинальным током 20 А и чувствительностью 30 мА типа A, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в промышленных и бытовых объектах. Бренд CHINT предлагает эту модель как часть серийной линейки NB1L, совмещающую механическую надёжность и точность срабатывания.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L-40, ГСИ защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию, а также предотвращает пожары, вызванные утечками тока. Устройство применяется в сетях переменного тока 400 В, 50/60 Гц, где требуется высокая степень безопасности: в многоквартирных домах, офисах, производственных цехах, на станциях, конвейерах и других объектах с трёхфазными потребителями. Подходит для установки в щитах распределения, особенно там, где есть оборудование с импульсными нагрузками - например, частотные преобразователи, сварочные аппараты, компьютерные системы.

Технические характеристики

• Номинальный ток: 20 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип дифференциального тока: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современной электроники)
• Количество полюсов: 4P - защита всех фаз и нулевого провода одновременно
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок со средними пусковыми токами (электродвигатели, насосы, компрессоры)
• Род тока: переменный (AC)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина по модулям: 7 модулей (17,5 мм каждый)
• Рабочая температура: от -25C до +40C
• Частота: 50/60 Гц
• Конструкция: электромеханическая - работает без внешнего питания, надёжна даже при отсутствии напряжения
• Механическая износостойкость: 100 000 циклов включения/выключения
• Электрическая износостойкость: 2000 циклов при номинальном токе

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода, что соответствует правилам сборки современных щитов. Выключатель автоматический дифференциального тока NB1L-40, ГСИ совместим с другими элементами серии NB1L: можно использовать в одном щите с обычными автоматами, УЗО и расцепителями. Для удобства диагностики предусмотрен индикатор положения контактов - окно показывает, сработал ли автомат. Кнопка «Тест» позволяет ежемесячно проверять исправность дифференциальной защиты без специнструментов.

Безопасность и стандарты

Выключатель автоматический дифференциального тока NB1L-40, ГСИ соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность устройств защитного отключения. Электромеханическая конструкция гарантирует работу даже при отказе сети, что важно для защиты жизни. Степень загрязнения 2 указывает на применение в помещениях с нормальным уровнем запылённости - не для сырых, грязных или химически агрессивных сред.

Преимущества

• Защита от импульсных утечек благодаря типу A - идеально для оборудования с выпрямителями и инверторами
• Электромеханическая схема - не зависит от наличия напряжения в сети, работает всегда
• Высокая коммутационная способность (6 кА) - подходит для промышленных систем с большими токами КЗ
• Индикация положения контактов - сразу видно, сработал ли автомат
• Кнопка тестирования - простая и обязательная процедура для подтверждения работоспособности

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых местах - степень защиты IP20 требует герметичного щита
• Не защищает от прямого прикосновения к фазе - только от утечек через корпус
• Не рекомендуется для цепей с постоянным током - только переменный (AC)
• Не подходит для нагрузок выше 40 А - максимальный номинал серии NB1L
• Температурный диапазон ограничен: ниже -25C возможны проблемы с механикой

Примеры использования

• Щит этажный в жилом доме - защита группы розеток на кухне и в ванной
• Производственный участок с ЧПУ-станками, насосами и компрессорами
• Объекты с частотными преобразователями - где возможны импульсные утечки
• Системы освещения и управления в торговых центрах
• Лаборатории и медицинские пункты с чувствительной аппаратурой

Практические советы

• Проверяйте функциональность кнопкой «Тест» минимум один раз в месяц - это требование нормативов
• При установке соблюдайте полярность: ноль обязательно подключается к выводу N, иначе защита не будет работать
• Учитывайте ширину 7 модулей - планируйте место в щите заранее
• Для сложных систем используйте дополнительные контакты XF9 или XF9J - они передают сигнал о срабатывании на пульт контроля
• Не смешивайте этот автомат с типом AC - он менее чувствителен к импульсным утечкам, а тип A необходим для современной техники
• Если в помещении часто бывают перепады напряжения - убедитесь, что Uimp = 4 кВ достаточен для ваших условий
