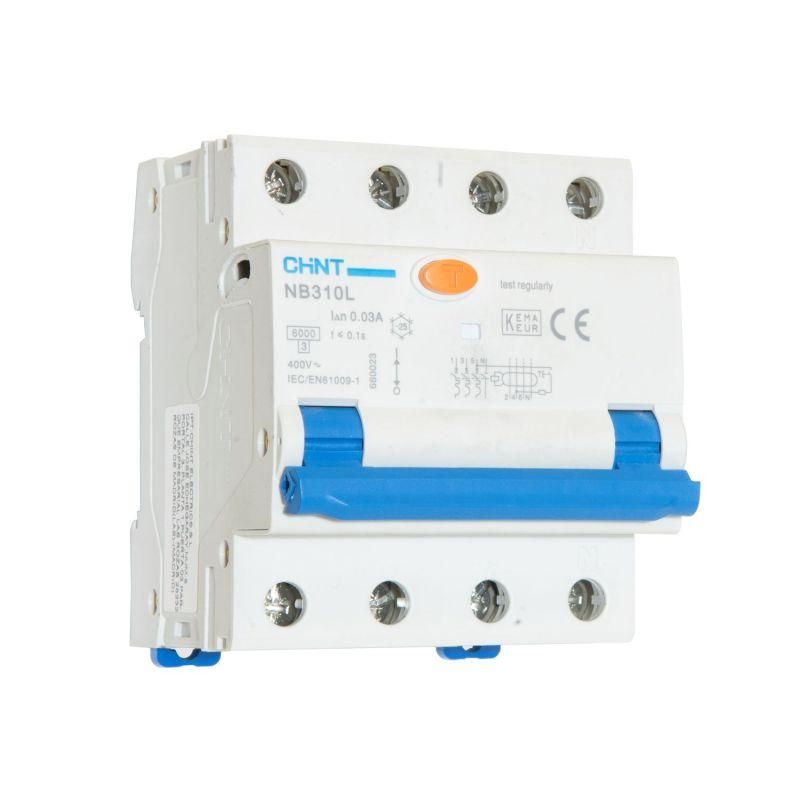

Выключатель автоматический дифференциального тока NB310L 3P+N 20A 30mA, тип A, х-ка C, 6kA (R) | 660014 CHINT

Автоматический выключатель дифференциального тока NB310L/3N от CHINT - четырёхполюсное устройство 3P+N с номинальным током 20 А и чувствительностью 30 мА типа A, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Устройство NB310L/3N защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию, а также предотвращает возгорания, вызванные утечками тока в проводке. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными и трёхфазными сетями переменного тока. Применяется там, где требуется высокая степень безопасности - например, в ванных комнатах, кухнях, мастерских, на участках с повышенной влажностью или наличием металлических конструкций.

Технические характеристики

• Номинальный ток: 20 А
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность для защиты людей
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных преобразователей частоты, светодиодных светильников, зарядных устройств)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 400 В (трёхфазная сеть), совместим с 230 В (однофазная)
• Количество полюсов: 4 (3 фазы + N)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Род тока: переменный (AC), 50/60 Гц
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Ширина по модулям: 4 (занимает 4 модуля на DIN-рейке)
• Рабочий диапазон температур: от -25 C до +40 C
• Отключение нейтрали: да - при срабатывании размыкаются все четыре полюса, включая ноль
• Механическая износостойкость: 10 000 циклов включения/отключения
• Электрическая износостойкость: 2 000 циклов при номинальной нагрузке

Совместимость и монтаж

NB310L/3N монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - это соответствует требованиям нормативов для распределительных щитов. Устройство совместимо с другими элементами серии NB310L, что позволяет легко собирать комплексные системы защиты. Для правильной установки важно соблюдать полярность: фазы L1–L3 и нейтраль N должны быть подключены строго согласно маркировке на корпусе. Нулевой проводник не должен быть соединён с заземлением до входа в устройство - иначе возможны ложные срабатывания.

Безопасность и стандарты

NB310L/3N соответствует международным стандартам IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в виде электромеханического устройства - то есть работает без внешнего питания, что делает его надёжным даже при аварийных отключениях сети. Индикатор на лицевой панели показывает состояние контактов: красное окно = сработал, белое = включен. Кнопка «Тест» позволяет ежемесячно проверять исправность дифференциальной защиты - такую процедуру рекомендуют выполнять для всех аналогичных устройств.

Преимущества

• Защита от пульсирующего постоянного тока утечки (тип A) - актуально для современной бытовой техники с электроникой
• Отключение нейтрали при срабатывании исключает риск сохранения потенциала на нулевом проводе
• Высокая механическая и электрическая долговечность - подходит для систем с частыми операциями включения
• Компактная форма (4 модуля) экономит место в щите
• Простая диагностика через визуальный индикатор

Ограничения применения

• Не применяется в условиях с высокой запылённостью, влажностью или воздействием брызг - IP20 не обеспечивает защиту от жидкости
• Не подходит для сетей с постоянным током или смешанным током (DC+AC) - только переменный ток (AC)
• Не используется в качестве основного рубильника - предназначен для защиты, а не для частого ручного отключения
• Не следует применять в местах с температурой ниже -25 C или выше +40 C - возможны отказы в работе
• Требуется обязательная проверка кнопкой «Тест» один раз в месяц - игнорирование снижает уровень безопасности

Примеры использования

• Щитовая в квартире - защита группы розеток в ванной комнате
• Производственный участок - питание станков с ЧПУ, которые используют частотные преобразователи
• Офисное здание - защита серверной или зоны с компьютерами и оргтехникой
• Гараж или мастерская - обеспечение безопасности при использовании сварочных аппаратов и электроинструментов

Практические советы

• Выбирая NB310L/3N, убедитесь, что посадочный диаметр клемм соответствует сечению вашего провода - обычно допускается 0,5…25 мм2 медного провода
• При установке в щит с несколькими АВДТ - не забудьте про координацию: более ответственные группы (розетки, ванная) должны иметь меньший порог срабатывания (30 мА), чем общие линии (100–300 мА)
• Если нужна сигнализация срабатывания - можно заказать дополнительный вспомогательный контакт XF9
• Запрещено использовать этот выключатель вместо обычного автомата - он не защищает от перегрузки и КЗ без дифференциальной составляющей
• При первом включении после монтажа обязательно протестируйте работу кнопкой «Тест» - если не срабатывает, устройство бракованное или некорректно установлено
