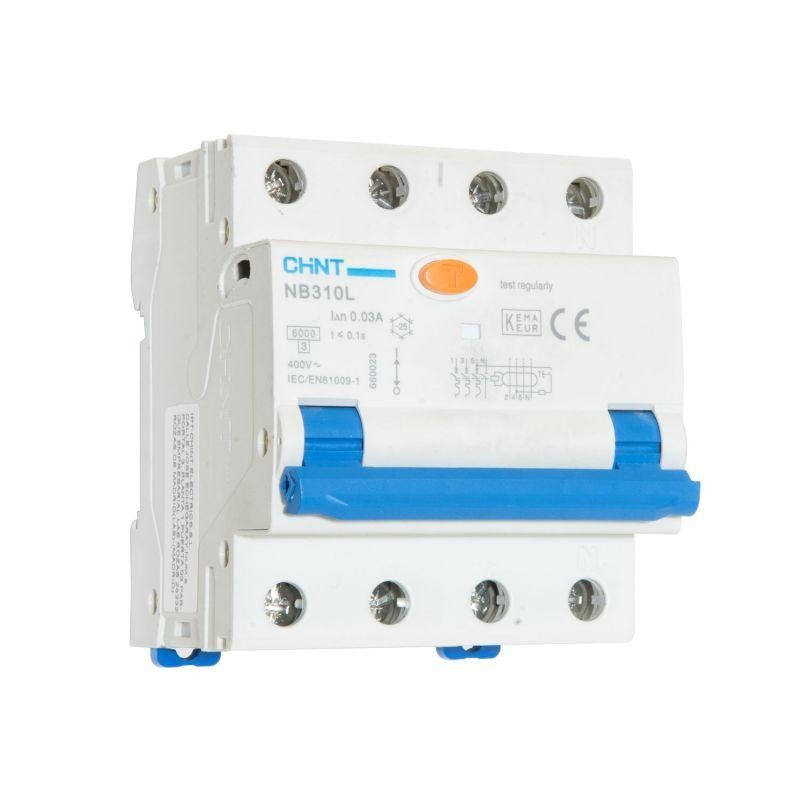

Выключатель автоматический дифференциального тока 4п (3P+N) C 32А 30мА тип AC 6кА NB310L/3N (R) CHINT 660024

Автоматический выключатель дифференциального тока NB310L/3N (R) от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, офисных и промышленных помещениях. Устройство сочетает функции обычного автомата и дифференциальной защиты, что делает его универсальным решением для однофазных сетей 230 В.

Назначение и область применения

NB310L/3N (R) используется в однофазных сетях переменного тока 230 В, 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка тока ≥30 мА);
• перегрузок и коротких замыканий (номинальный ток 32 А);
• возгораний, вызванных утечками тока через изоляцию или заземление.

Применяется в распределительных щитах квартир, домов, административных зданий, мастерских и малых производственных участков. Подходит для защиты групп розеток, бытовой техники, систем освещения и других ответственных нагрузок.

Технические характеристики

• Число полюсов: 4P (3P+N) - три фазных и один нулевой проводник, все контролируются одновременно;
• Номинальный ток: 32 А - максимальная постоянная нагрузка, которую выдерживает устройство без срабатывания;
• Отключающий дифференциальный ток: 30 мА - чувствительность к утечкам, достаточная для защиты человека;
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки (стандартно для бытовых сетей);
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика расцепления: C - срабатывает при кратковременных перегрузках до 5–10× I_n, подходит для нагрузок с пусковыми токами (электродвигатели, насосы);
• Конструкция: электромеханическая - работает без внешнего питания, надёжна даже при отсутствии напряжения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли - устанавливается внутри щита;
• Ресурс: 10 000 механических циклов включения/выключения, 2 000 электрических - рассчитан на длительную эксплуатацию;
• Индикация: визуальное окно показывает состояние контактов - «I» = включено, «O» = отключено;
• Монтаж: на DIN-рейку 35 мм, подключение нагрузки - снизу, питание - сверху;
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запылённости.

Совместимость и монтаж

NB310L/3N (R) совместим со всеми стандартными DIN-рейками 35 мм. Для установки требуется свободное место в щите шириной не менее 4 модулей (≈18 мм). Подключение выполняется согласно маркировке на корпусе: вход - верхние клеммы, выход - нижние. Ноль обязательно подключается к соответствующему выводу N. Кабельные жилы должны иметь сечение 0,5–25 мм2. Обязательно соблюдать полярность при подключении нулевого провода - неверное подсоединение может нарушить работу дифзащиты.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и GOST R 50807. Электромеханическая конструкция гарантирует срабатывание даже при отказе сети, что повышает уровень безопасности. Отключение происходит при любой утечке ≥30 мА, независимо от причины - пробой изоляции, повреждение кабеля, неисправность оборудования.

Преимущества

• Объединяет в одном устройстве защиту от перегрузки, КЗ и утечек - экономит место в щите;
• Электромеханическая схема - не зависит от наличия напряжения в сети, работает при аварийных режимах;
• Яркая индикация положения контактов - позволяет быстро определить причину отключения;
• Высокая износостойкость - долгий срок службы при активном использовании;
• Совместим с дополнительными модулями (XF9, S9, V9) - можно расширить функциональность.

Ограничения применения

• Не применяется в трёхфазных сетях без нуля - требует подключения нейтрали;
• Тип AC не реагирует на импульсные или постоянные утечки - не подходит для оборудования с выпрямителями (например, ИБП, компьютеры, LED-драйверы);
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты;
• Не рекомендован для защиты цепей с высоким коэффициентом гармоник - возможны ложные срабатывания;
• Не заменяет УЗО + автомат - является полноценной заменой, но не может применяться параллельно с ними в одной цепи.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Щитовая защита для стиральных машин, бойлеров, духовых шкафов;
• Линия питания конвейера или насоса с пусковыми токами в цеху;
• Распределительный щит многоквартирного дома - вместо двух отдельных устройств (автомат + УЗО).

Практические советы

• Перед первым включением нажмите кнопку «Тест» - убедитесь, что устройство отключилось;
• Проверяйте работоспособность NB310L/3N (R) ежемесячно - это требование нормативов;
• Если устройство часто срабатывает - проверьте изоляцию подключённых приборов и кабелей;
• При необходимости защиты оборудования с постоянными утечками (например, IT-оборудование) выбирайте тип A, а не AC;
• Не используйте этот автомат для защиты цепей с диммерами, регуляторами скорости или частотными преобразователями - возможны ложные срабатывания.
