Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 20А 30мА АC АД14-42C20-АC-УХЛ4 - 318761 КЭАЗ

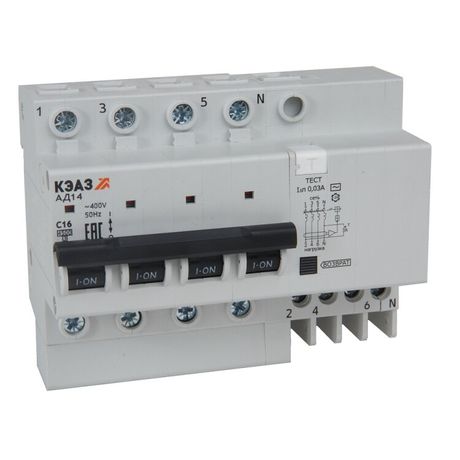

Автоматический выключатель дифференциального тока АД14-42C20-AC от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и офисных сетях. Этот четырёхполюсный дифавтомат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АД14-42C20-AC используется для защиты групповых цепей в распределительных щитках. Подходит для установки в жилых домах, квартирах, офисах, магазинах и других объектах с однофазным или трёхфазным питанием 400 В. Особенно эффективен там, где есть риск утечки тока через оборудование, повреждённую изоляцию или контакт человека с токоведущими частями - например, в кухнях, ванных комнатах, на рабочих местах с компьютерной техникой или электроприборами.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без отключения, защищает от перегрузок и коротких замыканий;
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам выше 0,03 А, что соответствует требованиям безопасности для защиты человека;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники и освещения);
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно; нулевой проводник проходит через устройство и отключается при срабатывании;
• Ширина: 7,5 модулей - занимает место в щите, эквивалентное семи стандартным автоматам по 17,5 мм каждый;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита.

Совместимость и монтаж

АД14-42C20-AC монтируется на DIN-рейку 35 мм в распределительном щите. Для правильного подключения важно соблюдать полярность: входные и выходные клеммы помечены. Ноль подключается к специальному контакту, обозначенному буквой N. Все четыре полюса должны быть подключены - игнорирование одного из них снижает надёжность защиты. Монтаж допускается только после отключения питания и проверки отсутствия напряжения. Устройство совместимо со всеми стандартными щитами, используемыми в России и странах СНГ.

Безопасность и стандарты

АД14-42C20-AC соответствует ГОСТ Р 51326.1–99 и международному стандарту IEC 61009-1. Произведён в соответствии с требованиями к устройствам типа AC, обеспечивающим защиту от переменного тока утечки. Сертифицирован для работы в условиях класса исполнения УХЛ4 - позволяет использовать при температуре от −40 C до +40 C и относительной влажности до 98 % при 25 C, что делает его подходящим для неотапливаемых помещений в регионах с холодным климатом.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите;
• Чёткая визуальная индикация срабатывания: рычажок выдвигается при отключении, легко отличить от обычного автомата;
• Надёжная механическая блокировка: при срабатывании по дифтоку невозможно вручную включить устройство, пока не будет устранена причина;
• Изготовлен на базе бюджетной серии КЭАЗ - обеспечивает баланс цены и качества для массового применения;
• Подходит для замены старых УЗО+автоматов в существующих щитах без переделки кабельных маршрутов.

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки (например, светодиодные драйверы, ИБП, зарядные станции EV) - требуется тип A или B;
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице, в сырых зонах без дополнительной защиты;
• Не рекомендован для цепей с высоким пусковым током (более 5…7×Iн) - например, мощные двигатели, лучше выбрать тип D;
• Не предназначено для защиты оборудования с высокой естественной утечкой (например, некоторые нагревательные элементы) - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Щит в офисе: защита нескольких компьютерных стойок, принтеров и серверов от утечек через повреждённые кабели;
• Распределительный щит в торговом центре - защита освещения и маломощного оборудования на этаже;
• Квартирный щит: вместо двух отдельных устройств (автомат 20А + УЗО 30 мА) - один компактный АД14-42C20-AC.

Практические советы

• Перед установкой проверьте, чтобы нулевой проводник был целостным - обрыв нуля может сделать устройство бесполезным;
• После монтажа обязательно протестируйте кнопкой “T” - она имитирует утечку и должна вызвать немедленное отключение;
• При замене старого УЗО убедитесь, что новый АД14-42C20-AC имеет ту же ширину (7,5 мод.) - иначе потребуется перестановка соседних автоматов;
• Не смешивайте этот дифавтомат с другими типами (например, A или B) в одной цепи без учёта особенностей нагрузки - это может привести к некорректной работе;
• Для систем с несколькими дифавтоматами применяйте координацию по времени - если нужна селективность, выбирайте модели с задержкой (S-типа), здесь её нет - срабатывает сразу.
