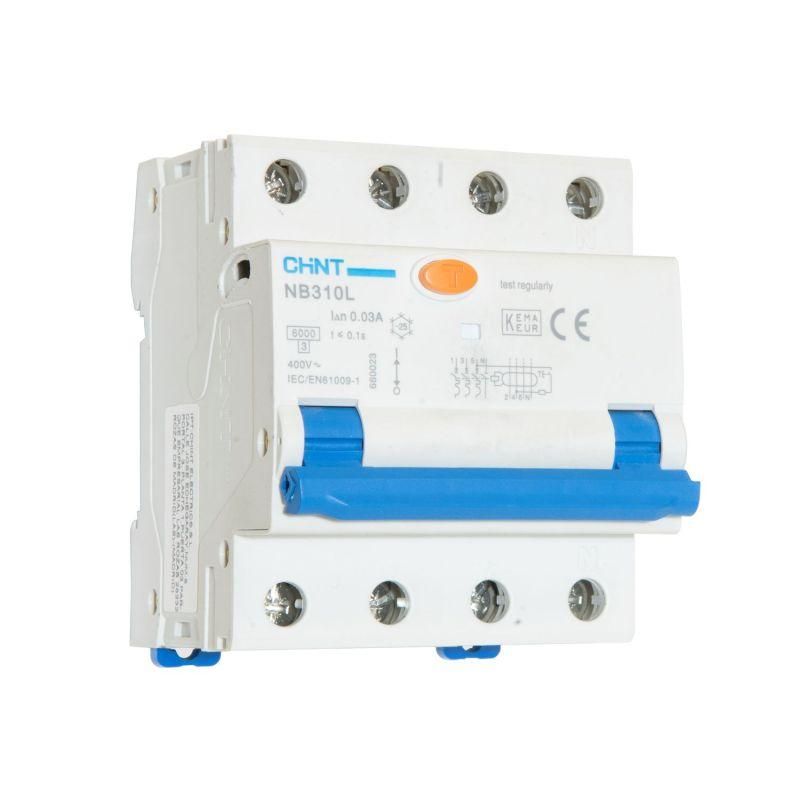

Выключатель автоматический дифференциального тока NB310L 3N 3P+N 20A 30mA, тип AС, х-ка C, 6kA (R) | 660022 CHINT

Автоматический выключатель дифференциального тока NB310L/3N (R) ГСИ от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока, что делает его универсальным решением для четырёхпроводных систем переменного тока.

Назначение и область применения

Устройство NB310L/3N (R) ГСИ применяется в трёхфазных сетях с нулевым проводником (3P+N) для защиты оборудования и персонала. Подходит для установки в щитах жилых домов, офисов, производственных помещений, где есть группы розеток, бытовые приборы, насосы, вентиляция и другая техника, требующая повышенной безопасности. Особенно эффективен там, где возможны утечки тока через изоляцию или случайные прикосновения к токоведущим частям.

Технические характеристики

• Номинальный ток: 20 А - позволяет подключать нагрузку до этого значения без ложных срабатываний
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, защищает от поражения током
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки, типичные для бытовой техники
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 230/400 В
• Количество полюсов: 4 (3P+N) - отключает все фазы и ноль одновременно
• Отключающая способность: 6 кА - выдерживает высокие токи КЗ, характерные для современных сетей
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, светильники, электроника)
• Напряжение изоляции: 500 В - безопасная работа при колебаниях напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от молний
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требуется установка в закрытый щит
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Ширина: 4 модуля - занимает 72 мм на DIN-рейке
• Рабочий диапазон температур: -25…+40 C - подходит для установки в неотапливаемых помещениях

Совместимость и монтаж

NB310L/3N (R) ГСИ монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так удобнее при организации вертикальной маршрутизации кабелей. Ноль (N) обязательно подключается к соответствующему выводу, поскольку устройство отключает незащищённую нейтраль - это гарантирует полное отключение цепи при срабатывании. Для правильной работы важно соблюдать полярность и использовать кабель сечением, соответствующим 20 А (обычно 2,5–4 мм2 медный). Устройство не требует внешнего питания - работает исключительно на основе электромеханической схемы, что повышает надёжность.

Безопасность и стандарты

NB310L/3N (R) ГСИ соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, что подтверждает соответствие международным нормам безопасности. Электромеханическая конструкция обеспечивает срабатывание даже при отсутствии напряжения в сети, что критично для защиты человека. Устройство имеет механическую износостойкость 10 000 циклов включения-отключения и электрическую - 2 000 циклов, что гарантирует долгий срок службы при регулярном использовании.

Преимущества

• Отключение нуля при срабатывании - полностью обесточивает цепь, снижает риск поражения током
• Электромеханическая схема - не зависит от наличия напряжения, работает даже при обрыве нуля
• Индикация положения контактов - видимый сигнал «ON/OFF» помогает быстро диагностировать состояние
• Компактная форма (4 модуля) - экономит место в распределительных щитах
• Совместимость с другими элементами серии NB310L - можно легко дополнять вспомогательными контактами или расцепителями

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток (AC)
• Тип AC не реагирует на пульсирующие постоянные утечки - для таких задач нужен тип A
• IP20 - нельзя устанавливать во влажных местах (ванная, бассейн, улица) без дополнительной защиты корпуса
• Не рекомендован для частых операций включения/отключения - лучше применять с отдельным контактором
• Не защищает от прямого прикосновения к фазному проводу - только от косвенного (утечки через заземление)

Примеры использования

• Защита групп розеток в квартире или офисе
• Щитовая на этаже многоквартирного дома
• Линии питания станков, компрессоров, насосов в цехах
• Освещение и вентиляция в подвалах и технических помещениях
• Питание медицинского оборудования в клиниках (при условии соблюдения всех требований)

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - убедитесь, что устройство отключилось
• Проверяйте работоспособность NB310L/3N (R) ГСИ ежемесячно - это обязательное требование безопасности
• При установке в щит с несколькими АВДТ - не забудьте про координацию: более чувствительные должны быть на выходе
• Если часто срабатывает - проверьте изоляцию кабелей, наличие старой техники с утечками, заземление
• Для сложных систем используйте дополнительные модули: XF9 (индикация срабатывания), S9/V9 (дистанционное отключение)
• Посадочный диаметр клемм - 16 мм2 - не используйте слишком толстые провода, чтобы не повредить контакты
