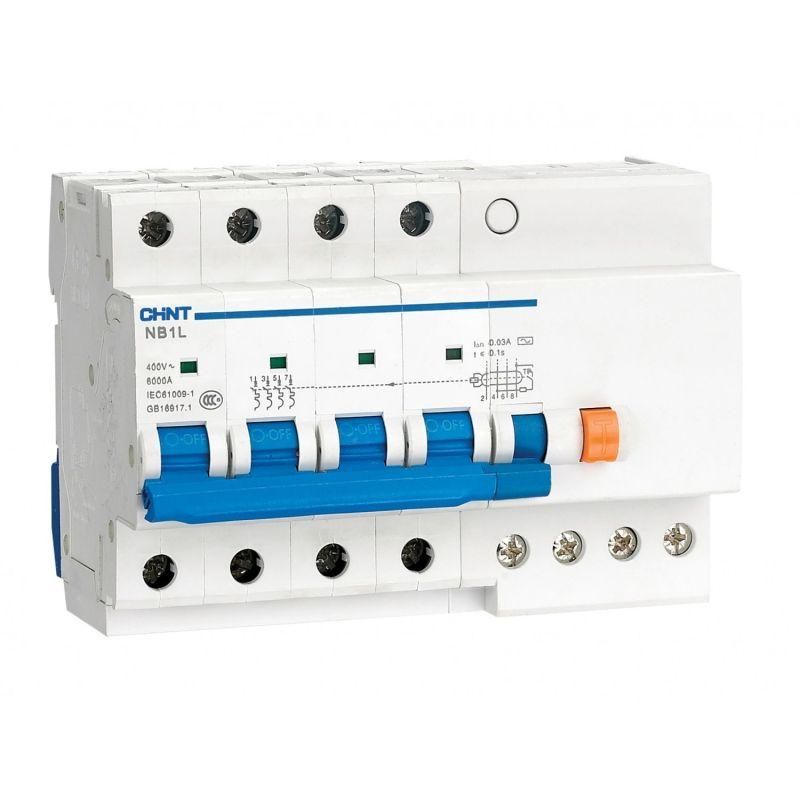

Выключатель автоматический дифференциального тока NB1L-40 4P C20 30mA тип AC 6kA (R) | 198119 CHINT

Автоматический выключатель дифференциального тока NB1L-40 (R) - четырёхполюсное устройство с номинальным током 20 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях 400 В. Бренд CHINT обеспечивает надёжность этого решения для промышленных, коммерческих и жилых объектов.

Назначение и область применения

Устройство NB1L-40 (R) защищает электрические сети от трёх основных опасностей: перегрузки, короткого замыкания и утечки тока. Особенно важно его применение там, где есть риск поражения человека током - например, в помещениях с повышенной влажностью, на производствах с металлообработкой, в офисах, школах и многоквартирных домах. Подходит для защиты групповых линий, оборудования с высокой мощностью и систем, требующих одновременной коммутации всех фаз и нуля.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Номинальный ток утечки: 30 мА - порог, при котором выключатель отключится при появлении тока утечки (защита от поражения током)
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки, характерные для бытовой и промышленной техники
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём
• Количество полюсов: 4 - управляет всеми тремя фазами и нулевым проводником одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при сверхтоке до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных перенапряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от молний
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Ширина: 7 модулей - занимает 7 стандартных мест на DIN-рейке (35 мм)
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, на улице в закрытых щитах
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требуется установка внутри электрощита
• Степень загрязнения: 2 - рассчитан на нормальную среду без проводящей пыли и конденсата

Совместимость и монтаж

NB1L-40 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и у большинства современных автоматов. Для правильной работы необходимо соблюдать полярность: входные провода подключаются сверху, выходные - снизу. Устройство совместимо со всеми типами кабелей, соответствующих номинальному току 20 А. Клеммы рассчитаны на медные жилы сечением до 25 мм2. Обратите внимание: устройство не имеет функции дистанционного управления, но может быть доработано внешними аксессуарами (например, вспомогательными контактами XF9 или расцепителем S9).

Безопасность и стандарты

NB1L-40 (R) соответствует международным требованиям IEC 61009-1 и IEC 61009-2-1. Электромеханическая конструкция обеспечивает срабатывание даже при отсутствии питания - важное преимущество перед электронными аналогами. Наличие индикаторного окна позволяет визуально определить состояние контактов: красный цвет - сработал, белый - включен. Рекомендовано ежемесячно проверять исправность кнопкой «Тест» - она моделирует утечку тока и отключает устройство, если система работает правильно.

Преимущества

• Электромеханическая схема - не зависит от внешнего питания, надёжнее в условиях перебоев
• Высокая механическая износостойкость: 100 000 циклов включения/отключения - долгий срок службы
• Функциональная универсальность: подходит для 1P+N, 2P, 3P, 3P+N и 4P исполнений в рамках одной серии
• Встроенный индикатор положения контактов - удобно при диагностике и обслуживании
• Готов к расширению: возможна установка дополнительных модулей (XF9, S9, V9) для удалённой сигнализации и управления

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC)
• Не защищает от утечек постоянного тока или импульсных - для таких задач нужны типы A или B
• IP20 не допускает установку вне герметичного щита - нельзя использовать на открытом воздухе или во влажных помещениях без корпуса
• Не рекомендуется для частых операций включения/отключения - максимальная частота: 240 раз в час при In ≤25 А
• Не подходит для защиты однофазных потребителей с малой мощностью - лучше выбрать двухполюсный вариант

Примеры использования

• Защита группы розеток в мастерской с точками сварки и станками
• Общая защита этажного щита в многоэтажном жилом доме
• Линия питания конвейера с асинхронными двигателями
• Щитовая группа для кухонного оборудования в ресторане
• Защита системы освещения и силовой нагрузки в административном здании

Практические советы

• Выбирая NB1L-40 (R), убедитесь, что суммарная нагрузка на линию не превышает 20 А - иначе будет ложное срабатывание
• При установке в щитке оставьте свободное место рядом - устройство требует доступа для тестирования и обслуживания
• Если в вашей системе есть частотные преобразователи, сварочные аппараты или LED-драйверы - рассмотрите тип A вместо AC
• Для сложных объектов используйте дополнительные контакты XF9J - они позволят получать сигнал о срабатывании через SCADA или пульт управления
• Перед первым запуском обязательно нажмите кнопку «Тест» - это проверяет целостность внутренней цепи
