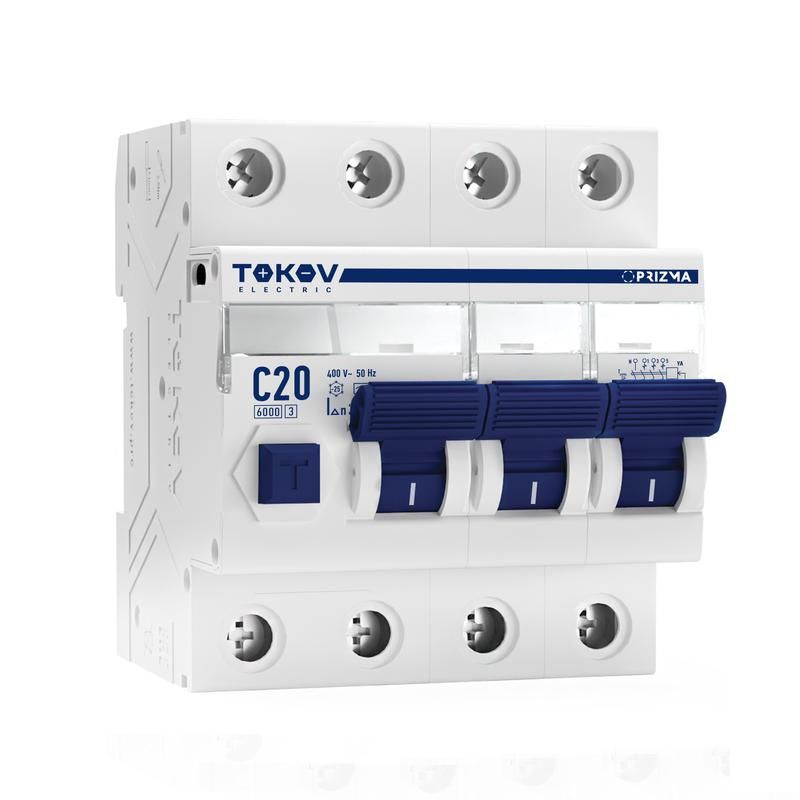

Выключатель автоматический дифференциального тока 4п (3P+N) C 20А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCBO-4-20-30-AC

Автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-20-30-ac обеспечивает защиту от поражения электрическим током и перегрузок в однофазных сетях 230/400 В. Он сочетает функции УЗО и автомата в одном устройстве, что делает его удобным решением для групповых цепей с нейтралью.

Назначение и область применения

Этот четырёхполюсный выключатель предназначен для защиты людей от поражения током утечки и предотвращения возгораний из-за перегрузок или коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с переменным током 50 Гц. Особенно эффективен там, где требуется отключение как фаз, так и нейтрали при утечке - например, на входе в квартиру, в кухне, ванной комнате или на участках с повышенной влажностью.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без отключения
• Номинальный ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человека
• Тип утечки: AC - реагирует только на переменный ток утечки (например, от бытовой техники), не срабатывает на постоянный
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6 тысяч ампер
• Количество полюсов: 4 (3P+N) - отключаются три фазы и нейтральный проводник
• Сечение провода: одножильный - 1–16 мм2, многожильный - 1–10 мм2
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий температурный диапазон: от –25 C до +50 C - подходит для большинства внутренних условий
• Монтажная ширина: 4 модуля (72 мм) - занимает 4 места в DIN-рейке
• Глубина установки: 50 мм - требует достаточного пространства в щите

Совместимость и монтаж

Устройство совместимо со стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в распределительном щите с соблюдением полярности: фазы L1, L2, L3 и N должны быть подключены строго согласно маркировке на корпусе. Нейтральный проводник коммутируется - значит, он также отключается при срабатывании, что повышает безопасность. Для надёжного контакта используйте зажимы с усилием, указанным в инструкции производителя. Не допускается подключение проводов больше 16 мм2 (одножильных) или 10 мм2 (многожильных).

Безопасность и стандарты

Выключатель соответствует стандарту EN 61009-1 для устройств дифференциального тока. Отключение происходит без выдержки времени - то есть при утечке свыше 30 мА реакция мгновенная, что важно для защиты жизни. Номинальное импульсное напряжение 6 кВ гарантирует устойчивость к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.

Преимущества

• Комбинированная защита: один прибор заменяет два - автомат и УЗО, экономя место в щите
• Отключение нейтрали: исключает риск сохранения потенциала на нулевом проводе после срабатывания
• Надёжное срабатывание при утечке: 30 мА - оптимальный порог для человеческой безопасности
• Известный бренд: TOKOV ELECTRIC - производитель с опытом в выпуске аппаратов защиты

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от солнечных инверторов или зарядных станций EV) - тип AC не реагирует на постоянный ток
• IP20 не позволяет использовать вне закрытого щита - нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током - лучше выбрать тип D
• Не предназначена для частого ручного включения/выключения - не является обычным рубильником

Примеры использования

• Защита группы розеток в ванной комнате
• Входной автомат для квартиры с одной фазой и нейтралью
• Щит на этаже многоэтажного дома для нескольких квартир
• Цепь питания холодильника, стиральной машины, бойлера
• Производственные линии с однофазным оборудованием

Практические советы

• Проверяйте маркировку на корпусе перед подключением - фазы и ноль должны быть правильно ориентированы
• После монтажа обязательно нажмите кнопку «Т» для тестирования работоспособности - устройство должно отключиться
• При использовании многожильных проводов применяйте наконечники - они обеспечивают лучший контакт и снижают риск нагрева
• Убедитесь, что глубина щита минимум 50 мм - иначе выключатель не поместится
• Для систем с возможной постоянной утечкой (например, с ИБП или LED-драйверами) выбирайте тип A вместо AC
