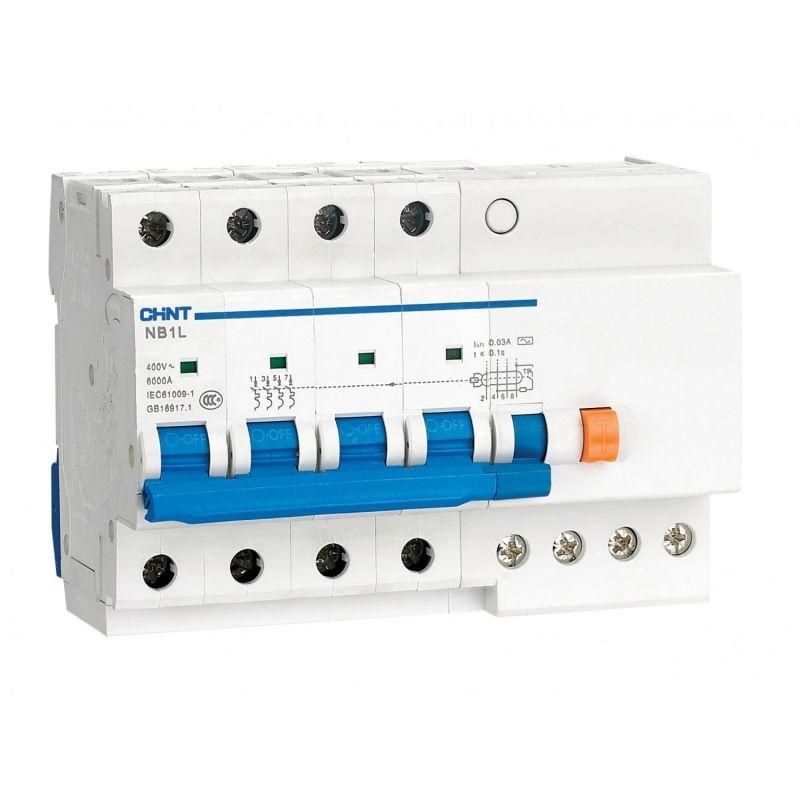

Выключатель автоматический дифференциального тока NB1L-40 4P C10 30mA тип AC 6kA (R) | 198107 CHINT

Автоматический выключатель дифференциального тока NB1L-40 (R) с номинальным током 10 А и чувствительностью 30 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в четырёхпроводных сетях 400 В. Этот аппарат серии NB1L-40 от CHINT подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L-40 (R) предназначен для защиты людей от поражения электрическим током при косвенном прикосновении, а также для предотвращения возгораний, вызванных утечками тока. Он сочетает функции обычного автомата (защита от перегрузки и КЗ) и УЗО (защита по дифференциальному току). Применяется в распределительных щитах систем TN-S и TN-C-S, где требуется одновременная защита всех четырёх проводников - трёх фаз и нуля. Подходит для оборудования: групп розеток, бытовых приборов, насосов, вентиляторов, станков и других мощных потребителей в помещениях с повышенной опасностью.

Технические характеристики

• Номинальный ток: 10 А
• Номинальный ток утечки: 30 мА (0,03 А) - срабатывает при утечке выше этого значения
• Тип дифференциального тока: AC - реагирует на переменный синусоидальный ток утечки (стандартный для бытовых и промышленных сетей)
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Количество полюсов: 4P - защищает все три фазы и нулевой проводник
• Род тока: переменный (AC), частота 50/60 Гц
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Ширина по модулям: 7M (занимает 7 стандартных модулей на DIN-рейке)
• Рабочая температура: от -25C до +40C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольших конденсатов
• Механическая износостойкость: 100 000 циклов включения/выключения
• Электрическая износостойкость: 2000 циклов при номинальном токе

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - входные провода подсоединяются сверху, выходные - снизу. Это соответствует требованиям безопасности и удобству обслуживания. Для правильной работы необходимо соблюдать полярность: нулевой проводник подключается к выводу N, фазы - к L1–L3. Выключатель автоматический дифференциального тока NB1L-40 (R) совместим со всеми компонентами серии NB1L, включая дополнительные модули: вспомогательный контакт XF9, сигнальный контакт XF9J и расцепители S9/V9. Не рекомендуется использовать с постоянным током или в сетях с высоким содержанием постоянной составляющей утечки (например, с выпрямителями), так как тип AC не реагирует на такие токи.

Безопасность и стандарты

Выключатель автоматический дифференциального тока NB1L-40 (R) соответствует международным стандартам IEC 61009-1 и IEC 60947-2. Конструкция электромеханическая - работает без внешнего питания, что повышает надёжность при аварийных ситуациях. Наличие индикаторного окна позволяет визуально определить состояние контактов: красный цвет указывает на сработавший дифференциальный ток, белый - на нормальное положение. Обязательно тестирование кнопкой «Тест» не реже одного раза в месяц для проверки исправности внутреннего механизма.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Электромеханическая конструкция - не зависит от сети, работает даже при отсутствии напряжения
• Высокая механическая и электрическая долговечность - подходит для интенсивного использования
• Чёткая индикация срабатывания - легко диагностировать причину отключения
• Совместимость с дополнительными модулями - можно расширить функциональность без замены аппарата

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, с преобразователями частоты, LED-драйверами, источниками бесперебойного питания) - требуются типы A или B
• IP20 не обеспечивает защиту от брызг и влаги - нельзя устанавливать во влажных помещениях без дополнительной защиты (коробки, шкафы)
• Не рассчитан на частые операции включения/отключения - максимальная частота: 240 раз в час при In ≤ 25 А
• Не подходит для цепей с током утечки >30 мА - для таких задач используются модели с 100 мА или 300 мА

Примеры использования

• Защита группы розеток в кухне, ванной комнате или мастерской
• Щитовая защита для электрокотла, теплового насоса или системы вентиляции
• Линия питания станка с асинхронным двигателем (тип C обеспечивает отказ от ложных срабатываний при пуске)
• Распределительный щит многоквартирного дома - один NB1L-40 (R) на несколько этажей

Практические советы

• Перед установкой проверьте соответствие посадочного места на DIN-рейке - ширина 7 модулей требует свободного участка минимум 126 мм
• При подключении нулевого провода не используйте общий ноль после аппарата - он должен идти только к защищаемой цепи
• Если в помещении есть частотники, светодиодные светильники или зарядные устройства - выбирайте тип A вместо AC
• При использовании нескольких NB1L-40 (R) в одной системе - убедитесь, что они не образуют “ложные” дифференциальные токи через параллельные пути
• При срабатывании - найдите причину утечки перед повторным включением. Часто проблема в старой изоляции, намокшей проводке или неисправном оборудовании
