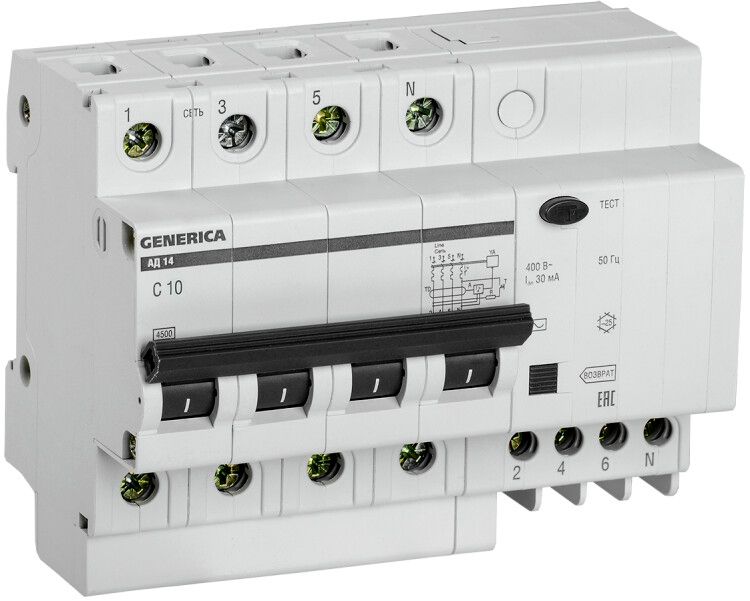

Выключатель автоматический дифференциального тока АД14 4п 10А C тип AC (6,5 мод) | MAD15-4-010-C-030 GENERICA IEK

Автоматический выключатель дифференциального тока АД14 4-полюсный 10А 30мА тип AC 6,5 модулей от GENERICA и IEK предназначен для защиты человека от поражения электрическим током и предотвращения повреждений оборудования из-за перегрузок и коротких замыканий. Этот аппарат встраивается в распределительные щиты на DIN-рейку и применяется в системах переменного тока с номинальным напряжением до 400 В.

Назначение и область применения

АД14 4-полюсный 10А 30мА тип AC используется там, где требуется одновременная защита от утечек тока, перегрузок и коротких замыканий. Его основная задача - обеспечить безопасность людей при случайном контакте с токоведущими частями, особенно в помещениях с повышенной опасностью: ванных комнатах, кухнях, мастерских, на производстве.

Подходит для защиты групповых цепей освещения, розеток, бытовых и промышленных устройств, таких как насосы, компрессоры, станки и конвейеры. Четыре полюса позволяют отключать все фазы и ноль одновременно, что важно для сетей TN-S и TT с заземлённой нейтралью.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; при превышении этого значения происходит отключение для защиты жизни человека.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от изоляционных повреждений), не срабатывает на импульсные или постоянные утечки.
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы); срабатывает при токе 5–10 крат от номинала.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на провода и оборудование.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Ширина: 6,5 модуля - занимает место в щите, эквивалентное 6,5 стандартным модулям по ширине (1 модуль = 17,5 мм).
• Глубина монтажа: 75 мм - требует достаточного внутреннего объёма щита для установки.
• Степень защиты: IP20 - защищён от прикосновения пальцев и крупных предметов, но не от пыли и воды; предназначен для установки внутри закрытых щитов.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и температурного режима.

Совместимость и монтаж

АД14 4-полюсный 10А 30мА тип AC монтируется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо обеспечить свободное пространство глубиной не менее 75 мм. Нейтральный проводник подключается к специальному зажиму - он обязательно должен быть подключен, иначе устройство не будет работать.

Фазные провода подсоединяются к верхним клеммам (вход), нагрузочные - к нижним (выход). Подключение выполняется с использованием жил сечением до 16 мм2. Кабель должен быть надёжно затянут - слабый контакт вызывает нагрев и выход из строя аппарата.

Безопасность и стандарты

АД14 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность устройств УЗО. Применение устройства с дифференциальным током 30 мА рекомендовано нормами ПУЭ для защиты человек в местах с возможным прямым контактом с токоведущими элементами.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите.
• Класс токоограничения 3 снижает риск возгорания при КЗ.
• Изготовлен с учётом долговечности - срок службы 15 лет при правильной эксплуатации.
• Работает в условиях колебаний сети, характерных для городской и промышленной среды.

Ограничения применения

• Не подходит для цепей с постоянными или импульсными утечками тока - только для переменного тока (AC).
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - только внутри закрытых щитов.
• Не следует использовать вместо отдельного УЗО + автомата в системах IT (изолированная нейтраль) - не предусмотрена такая конфигурация.
• При наличии мощных импульсных нагрузок (частотные преобразователи, светодиодные драйверы) возможны ложные срабатывания - проверьте совместимость.

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры.
• Щитовая защита на входе в производственный участок с электромоторами.
• Цепь питания насосной станции в частном доме.
• Линии освещения в подвале или на объектах с повышенной влажностью (при условии установки в герметичном щите).

Практические советы

• Проверяйте целостность нулевого проводника перед первым запуском - отсутствие нуля делает устройство бесполезным.
• После монтажа всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность механизма.
• При проектировании щита учитывайте, что АД14 4-полюсный занимает 6,5 модуля - планируйте места для других автоматов и УЗО.
• Не используйте этот выключатель для защиты одного лишь светильника - его цена и возможности избыточны для маломощных нагрузок.
• При замене старого УЗО - выбирайте аналогичный класс токоограничения (3) и тип тока (AC), чтобы сохранить уровень безопасности.
