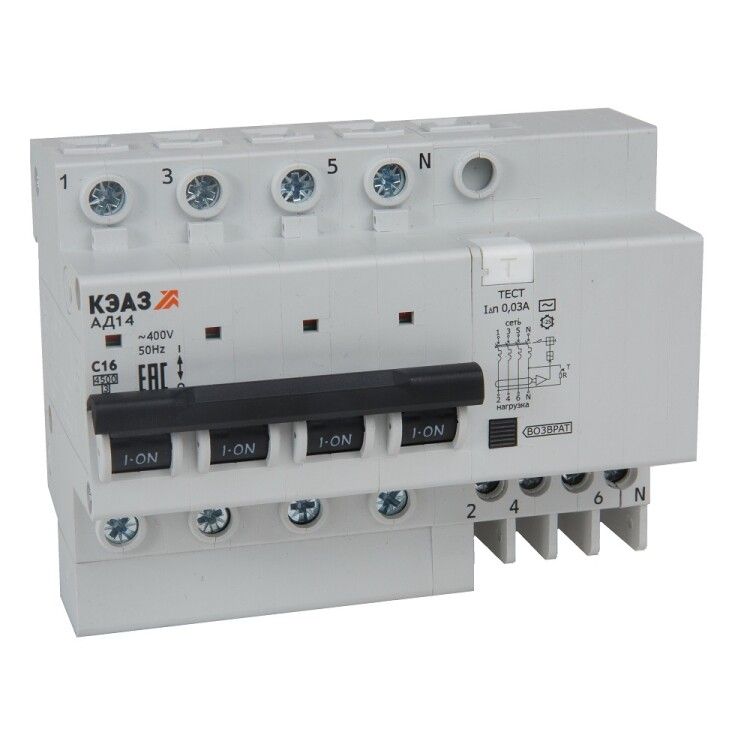

Автоматический выключатель дифференциального тока АД14-42C10-АC-УХЛ4 (4P, C10, 30mA) 4,5кА| 318760 | КЭАЗ

Автоматический выключатель дифференциального тока АД14-42C10-AC-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и офисных сетях. Этот дифференциальный автомат сочетает функции обычного автомата и УЗО в одном устройстве, что делает его компактным решением для установки в распределительных щитках.

Назначение и область применения

АД14-42C10-AC-УХЛ4 защищает цепи с переменным током (AC) от опасных утечек тока величиной свыше 30 мА - уровня, при котором возможна угроза жизни человеку. Подходит для использования в жилых домах, квартирах, офисах, магазинах и других помещениях с нормальными условиями эксплуатации. Применяется в групповых линиях питания розеток, освещения, бытовой техники и другого оборудования, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, обеспечивающая защиту человека;
• Число полюсов: 4 - защищает все фазы и нейтраль одновременно;
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей);
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Ширина по модулям: 7,5 - занимает 3 модуля в DIN-рейке (по 17,5 мм каждый);
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Наличие нейтрального проводника: да - требует подключения нулевого провода для работы дифференциальной защиты.

Совместимость и монтаж

АД14-42C10-AC-УХЛ4 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо подключить все четыре провода: три фазы (L1–L3) и ноль (N). Нейтральный проводник обязательно проходит через аппарат - без него защита не будет работать. Монтаж допускается только в закрытых распределительных щитах с уровнем защиты не ниже IP54. Не рекомендуется использовать в условиях высокой запылённости, влажности или температур выше +40 C.

Безопасность и стандарты

АД14-42C10-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Сертифицирован для применения в системах TN-S и TN-C-S. Устройство обеспечивает автоматическое отключение при утечке тока, снижая риск поражения электрическим током и возгорания. Не предназначено для защиты от перегрузок и коротких замыканий в качестве основного средства - эти функции реализованы совместно с тепловым и электромагнитным расцепителем внутри аппарата.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите;
• Изготовлен КЭАЗ - проверенный производитель с долгой историей в сфере электротехники;
• Работает надёжно при колебаниях напряжения в пределах нормы;
• Простая визуальная индикация срабатывания - рычажок остаётся в промежуточном положении после отключения;
• Подходит для бюджетных проектов благодаря входящему в серию “Бюджетный модуль”.

Ограничения применения

• Не применяется в сетях с постоянным током утечки (DC) - только для переменного тока (AC);
• Не подходит для помещений с высокой влажностью, на улице или в сырых подвалах - степень защиты IP20 недостаточна;
• Не рекомендован для мощных двигателей с частыми пусками (лучше выбрать характеристику D);
• Требует обязательного подключения нулевого провода - нельзя использовать в двухпроводных сетях без N;
• Не защищает от перенапряжений - для этого нужны дополнительные устройства ( surge protectors ).

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Щитовая защита всей квартиры или офисного этажа (при условии координации с другими УЗО);
• Питание холодильника, стиральной машины, бойлера;
• Осветительные цепи в офисах с люминесцентными лампами;
• Системы управления кондиционерами и вентиляцией.

Практические советы

• Перед установкой проверьте соответствие номинала (10 А) нагрузке цепи - не превышайте её;
• При монтаже соблюдайте полярность: L1–L3 и N должны быть подключены точно согласно маркировке на корпусе;
• После установки нажмите кнопку «Тест» - если автомат отключится, значит, он исправен;
• Проверяйте работу тестовой кнопки один раз в месяц - это гарантирует сохранение безопасности;
• Если в щите мало места - этот аппарат (7,5 модулей) оптимален для компактных распределителей;
• Не используйте АД14-42C10-AC-УХЛ4 в параллель с обычными автоматами без УЗО - это создаёт зону без защиты.
