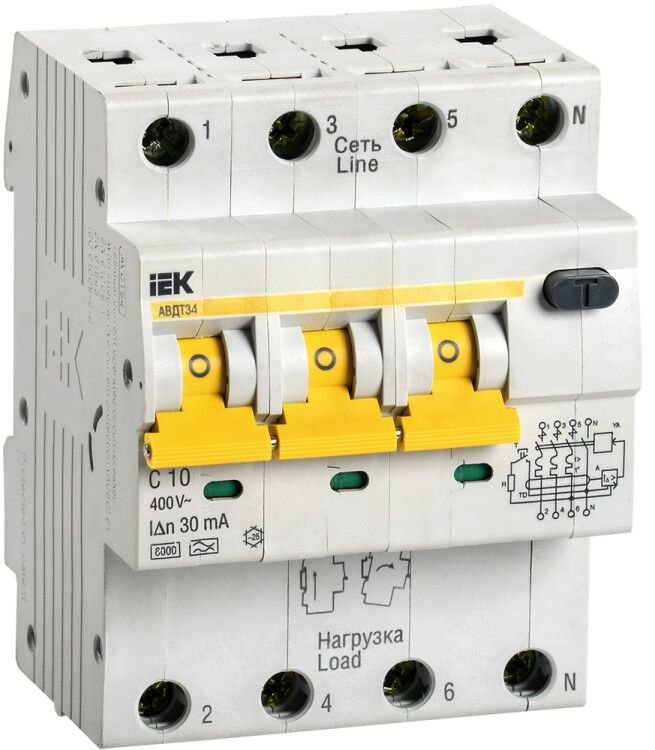

Выключатель автоматический дифференциального тока 4п (3P+N) C 10А 30мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-010-C-30

Автоматический выключатель дифференциального тока АВДТ-34 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной защиты от перегрузок и коротких замыканий в трёхфазных сетях 400 В. Устройство совмещает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает АВДТ-34 удобным решением для промышленных объектов.

Назначение и область применения

АВДТ-34 защищает электрические цепи от опасных утечек тока до 30 мА — этого достаточно, чтобы предотвратить поражение человека электричеством. Также устройство реагирует на перегрузки и короткие замыкания, комбинируя функции УЗО и автомата. Применяется в промышленных распределительных щитах: на входе в оборудование, на участках с высокой влажностью, у станков, насосов, конвейеров и других мощных потребителей. Подходит для установки в системах TN-S и TN-C-S.

Технические характеристики

• Тип тока утечки: A — чувствителен к переменному и импульсному постоянному току утечки (например, от частотных преобразователей и светодиодных источников питания)
• Номинальный ток: 10 А — допустимый длительный ток нагрузки
• Дифференциальный ток: 30 мА — порог срабатывания при утечке
• Количество полюсов: 4 (3P+N) — три фазы + нейтраль, все проводники проходят через дифференциальный трансформатор
• Номинальное напряжение: 400 В — для трёхфазных сетей 230/400 В
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C — срабатывает при кратковременных пусковых токах (подходит для двигателей, трансформаторов)
• Модульная ширина: 4 модуля (72 мм) — занимает 4 места на DIN-рейке
• Максимальное сечение кабеля: 25 мм² — поддерживает жилы до 25 квадратных миллиметров
• Степень защиты: IP20 — защита от прикосновений пальцев, не предназначено для открытой установки вне щита
• Частота: 50 Гц — для сетей России и стран СНГ
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3.1 — работает при температуре от −25°C до +40°C, в помещениях с нормальной влажностью
• Стандарты: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 — соответствует требованиям РФ к устройствам дифференциальной защиты

Совместимость и монтаж

АВДТ-34 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками — они обеспечивают плотный контакт и снижают нагрев. Кабель сечением до 25 мм² можно подключать без наконечников, но рекомендуется использовать их для многожильных проводов. Нейтральный проводник обязательно подключается к выводу N; его отключение происходит после фазных контактов, что исключает перекос фаз при отключении. Устройство не требует внешнего питания — работает автономно за счёт тока утечки.

Безопасность и стандарты

АВДТ-34 соответствует российским стандартам ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют требования к устройствам дифференциального тока. Защита от поражения током достигается благодаря точному срабатыванию при утечке 30 мА — значении, установленном для человеческой безопасности. Индикатор положения контактов показывает состояние включения/выключения, а кнопка TEST позволяет ежемесячно проверять работоспособность без демонтажа. Устройство не содержит ртутных компонентов и соответствует экологическим нормам.

Преимущества

• Комбинированный функционал: одновременно защищает от утечек, перегрузок и коротких замыканий
• Поддержка типа A — эффективно работает с современной техникой (частотные преобразователи, ИБП, LED-освещение)
• Нейтральный контакт замыкается первым и отключается последним — предотвращает перекос фаз
• Насечки на зажимах снижают переходное сопротивление и увеличивают срок службы соединений
• Эргономичная кнопка Test — легко доступна даже при плотной сборке щита
• Высокая отключающая способность (6 кА) — позволяет использовать АВДТ-34 как вводное устройство

Ограничения применения

АВДТ-34 нельзя применять в сетях с постоянным током или смешанными токами (AC+DC) выше 6 мА постоянной составляющей — он не рассчитан на такие условия. Не предназначен для установки на открытом воздухе или во взрывоопасных средах — степень защиты IP20 не обеспечивает защиту от воды и пыли. Не следует использовать вместо основного вводного автомата в системах с током короткого замыкания более 6 кА. Не рекомендуется для бытовых квартир без необходимости защиты от импульсных утечек — для них достаточны устройства типа AC.

Примеры использования

• Защита группы оборудования на производстве: станки с ЧПУ, сварочные аппараты, конвейеры
• Вводной автомат в промышленном щите с питанием 380 В
• Щиты управления насосными станциями, где возможны утечки из-за повышенной влажности
• Объекты с большим количеством электроники: серверные, системы освещения на основе LED и драйверов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — максимальное 25 мм². Меньшие сечения можно подключать без проблем, большие — только через наконечники
• Не забудьте подключить нейтраль к выводу N. Отсутствие нейтрали или её подключение к фазе вызовет отказ работы
• Проверяйте работу кнопкой TEST хотя бы один раз в месяц — особенно перед запуском нового оборудования
• При установке в щит с ограниченным пространством учтите глубину 72 мм — устройство не выступает за рамки, но требует свободного пространства сзади
• Для долгой службы избегайте перегрузок — номинал 10 А не является запасом, а предельным значением
• АВДТ-34 совместим с другими изделиями серии KARAT — можно собирать унифицированные щиты
