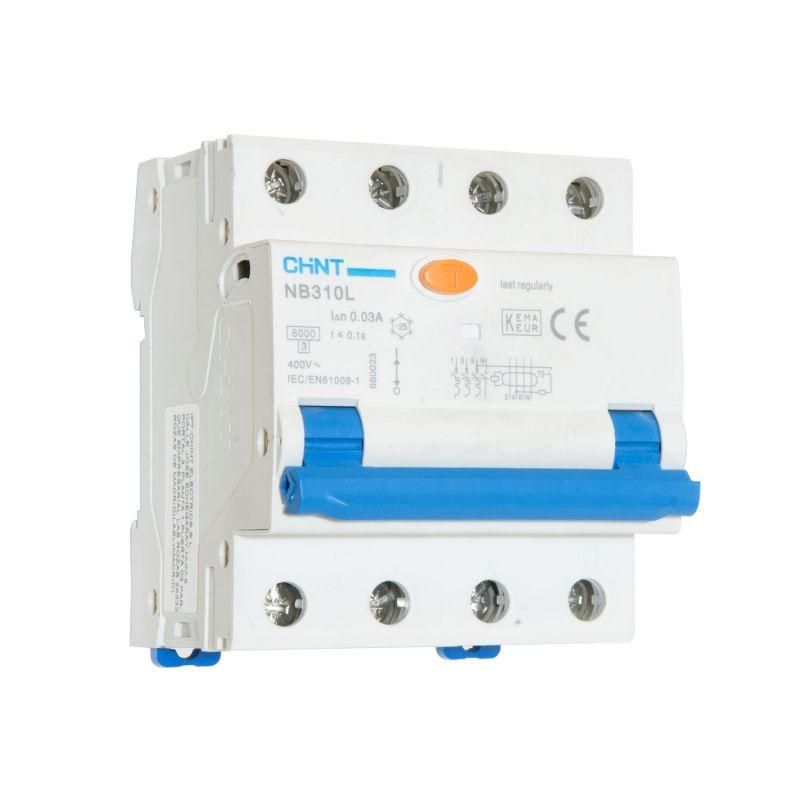

Выключатель автоматический дифференциального тока NB310L 3N 3P+N 10A 30mA, тип AС, х-ка C, 6kA (R) | 660019 CHINT

Автоматический выключатель дифференциального тока NB310L/3N (R) ГСИ от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, офисных и промышленных помещениях. Устройство сочетает функции обычного автомата и дифференциальной защиты, что делает его ключевым элементом безопасности в четырёхполюсных сетях 400 В.

Назначение и область применения

NB310L/3N (R) ГСИ защищает участки электропроводки от:

• поражения током при косвенном прикосновении (например, при пробое изоляции на корпус оборудования);
• возгораний, вызванных утечками тока;
• перегрузок и коротких замыканий в трёхфазных сетях с нулевым проводником.

Устройство применяется в распределительных щитах жилых домов, административных зданий, производственных цехов, где используются трёхфазные потребители - насосы, компрессоры, станки, системы вентиляции. Подходит для установки в местах с повышенной влажностью, если соблюдается степень защиты IP20.

Технические характеристики

• Номинальный ток: 10 А - допустимая постоянная нагрузка без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты человека.
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки (стандартный тип для бытовых и промышленных сетей).
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы).
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В.
• Количество полюсов: 4 (3P+N) - отключает все три фазы и ноль одновременно.
• Отключающая способность: 6 кА - выдерживает максимальный ток КЗ до 6000 А.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски).
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли.
• Рабочий диапазон температур: от -25C до +40C - подходит для неотапливаемых помещений.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Ширина модуля: 4 модуля (72 мм) - занимает место на DIN-рейке.
• Тип конструкции: электромеханический - работает без внешнего питания, надёжнее электронных аналогов.

Совместимость и монтаж

NB310L/3N (R) ГСИ монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - с нижней стороны, питание - сверху. Это соответствует правилам Электроустановочных норм (ПУЭ) и упрощает сборку щита.

Обязательно соблюдать полярность: L1, L2, L3, N должны быть подключены точно согласно маркировке на корпусе. Ноль обязательно проходит через аппарат - он отключается при утечке, что исключает опасность сохранения потенциала на нейтральном проводе после срабатывания.

Устройство совместимо со всеми изделиями серии NB310L, поэтому легко заменить на другой номинал или тип (например, 16 А или 300 мА) без изменения места установки.

Безопасность и стандарты

NB310L/3N (R) ГСИ соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, что подтверждает соответствие международным стандартам на устройства дифференциального тока. Конструкция обеспечивает гарантированное отключение даже при отказе сети питания - благодаря электромеханической схеме.

Преимущества

• Отключение нейтрали - повышает безопасность при утечке, так как полностью размыкает цепь.
• Индикация положения контактов - окно показывает, выключен ли автомат механически (не просто сработал дифзащита).
• Высокая механическая износостойкость - 10 000 циклов включения/выключения - долгий срок службы при частом использовании.
• Электромеханическая основа - не зависит от наличия напряжения в сети, работает даже при обрыве нуля.
• Совместимость с дополнительными модулями - можно добавить вспомогательный контакт XF9 или расцепитель S9/V9 для удалённой сигнализации или управления.

Ограничения применения

• Не подходит для сетей с постоянным током или сложной формой тока утечки (пульсирующие, импульсные) - требуют тип A или B.
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без дополнительной защиты (коробки, герметичные щиты).
• Не рекомендован для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания.
• Нельзя применять вместо УЗО в двухпроводных системах TN-C - требуется отдельный PE-проводник.

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома.
• Щитовая защита трёхфазного станка с двигателем мощностью до 4 кВт.
• Распределительный щит производственного цеха с несколькими асинхронными двигателями.
• Система освещения и силовой нагрузки в торговом центре с общей нейтралью.

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - если автомат не отключится, он неисправен.
• Проверяйте работоспособность NB310L/3N (R) ГСИ ежемесячно - это требование ПУЭ и гарантия жизни.
• При замене старого автомата убедитесь, что новый имеет ту же ширину (4 модуля) и тип отключения нуля.
• Не используйте этот аппарат для защиты одного лишь освещения - лучше выбрать более чувствительный вариант (10 мА) или отдельное УЗО.
• Если в щите есть частотники, ИБП или LED-драйверы - рассмотрите возможность установки типа A вместо AC.
