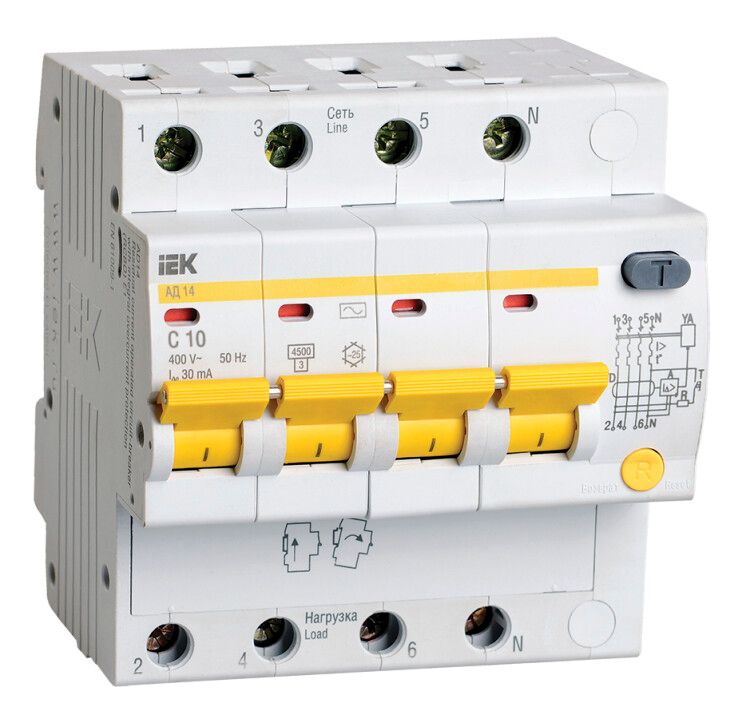

Выключатель автоматический дифференциального тока 4п C 10А 30мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-010-C-030

Автоматический дифференциальный выключатель IEK АД-14 - устройство для защиты человека от поражения электрическим током, а также оборудования от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в промышленных распределительных щитах. Артикул mad10-4-010-c-030 соответствует модели АД-14 с четырьмя полюсами и номинальным током 10 А.

Назначение и область применения

Выключатель автоматический дифференциальный АД-14 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями. Также он защищает электропроводку и оборудование от последствий перегрузок, коротких замыканий и утечек тока. Устройство применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах цехов, складских комплексах и других помещениях с повышенной нагрузкой. Наличие коммутируемого нейтрального проводника позволяет использовать его в сетях с TN-S и TN-C-S системами заземления.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Количество полюсов: 4 - защита всех фаз и нейтрали одновременно;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные;
• Характеристика срабатывания: C - оптимальна для промышленных нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы);
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защита от прикосновений пальцев и твердых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы;
• Ширина по модулям: 4,9 - занимает почти 5 стандартных модулей на DIN-рейке;
• Глубина монтажа: 72,1 мм - требует достаточного места внутри щита;
• Диапазон температур: от -25 C до +40 C - работает в неотапливаемых помещениях, но не на улице;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в условиях повышенной влажности;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Степень загрязнения: 2 - допустимо наличие пыли и небольшого количества конденсата в помещении;
• Система индикации: есть индикатор срабатывания по дифференциальному току (не светится при нормальной работе, горит после отключения).

Совместимость и монтаж

Выключатель АД-14 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением от 0,5 до 35 мм2. Каждый полюс имеет отдельную защиту от сверхтоков - это важно для равномерной нагрузки в трёхфазных цепях. Нейтральный проводник коммутируется, что обеспечивает полное отключение цепи при аварии. Устройство совместимо с другими компонентами серии KARAT от IEK. Обращайте внимание на глубину монтажа - 72,1 мм - чтобы не задеть соседние элементы в щите.

Безопасность и стандарты

Выключатель АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, которые регламентируют безопасность устройств типа УЗО+АВ. Также сертифицирован по ТУ 3422-033-18461115-2010. Индикация срабатывания позволяет оперативно диагностировать причину отключения - утечка тока или перегрузка. Отличается от обычных автоматов тем, что реагирует именно на дифференциальный ток (утечку), а не только на превышение тока.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите;
• Защита каждого полюса от перегрузок и КЗ - надёжнее, чем в устройствах с общей защитой;
• Предельная отключающая способность 4,5 кА - подходит для промышленных сетей с высокой токовой нагрузкой;
• Индикация срабатывания - упрощает поиск причины отключения;
• Поддержка коммутируемого нейтрали - необходима для современных систем заземления;
• Совместимость с DIN-рейкой - легко заменяется и обслуживается.

Ограничения применения

• Не подходит для внешних установок - степень защиты IP20 не защищает от влаги и пыли;
• Реагирует только на переменный ток утечки (AC) - не сработает при постоянных утечках (например, от импульсных БП или сварочных аппаратов);
• Не рекомендуется для бытовых квартир - 30 мА слишком чувствительно для слаботочных цепей, лучше применять 10–30 мА с меньшим номиналом;
• Температурный диапазон ограничен - не работает ниже -25 C и выше +40 C;
• Не имеет защиты от перенапряжения - требуется отдельный УЗИП при наличии скачков напряжения.

Примеры использования

• Щит управления станком с трехфазным двигателем - защита персонала и оборудования;
• Распределительный щит цеха с группой розеток и освещения - предотвращает пожары от утечек;
• Система питания насосной станции - исключает риск удара током при ремонте;
• Промышленные системы кондиционирования - надёжная защита при длительной нагрузке.

Практические советы

• Выбирая АД-14, проверьте, что ваша сеть использует TN-S или TN-C-S - иначе коммутируемый нейтраль будет лишним;
• При монтаже не затягивайте зажимы чрезмерно - это повредит медные жилы и вызовет нагрев;
• Проверяйте работу кнопки «Тест» ежемесячно - она имитирует утечку и подтверждает исправность;
• Если в щите много таких устройств, помечайте каждый - так проще найти источник отключения;
• Для сетей с частыми ложными срабатываниями - проверьте изоляцию кабелей и наличие старых приборов с утечками (например, старые ТЭНы);
• Посадочный диаметр кабеля - до 35 мм2, но не забывайте про радиус изгиба - минимальный радиус для многожильного кабеля - 10×диаметр жилы.
