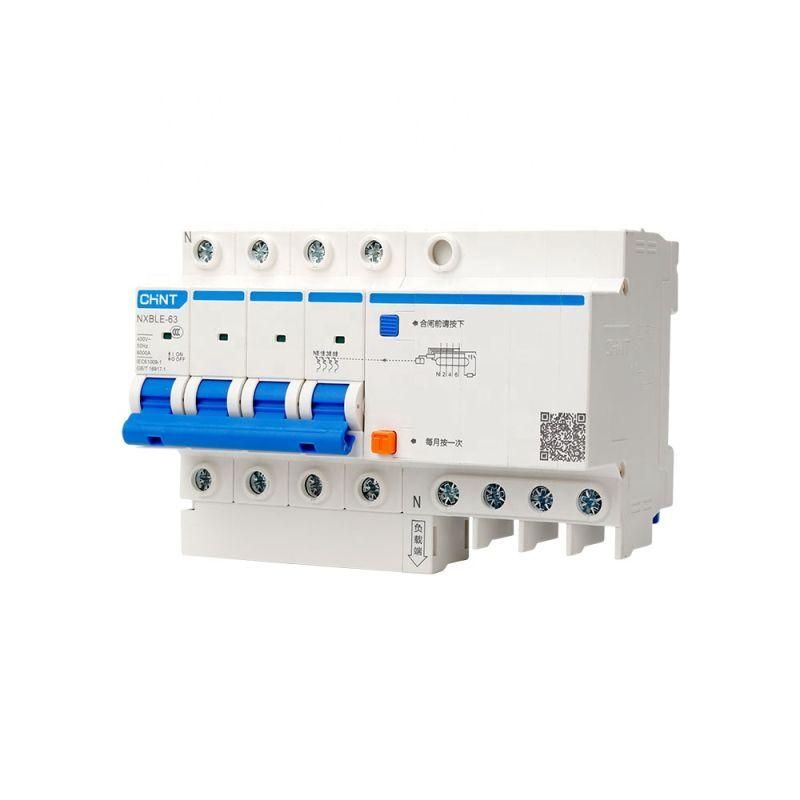

Выключатель автоматический дифференциального тока NXBLE-63 4P C10 30mA тип AC 6kA (R) | 982156 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с артикулом 982156 от бренда CHINT предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях переменного тока. Устройство сочетает функции обычного автомата и дифференциальной защиты, обеспечивая надежную работу в бытовых, коммерческих и промышленных объектах.

Назначение и область применения

Выключатель NXBLE-63 (R) защищает электрические сети от:

• поражения человека током при косвенном прикосновении (утечка ≥ 30 мА);
• возгораний из-за утечек тока через изоляцию;
• перегрузок и коротких замыканий.

Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где требуется высокая степень безопасности. Подходит для защиты групповых линий: розеток, оборудования, систем освещения. Особенно важен там, где есть повышенная влажность или риск повреждения изоляции - например, на кухнях, в ванных, мастерских, на конвейерах.

Технические характеристики

• Номинальный ток: 10 А - позволяет подключать нагрузку до 2,2 кВт при 220 В или до 6,6 кВт при 380 В.
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки переменного тока (стандартный тип для большинства бытовых и промышленных устройств).
• Номинальный ток утечки: 30 мА - чувствительность, соответствующая требованиям безопасности для защиты людей.
• Номинальное напряжение: 400 В - рассчитан на трехфазные сети 380 В с нулевым проводником.
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно, что необходимо при отключении незащищенной нейтрали.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели (например, насосы, вентиляторы).
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам (молнии, коммутационные помехи).
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита.
• Ширина модуля: 7,5 мм - занимает один модуль на DIN-рейке, компактен.
• Рабочая температура: от -25C до +70C - подходит для неотапливаемых помещений и холодных цехов.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу - важно соблюдать направление при сборке щита. Ноль подключается к специальному выводу, так как устройство отключает незащищенную нейтраль - это исключает опасность сохранения потенциала на нулевом проводе после срабатывания.

Фазы A, B, C и N должны быть правильно подсоединены согласно маркировке на корпусе. Перед первым запуском обязательно проверьте правильность подключения с помощью тестовой кнопки.

Безопасность и стандарты

NXBLE-63 (R) соответствует международным нормам IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена с использованием электронной платы, обеспечивающей точное срабатывание даже при слабых утечках. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000, что гарантирует долгую службу в условиях частых операций.

Преимущества

• Отключение нейтрали - снижает риск поражения током при отказе нулевого провода.
• Яркий индикатор положения контактов - сразу видно, сработал ли аппарат.
• Кнопка «Тест» - позволяет ежемесячно проверять исправность дифзащиты без спецоборудования.
• Компактный формат - экономит место в щите, особенно при множестве защитных устройств.
• Готов к расширению - можно подключить вспомогательные контакты (AX-X1, AL-X1) или расцепители (SHT-X1, OUVT-X1) для удалённой сигнализации или автоматизации.

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током (AC).
• Не защищает от утечек постоянного тока или импульсных токов - для таких задач нужны типы A или B.
• IP20 - нельзя устанавливать вне щита, в сырых местах, на улице или в открытых помещениях.
• Не рекомендован для питания мощных двигателей с высокими пусковыми токами - лучше использовать тип D.
• Требуется регулярная проверка кнопкой «Тест». Без этого защита может оказаться неработоспособной.

Примеры использования

• Защита группы розеток в квартире или офисе - основное применение.
• Щит на этаже многоквартирного дома - вместо нескольких однополюсных устройств используется один 4P-выключатель.
• Оборудование на производстве: станки, насосы, конвейеры с металлическим корпусом - предотвращает удар током при пробое изоляции.
• Системы освещения в подвалах, парковках - где возможна повышенная влажность и доступ к проводке.

Практические советы

• Выбирая NXBLE-63 (R), убедитесь, что ваша сеть имеет четвертый провод (N) - он обязателен для работы 4P-устройства.
• Проверяйте состояние аппарата кнопкой «Тест» каждый месяц - это законодательно рекомендовано и продлевает срок службы системы безопасности.
• При установке в щит с несколькими АВДТ - не допускайте перекрестного подключения нулей между различными группами.
• Если нужна сигнализация срабатывания - используйте дополнительный контакт AL-X1, чтобы подключить световой индикатор или систему контроля.
• Не заменяйте этот выключатель обычным автоматом - потеряете защиту от утечек, что увеличивает риск травм и пожара.
