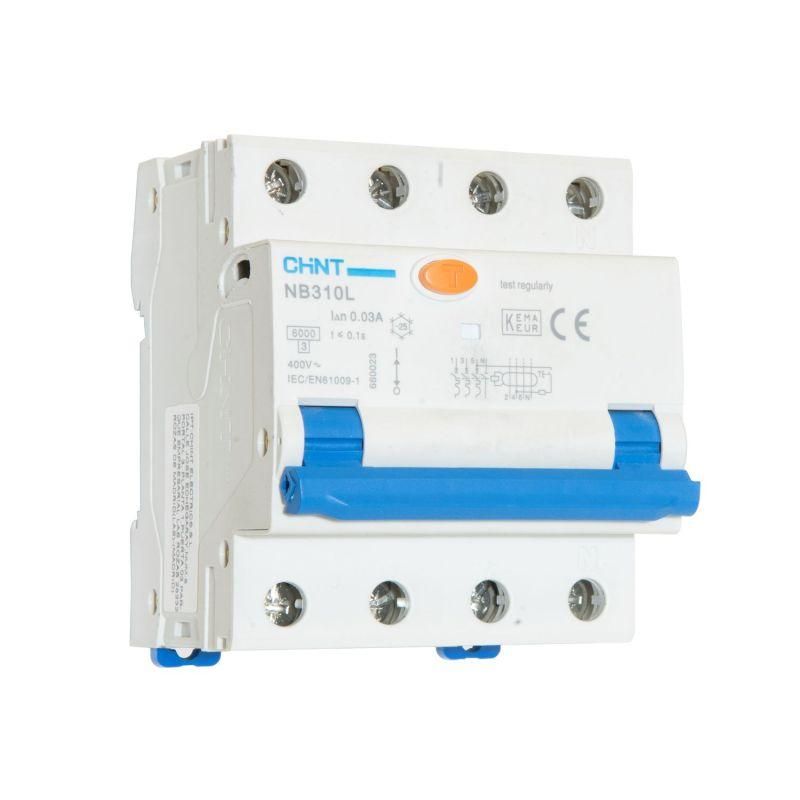

Выключатель автоматический дифференциального тока 4п (3P+N) C 10А 30мА тип A 6кА NB310L/3N (R) CHINT 660011

Автоматический выключатель дифференциального тока NB310L/3N (R) от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока, что делает его универсальным решением для однофазных и трёхфазных систем с нулевым проводником.

Назначение и область применения

Выключатель автоматический дифференциального тока NB310L/3N (R) используется в сетях переменного тока 400 В, 50/60 Гц для защиты участков цепи, где есть риск утечки тока - например, в помещениях с повышенной влажностью (кухни, ванные комнаты), на производстве с использованием электронного оборудования, а также в распределительных щитах жилых домов и офисов. Он защищает от косвенных прикосновений, когда человек случайно касается корпуса повреждённого оборудования. Также применяется для защиты групповой сети, питаемой от трёх фаз с нейтралью (3P+N).

Технические характеристики

• Номинальный ток: 10 А - допустимая постоянная нагрузка без срабатывания
• Номинальный ток утечки: 30 мА - чувствительность к опасному току утечки, достаточная для защиты человека
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, светодиодных светильников, зарядных устройств)
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нейтралью
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры)
• Количество полюсов: 4 (3P+N) - отключаются все три фазы и ноль одновременно
• Род тока: переменный (AC)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения (молнии, коммутационные броски)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли - требует установки внутри закрытого щита
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке
• Рабочий диапазон температур: -25…+40 C - подходит для установки в неотапливаемых помещениях
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Отключение нейтрали: да - ноль отключается вместе с фазами, исключая потенциал на оборудовании после отключения

Совместимость и монтаж

Устройство NB310L/3N (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов - снизу, что соответствует правилам сборки щитов. Для подключения используются клеммы, рассчитанные на медные провода сечением до 25 мм2. Нейтральный проводник подключается к специальному выводу N, который отключается при срабатывании. Устройство совместимо со всеми моделями серии NB310L, включая другие номиналы (6–40 А) и типы (AC, A). Не рекомендуется использовать с источниками постоянного тока или смешанными цепями DC+AC.

Безопасность и стандарты

Выключатель NB310L/3N (R) соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Конструкция - электромеханическая, то есть срабатывает даже при отсутствии питания, что повышает надёжность. Механическая износостойкость - 10 000 циклов включения/отключения, электрическая - 2 000 циклов. Это гарантирует долгую службу при регулярном использовании. Индикатор положения контактов позволяет визуально определить, включен ли аппарат.

Преимущества

• Защита типа A - эффективна против утечек от современных бытовых приборов (ИБП, LED-свет, инверторы)
• Отключение нейтрали - снижает риск остаточного напряжения на оборудовании
• Высокая отключающая способность (6 кА) - подходит для мест с большой мощностью КЗ
• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных аналогов
• Совместимость с DIN-рейкой - легко интегрируется в существующие щиты

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного щита
• Не работает с постоянным током - нельзя применять в цепях с PV-панелями, аккумуляторами или DC-системами
• Не подходит для защиты от прямых прикосновений - только от косвенных (при пробое изоляции)
• Не имеет встроенной сигнализации аварии - требуется внешний контакт XF9 для удалённой индикации
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций

Примеры использования

• Щитовая группа на кухне - защита розеток для микроволновки, кофемашины, плиты
• Распределительный щит многоквартирного дома - защита одной квартиры или этажа
• Производственный участок - питание станков с ЧПУ, насосов, конвейеров с частотными преобразователями
• Офисное помещение - защита серверной, компьютерных стоек, UPS-источников

Практические советы

• Проверяйте работоспособность NB310L/3N (R) ежемесячно через кнопку «Тест». Если он не отключается - замените устройство.
• При установке соблюдайте полярность: фазы L1-L3 и ноль N должны быть правильно подключены к соответствующим клеммам.
• Выбирайте этот автомат именно тогда, когда в цепи есть оборудование с выпрямителем (LED, инверторы, зарядки). Для обычных нагревателей достаточно типа AC.
• Если нужна дистанционная сигнализация срабатывания - используйте дополнительный контакт XF9.
• Не устанавливайте несколько таких устройств на одну линию - возможны ложные срабатывания из-за суммарной утечки.
• Посадочный диаметр клемм - 8 мм. Используйте наконечники с подходящим размером для надёжного контакта.
