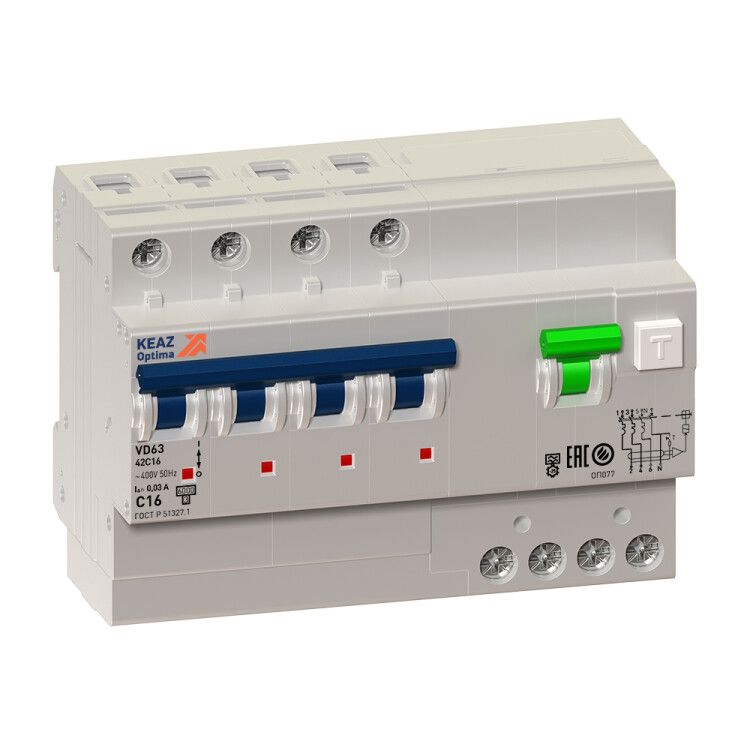

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42C10-A-УХЛ4 4п 10А C 30мА тип A | 103475 КЭАЗ

Автоматический дифференциальный выключатель OptiDin VD63-42C10-A-УХЛ4 сочетает функции защиты от перегрузок, коротких замыканий и утечек тока - идеально подходит для безопасного управления групповыми цепями в жилых и коммерческих объектах.

Назначение и область применения

OptiDin VD63-42C10-A-УХЛ4 предназначен для защиты людей от поражения электрическим током при повреждении изоляции оборудования или случайном контакте с токоведущими частями. Также защищает от пожаров, вызванных утечками тока или замыканиями на землю. Применяется в сетях переменного тока 50 Гц с глухозаземлённой нейтралью, номинальным напряжением до 400 В. Подходит для установки в распределительных щитах многоквартирных домов, офисов, гостиниц и других общественных зданий.

Технические характеристики

• Номинальный ток: 10 А
• Дифференциальный ток утечки: 30 мА - чувствителен к малым утечкам, обеспечивающим защиту человека
• Тип срабатывания по току утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной бытовой техники с выпрямителями)
• Количество полюсов: 4 - защищает три фазы и нейтраль одновременно
• Номинальная отключающая способность: 6 кА - способен отключить цепь при больших токах КЗ
• Характеристика теплового и электромагнитного расцепления: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, небольшие двигатели)
• Номинальное напряжение изоляции: 400 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• С коммутируемым нейтральным проводником: да - нейтраль отключается вместе с фазами, исключает опасные потенциалы
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные кабели
• Модульная ширина: 7 модулей - занимает 126 мм по стандарту DIN
• Способ монтажа: на DIN-рейку
• Глубина монтажа: 5,5 мм - компактный профиль, удобен для плотной сборки щитов
• Частота: 50 Гц
• Тип напряжения: переменный (AC)
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (пыль, конденсат)

Совместимость и монтаж

OptiDin VD63-42C10-A-УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением до 25 мм2. Нейтральный проводник обязательно подключается через коммутируемый контакт - игнорирование этого требования нарушает работу защиты. Устройство совместимо с другими элементами серии OptiDin: можно собирать комплексные щиты с автоматами, УЗО и дифавтоматами одного бренда. Монтаж возможен только в закрытых распределительных щитах с классом защиты не ниже IP54.

Безопасность и стандарты

OptiDin VD63-42C10-A-УХЛ4 соответствует ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008. Произведён в соответствии с международными нормами безопасности для устройств дифференциальной защиты. Электромеханическая схема гарантирует работу даже при обрыве нулевого провода и отсутствии напряжения в сети - важное преимущество для систем, где требуется гарантированная защита.

Преимущества

• Защита от всех видов токов утечки - переменных и пульсирующих постоянных (тип A), что актуально для современного оборудования (ИБП, светодиодные светильники, зарядные устройства)
• Комбинированная защита: от перегрузок, КЗ и утечек в одном устройстве - экономит место в щите
• Отключение нейтрали - исключает риск появления опасного потенциала на корпусах при обрыве PEN-проводника
• Высокая механическая прочность и термическая стойкость - подтверждена тестированием по классу 3 токоограничения
• Широкий диапазон рабочих температур - пригоден для установки в холодных помещениях (чердаки, подвалы, наружные щитовые)

Ограничения применения

• Не применяется в сетях с TN-C - необходима схема TN-S или TT с отдельным PE-проводником
• IP20 не допускает установку во влажных или пыльных местах вне щита
• Не подходит для защиты цепей с высоким пусковым током (большие двигатели, компрессоры) - для них нужна характеристика D
• Не используется в цепях постоянного тока
• Не рекомендуется для последовательного включения нескольких устройств без координации - может нарушиться селективность

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток на кухне и в ванной
• Распределительный щит торгового центра - защита освещения и точек питания
• Оборудование кафе - защита холодильных установок, микроволновок, кофе-машин
• Подъездные щиты с неотапливаемыми помещениями - благодаря UHL4 может работать зимой при минусовых температурах

Практические советы

• Проверьте перед монтажом, чтобы нейтральный провод был подключен именно к выводу с пометкой N - неверное подключение делает защиту бесполезной
• При сборке щита используйте кабели сечением не более 25 мм2 - превышение может привести к нагреву и выходу из строя
• Для селективной защиты (поэтапное отключение) выбирайте модели с маркировкой “S” - они есть в линейке OptiDin, но не в этой конкретной версии
• Рекомендуется проверять работоспособность кнопкой “T” ежемесячно - особенно в условиях повышенной влажности
• При использовании в старых зданиях с необновлённой проводкой - убедитесь, что заземление выполнено правильно, иначе устройство будет срабатывать ложно
