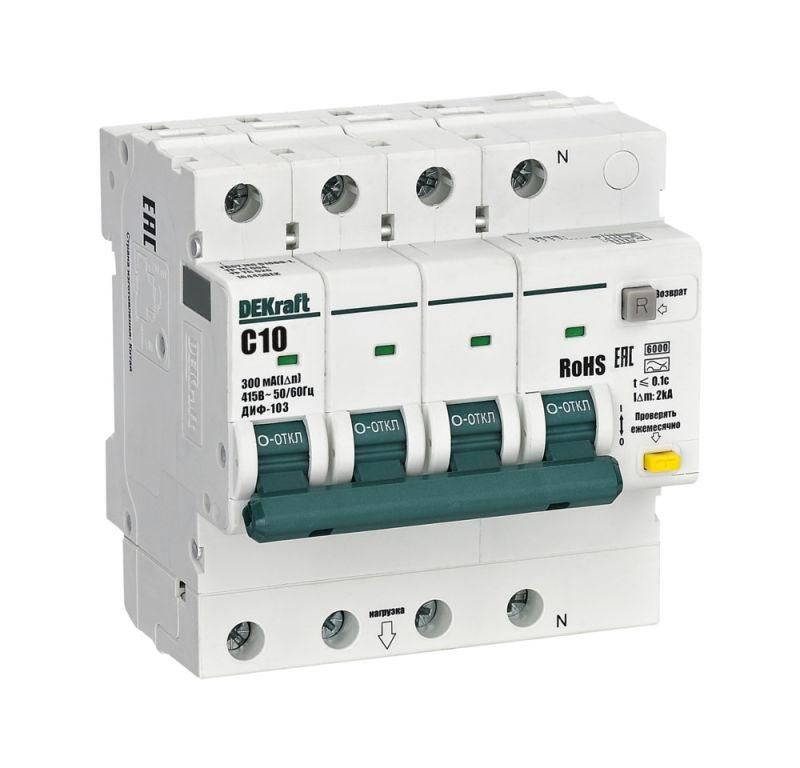

Выключатель автоматический дифференциального тока АВДТ 3P+N 10А 300мА A х-ка C ДИФ-103 6кА | 16445DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты цепей от перегрузки, короткого замыкания и утечки тока до 300 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16445dek.

Назначение и область применения

ДИФ-103 защищает людей от поражения электрическим током при прикосновении к поврежденной изоляции и предотвращает пожары, вызванные утечками тока. Также обеспечивает защиту от перегрузок и коротких замыканий. Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах освещения и силовых цепях. Особенно актуален там, где есть повышенная опасность поражения током - влажные помещения, кухни, бассейны, производственные участки с металлическими корпусами оборудования.

Технические характеристики

• Номинальное напряжение: 415 В переменного тока (AC)
• Номинальный ток: 10 А
• Количество полюсов: 4 (3 фазы + N, с коммутируемым нейтральном)
• Номинальный ток утечки: 300 мА (0,3 А)
• Тип дифференциального расцепителя: A - реагирует на переменный и пульсирующий постоянный ток утечки
• Характеристика времятоковой зависимости: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальная отключающая способность: 6 кА
• Номинальное импульсное напряжение: 4 кВ
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Монтаж: на DIN-рейку шириной 35 мм
• Глубина монтажа: 73 мм
• Ширина: 88,5 мм (4,5 модуля)
• Степень загрязнения: 2 - допустимо использование в обычных условиях без значительного скопления пыли и влаги

Совместимость и монтаж

ДИФ-103 совместим со всеми стандартными DIN-рейками 35 мм. Установка выполняется так же, как и для обычных автоматических выключателей - фиксация защелкой. Коммутируемый нейтральный проводник позволяет полностью отключить цепь при срабатывании, что соответствует требованиям безопасности для помещений с высокой степенью риска. Для подключения используйте кабель сечением до 16 мм2 (медный). Клеммы рассчитаны на надежную фиксацию без дополнительных инструментов. Устройство совместимо с унифицированными аксессуарами серии ВА-101 - например, с сигнализирующими контактами или блокировочными механизмами.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит вредных веществ, запрещённых в ЕС
• Электронный тип расцепителя - требует внешнего питания, поэтому работает даже при слабых утечках, но не сработает при полном отключении сети
• Индикация срабатывания: красная кнопка “R” выступает при срабатывании по утечке - легко определить причину отключения
• Окошко-индикатор положения контактов показывает, находится ли выключатель в состоянии “ON” или “OFF”

Преимущества

• Боковые каналы охлаждения снижают нагрев при длительной работе - увеличивает срок службы
• Индикация срабатывания по утечке (“R”) и положению контактов ускоряет диагностику отказов
• Унификация с серией ВА-101 - можно использовать одни и те же аксессуары для комплексной системы защиты
• Конструкция с коммутируемым нейтральным проводником исключает риск сохранения потенциала на нулевой жиле после отключения

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не защищает от пыли и влаги
• Электронный тип расцепителя требует наличия напряжения на входе - не сработает при полном отключении питания
• Не рекомендуется для цепей с большим количеством импульсных нагрузок (частотные преобразователи, светодиодные драйверы) - возможны ложные срабатывания
• Запрещено применять в системах TN-C - требуется отдельный PE-проводник

Примеры использования

• Защита группы розеток в кухне ресторана
• Общая защита осветительной сети в офисном здании
• Входной аппарат в ГРЩ производственного цеха с металлическими станками
• Распределительный щит в медицинском кабинете

Практические советы

• Перед монтажом проверьте соответствие номинала тока (10 А) нагрузке - не подключайте мощные тепловые приборы (электрокотлы, печи) без учета запаса
• При использовании в многоквартирных домах - устанавливайте ДИФ-103 на этажные щиты, а не на каждый квартире, чтобы избежать массового отключения
• Проверяйте работоспособность ежемесячно через кнопку “T” (тест) - она имитирует утечку тока
• Учитывайте габариты: ширина 88,5 мм занимает 4,5 модуля - планируйте место в щите заранее
• Для точной диагностики отключений - обращайте внимание на цвет индикатора “R”: если он вышел - причина именно в утечке, а не в перегрузке
