Выключатель автоматический дифференциального тока АД14 4п 32А C тип AC (6,5 мод) | MAD15-4-032-C-030 GENERICA IEK

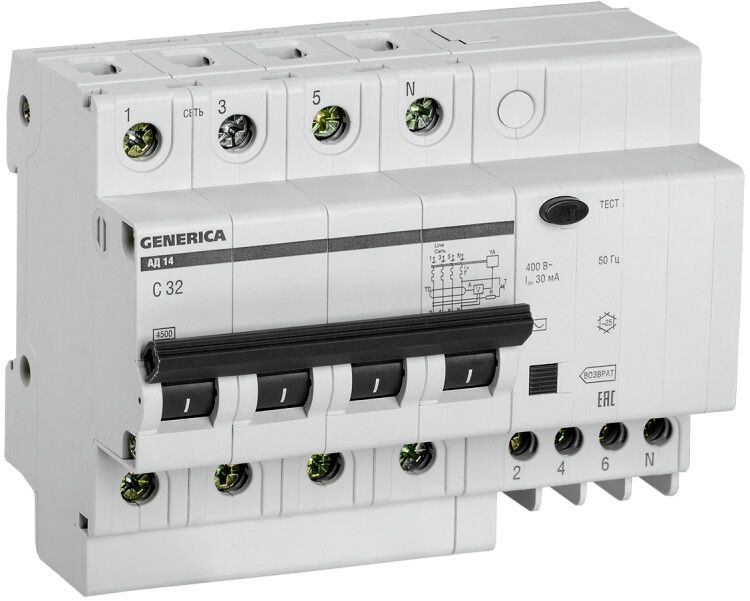

Автоматический выключатель дифференциального тока АД14 от GENERICA (артикул mad15-4-032-c-030) сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве на 4 полюса. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита человека и оборудования.

Назначение и область применения

Этот выключатель защищает людей от поражения электрическим током при случайном контакте с токоведущими частями - благодаря чувствительности 30 мА он сработает до того, как ток станет опасным для жизни. Также он предотвращает возгорание из-за перегрузок и коротких замыканий в цепях переменного тока. Применяется в групповых линиях освещения, розеточных контуров, бытовой техники, насосов, вентиляторов и другого оборудования с заземлёнными корпусами. Особенно актуален там, где есть повышенная влажность - ванные комнаты, кухни, подвалы, производственные участки.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток утечки: 30 мА - порог срабатывания при утечке на землю
• Тип тока: переменный (AC) - работает только с сетью 50 Гц, не подходит для постоянного тока
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, компрессоры)
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Ширина: 6,5 модуля (модуль = 17,5 мм) - занимает место в щите шириной ~114 мм
• Глубина монтажа: 75 мм - требует достаточного пространства внутри шита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает тепловую нагрузку на провода
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нейтральный проводник: да - имеет контакт для подключения N-проводника

Совместимость и монтаж

Устройство монтируется на DIN-рейку типа 35 мм, как стандартные автоматы. Для правильной установки важно обеспечить доступ к клеммам сверху и снизу. Все четыре полюса подключаются: три фазы (L1, L2, L3) и ноль (N). Нулевой проводник проходит через аппарат - его нельзя отключать отдельно. Монтаж допускается только в сухих помещениях из-за степени защиты IP20. Убедитесь, что глубина шита позволяет полностью поместить устройство - минимум 75 мм. Не используйте адаптеры или удлинители для монтажа - это нарушает герметичность и надёжность соединений.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC 61009-1 и ГОСТ Р 51326.1. Класс токоограничения 3 обеспечивает соответствие уровню безопасности для жилых и общественных зданий. Сертифицирован для работы в системах TN-S и TN-C-S. Не предназначен для использования в взрывоопасных средах или на открытых площадках без дополнительной защиты.

Преимущества

• Объединяет два уровня защиты - дифференциальный ток и автоматическое отключение при перегрузке/КЗ
• Имеет четко выраженные положения “Вкл” / “Выкл”, удобные для проверки состояния
• Положение рычага после срабатывания показывает причину - утечка или перегрузка
• Надёжная механическая конструкция с долгим сроком службы - 15 лет
• Поддерживает работу с нулевым проводником - исключает риск потери защитного заземления

Ограничения применения

• Не работает с постоянным током - только переменный (AC) 50 Гц
• IP20 не защищает от влаги - запрещено устанавливать вне закрытых щитов или в сырых местах без бокса
• Не подходит для цепей с высоким коэффициентом гармоник (например, мощные ИБП, LED-драйверы) - возможны ложные срабатывания
• Не рекомендуется использовать как единственный защитный элемент в сложных системах - лучше применять в паре с УЗО и автоматом
• Не предназначена для управления нагрузкой - только защита, не коммутирование

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Линия питания стиральной машины, бойлера, духового шкафа
• Трёхфазный двигатель насоса в системе водоснабжения
• Щитовая группа для офисного оборудования с компьютерами и серверами
• Цепь освещения в подземном гараже с заземлением

Практические советы

• Проверяйте целостность нулевого провода перед подключением - обрыв N вызовет отказ защиты
• После монтажа обязательно нажмите кнопку “Т” - тестирование должно вызывать отключение
• Проводите тестирование один раз в месяц - даже если устройство кажется работоспособным
• Выбирайте этот выключатель вместо двух отдельных устройств (УЗО + автомат), чтобы экономить место в щите
• Учитывайте посадочные размеры: 6,5 модулей - не забудьте зарезервировать место рядом для других автоматов
• Не смешивайте с другими сериями в одном щите без учёта совместимости клемм и зажимов
