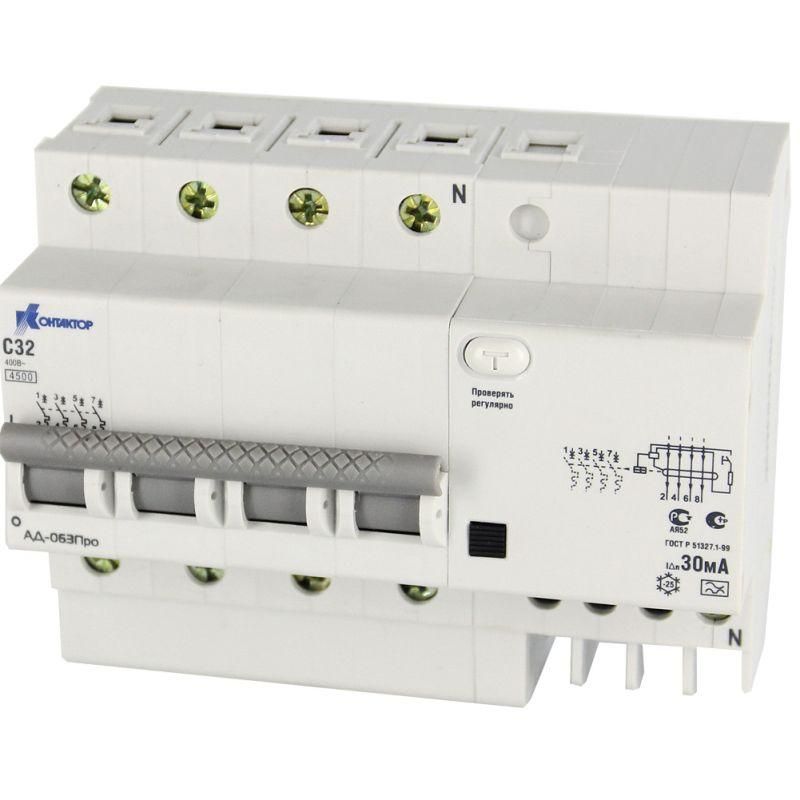

Выключатель автоматический дифференциального тока АД-063, 4P, 25А, Idn-30mA, тип А | 7000643 Контактор (Legrand)

Автоматический дифференциальный выключатель АД-063 от Контактор Ульяновск - это устройство защиты от утечек тока и перегрузок для четырёхпроводных сетей переменного тока. Он сочетает функции обычного автомата и устройства защитного отключения (УЗО), обеспечивая безопасность людей и оборудования. Артикул 7000643 подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

АД-063 защищает электрические цепи от двух видов опасностей: токов утечки (например, при прикосновении к оголённым проводникам) и перегрузок/коротких замыканий. Подходит для защиты групповых линий, где есть чувствительная электроника - компьютеры, бытовые приборы, системы управления, насосы, освещение. Часто используется в квартирах, офисах, мастерских, на производствах с частотными преобразователями и сварочным оборудованием.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В;
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам выше этого значения, что соответствует требованиям безопасности для человека;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от выпрямителей, инверторов, ЭПРА);
• Характеристика расцепления: C - срабатывает при кратковременных перегрузках до 5–10× номинала, подходит для нагрузок с пусковыми токами (двигатели, светильники);
• Отключающая способность: 4,5 кА - способен отключить цепь при аварийном токе короткого замыкания до этой величины;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно; при утечке отключаются все контакты;
• Монтаж: на DIN-рейку шириной 6,5 модуля (17,5 мм каждый);
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - устанавливается внутри закрытых щитов;
• Частота: 50 Гц - предназначен для сети с промышленной частотой в России и странах СНГ;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но без конденсата;
• Степень загрязнения: 2 - можно использовать в помещениях со средним уровнем запылённости (не в цехах с металлической стружкой или химическими выбросами).

Совместимость и монтаж

АД-063 совместим с любыми DIN-рейками стандарта EN 60715. Ширина 6,5 модуля требует свободного места в щите - перед установкой проверьте доступную ширину. Монтировать следует только после отключения питания. Подключение: входные провода - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Нулевой провод нельзя разрывать другими устройствами - он проходит через аппарат полностью. Для правильной работы важно соблюдать полярность при подключении ноля.

Безопасность и стандарты

АД-063 соответствует международному стандарту IEC 61009-1 и российским нормам ГОСТ Р 50807. Применяется в системах TN-S и TN-C-S. Соответствует требованиям ПУЭ для защиты человек от поражения током. Не является средством против перенапряжений - для этого нужны дополнительные устройства (грозоразрядники, стабилизаторы).

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите;
• Тип А позволяет работать с современной техникой, использующей импульсные источники питания (LED, инверторы, зарядки);
• Фиксированная отключающая способность 4,5 кА достаточна для большинства квартир и малых предприятий;
• Наличие тестовой кнопки - позволяет регулярно проверять работоспособность без специнструментов;
• Производится компанией Контактор Ульяновск - известным российским изготовителем, обеспечивающим совместимость с продукцией Legrand.

Ограничения применения

• Не применяется в открытых или влажных местах - степень защиты IP20 исключает использование вне щита;
• Не подходит для сетей с постоянным током - только переменный (AC);
• Не рекомендован для цепей с высоким уровнем помех (например, мощные индукционные печи) - возможны ложные срабатывания;
• Не защищает от перенапряжений, скачков напряжения и грозовых импульсов;
• Не предназначена для защиты одного потребителя мощностью более 5,5 кВт - при длительной работе близко к пределу возможен нагрев и преждевременный износ.

Примеры использования

• Защита группы розеток в кухне с микроволновкой, кофе-машиной и холодильником;
• Щитовая защита в офисе - питание серверов, принтеров, мониторов;
• Линия питания станка с ЧПУ или инверторного сварочного аппарата;
• Освещение в помещении с LED-светильниками и драйверами;
• Подключение кабельных каналов с несколькими точками потребления в цеху.

Практические советы

• Проверяйте посадочные размеры - ширина 6,5 модуля требует минимум 115 мм свободного места в щите;
• При установке нескольких АД-063 в один щит, следите за порядком подключения нуля - он должен идти отдельной шиной, не смешиваться с другими УЗО;
• Тестируйте устройство ежемесячно кнопкой “T” - даже если всё кажется рабочим, внутренние механизмы могут деградировать;
• Если срабатывает часто - проверьте изоляцию проводов, наличие повреждённых приборов или неправильно подключённый ноль;
• АД-063 - часть серии RCBO. Его можно заменить аналогичным устройством другой марки, если сохранены параметры: 4P, 25A, 30мА, тип A, C-характеристика.
