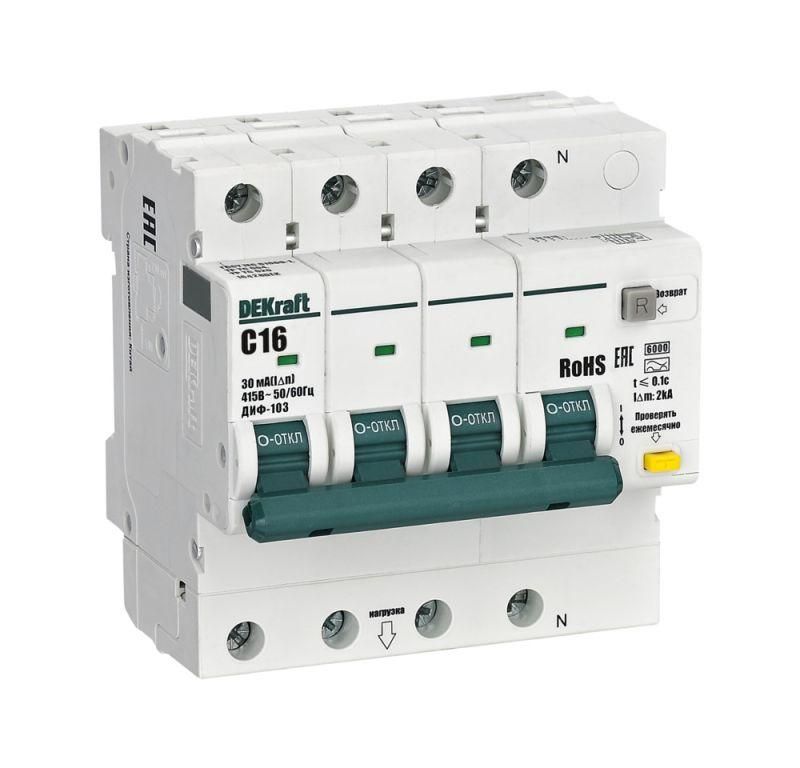

Выключатель автоматический дифференциального тока АВДТ 3P+N 16А 30мА A х-ка C ДИФ-103 6кА | 16428DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft - устройство для защиты людей и оборудования от поражения электрическим током, короткого замыкания и перегрузки. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16428dek.

Назначение и область применения

ДИФ-103 защищает цепи от утечек тока, которые могут возникнуть при повреждении изоляции, неисправностях бытовой техники или случайном прикосновении к токоведущим частям. Устройство сработает при утечке от 30 мА - этого достаточно, чтобы предотвратить опасное поражение человека. Применяется в ВРУ, ГРЩ, распределительных щитах, групповых линиях освещения, розеточных контуров и на входе в оборудование с высокой степенью безопасности - например, в медицинских пунктах, детских учреждениях, кухнях, ванных комнатах и на производствах с повышенной влажностью.

Технические характеристики

• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (подходит для современной техники с импульсными источниками питания - компьютеры, светодиодные светильники, зарядные устройства)
• Номинальный ток: 16 А - допустимый длительный ток нагрузки до 16 ампер
• Количество полюсов: 4 (3P+N) - отключает все фазы и нейтраль одновременно
• Номинальное напряжение: 415 В - рассчитан на трёхфазную сеть 380–415 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для смешанных нагрузок (электродвигатели, люминесцентные лампы, компрессоры)
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от грозовых разрядов)
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - устанавливается внутри закрытых щитов
• Глубина монтажа: 73 мм - требует достаточного места в щите
• Ширина: 88,5 мм - занимает 5 модулей на DIN-рейке (стандарт 17,5 мм на модуль)
• Тип расцепителя: электронный - работает даже при отсутствии напряжения в сети, если питание подано на сам аппарат

Совместимость и монтаж

ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки важно соблюсти полярность: L и N должны быть подключены строго согласно маркировке на корпусе. Нейтральный проводник обязательно проходит через устройство - его отключение является частью функции защиты. Боковые каналы охлаждения позволяют работать при температуре до +40C без снижения надёжности. Совместим с аксессуарами серии ВА-101 - можно использовать дополнительные контакты, блокировки и сигнализацию. Не рекомендуется устанавливать рядом с мощными источниками помех (частотные преобразователи, сварочные аппараты) без экранирования.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит вредных веществ, разрешено применение в ЕС и РФ
• Произведён в соответствии с ГОСТ Р 51326.1 и МЭК 61009-1
• Имеет индикацию срабатывания: красная кнопка “R” выступает при аварийном отключении - легко определить причину отключения
• Окошко-индикатор состояния контактов показывает механическое положение (вкл./выкл.) - отличает отключение по утечке от ручного отключения

Преимущества

• Электронный расцепитель обеспечивает стабильную работу при колебаниях напряжения и в условиях низкой температуры
• Индикация срабатывания по утечке (“R”) позволяет быстро диагностировать проблему без тестера
• Боковые каналы охлаждения увеличивают срок службы и снижают риск перегрева при плотной укладке в щите
• Унифицированные аксессуары от серии ВА-101 упрощают модернизацию и ремонт
• Максимальная чувствительность 30 мА соответствует нормам безопасности для мест с повышенным риском поражения

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от влаги и пыли
• Не срабатывает на чистый постоянный ток утечки - для таких задач требуется тип B
• Не рекомендуется использовать в цепях с высоким уровнем гармонических искажений (более 10%) без предварительной проверки
• Требует наличия рабочего нулевого провода - нельзя применять в системах TN-C
• Не подходит для защиты цепей с токами выше 16 А - необходимо выбирать более мощный аналог

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры
• Входной автомат в щите многоквартирного дома перед группой освещения
• Защита насосов, вентиляторов, конвейеров на производстве
• Подключение к станкам с ЧПУ, где есть риск пробоя изоляции
• Обеспечение безопасности в бассейнах, банях, автомойках

Практические советы

• Перед первым запуском всегда нажимайте кнопку “T” - она проверяет исправность механизма
• Проверяйте состояние индикатора “R” после каждого отключения - если он не вышел, причина не в утечке
• При установке в щит с большим числом автоматов оставьте минимум 10 мм свободного пространства вокруг ДИФ-103 для лучшего теплоотвода
• Не используйте этот автомат вместо обычного УЗО - он сочетает в себе функции автомата и УЗО, поэтому не нуждается в дополнительной защите
• При замене старого устройства убедитесь, что новый ДИФ-103 имеет ту же ширину (88,5 мм) и глубину (73 мм) - иначе потребуется доработка щита
