Выключатель дифференциальный (УЗО) УЗО-03 4п 16А 30мА тип AC 6кА | 14232DEK DEKraft APC

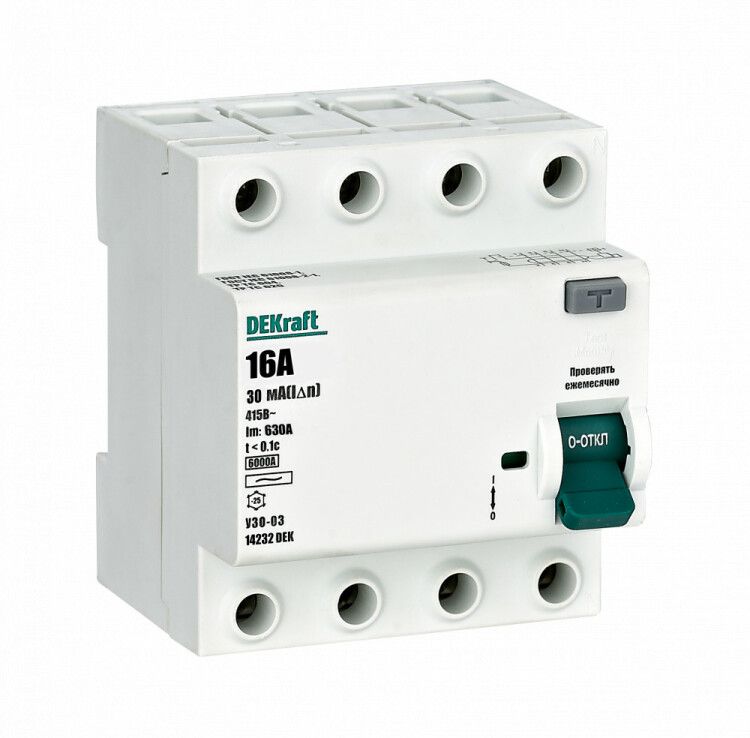

Выключатель дифференциального тока (УЗО) 4P 16А 30мА тип AC 6кА УЗО-03 от DEKraft - это электромеханическое устройство для защиты людей и оборудования от поражения током и пожаров, вызванных утечками тока в однофазных и трёхфазных сетях до 400 В. УЗО-03 устанавливается на DIN-рейку и совмещается с автоматическими выключателями для комплексной защиты цепей.

Назначение и область применения

УЗО-03 защищает электрические сети от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Особенно важно применение в местах с повышенной влажностью - кухнях, ванных комнатах, подвалах, на производстве. Подходит для защиты групповых линий в жилых домах, офисах, промышленном оборудовании, насосных станциях и системах вентиляции.

Технические характеристики

• Тип устройства: электромеханическое УЗО (не зависит от внешнего питания)
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключится за время менее 0,3 сек
• Количество полюсов: 4P - защищает все фазы и ноль одновременно, подходит для трёхфазных сетей с нулевым проводом
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный); не сработает на постоянный или импульсный ток
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует стандартным трёхфазным сетям 230/400 В
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при КЗ с током до 6000 А
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозы)
• Степень защиты IP20: защита от прикосновений пальцами и крупными предметами, но не от пыли и влаги - требует установки внутри щита
• Частота: 50/60 Гц - работает в сетях России и Европы
• Глубина монтажа: 75,5 мм - минимальная глубина щита, необходимая для свободного монтажа

Совместимость и монтаж

УЗО-03 монтируется на стандартную DIN-рейку типа TS35. Для правильной работы необходимо соблюдать порядок подключения: входные кабели - сверху, выходные - снизу. Обязательно соединяйте с автоматическим выключателем, установленным перед УЗО. Номинал автомата должен быть выше на одну ступень: для УЗО 16 А используйте автомат на 20 А, для УЗО 25 А - на 32 А. Это предотвращает срабатывание автомата при нагрузках, которые УЗО ещё может выдержать. Не допускается подключение без заземления - УЗО не заменяет систему заземления, а дополняет её.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, что подтверждает соответствие европейским и российским нормам безопасности. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети - важное преимущество при авариях. Устройство не содержит электронных компонентов, поэтому не боится перегрузок и помех.

Преимущества

• Электромеханическая схема - надёжнее электронных аналогов, особенно при перебоях в питании
• Работает при низких температурах - подходит для холодных помещений и неотапливаемых щитовых
• Фиксированная защита всех четырёх проводников - исключает риск утечки через ноль
• Простой тестовый кнопка - проверка работоспособности одним нажатием
• Ясная маркировка полюсов - снижает вероятность ошибки при монтаже

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для цепей с выпрямителями, LED-драйверами, ИБП
• IP20 не защищает от влаги - нельзя устанавливать вне закрытого щита
• Не защищает от перегрузок и коротких замыканий - обязательно требуется параллельный автомат
• Не рекомендуется использовать в сетях с высоким уровнем гармоник (частые переключения частотных преобразователей)

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щитовая на производстве: защита трёхфазного станка с нулём
• Автоматизация теплицы - контроль утечек в условиях повышенной влажности
• Подъездный щит многоквартирного дома - защита этажной линии
• Система освещения на объекте с бетонными стенами и металлическими конструкциями

Практические советы

• Перед установкой проверьте целостность изоляции проводов - УЗО не спасёт от пробоя, если провода уже повреждены
• При использовании нескольких УЗО в одном щите - делайте селективную координацию: основное УЗО на 100–300 мА, ответвления на 30 мА
• Обязательно протестируйте УЗО после монтажа кнопкой “T” - если не отключилось, проверьте подключение
• Не подключайте ноль от другого УЗО - это вызовет ложные срабатывания
• При монтаже в узком щите учтите глубину 75,5 мм - недостаточно места может затруднить подключение клемм
