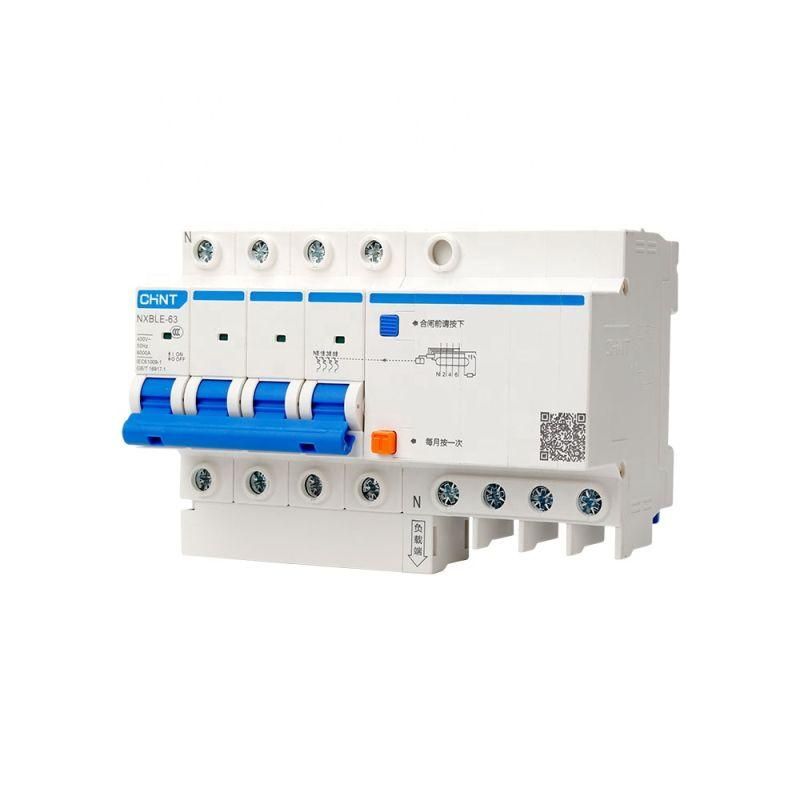

Выключатель автоматический дифференциального тока NXBLE-63 4P C16 30mA тип AC 6kA (R) | 982157 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 16 А и чувствительностью 30 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в четырёхпроводных сетях 400 В. Этот аппарат серии NXBLE-63 от CHINT применяется в жилых, коммерческих и промышленных объектах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

Выключатель NXBLE-63 (R) предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также предотвращения возгораний, вызванных утечками тока. Он сочетает функции обычного автомата (защита от перегрузки и КЗ) и УЗО (защита по дифференциальному току). Подходит для установки в щитах квартир, офисов, производственных помещений, мастерских и других объектов с трёхфазной сетью 400 В. Особенно эффективен там, где используются мощные электроприборы, станки, насосы, системы вентиляции.

Технические характеристики

• Номинальный ток: 16 А
• Номинальный ток утечки: 30 мА (0,03 А) - срабатывает при утечке выше этого значения
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (например, от бытовых приборов)
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно
• Отключающая способность: 6 кА - выдерживает максимальный ток КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, светильники, компрессоры)
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляция)
• Напряжение импульсной прочности: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды
• Ширина: 7,5 модулей - занимает место на DIN-рейке
• Рабочая температура: от -25C до +70C - допустимо использование в неотапливаемых помещениях
• Отключение нейтрали: да - при срабатывании отключается и нулевой провод, повышая безопасность
• Механический ресурс: 20 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода. Для правильной работы важно соблюдать полярность: фазы L1–L3 и N должны быть подключены строго согласно маркировке на корпусе. Нейтраль отключается при срабатывании - это требует учёта при проектировании схемы. Устройство совместимо со всеми стандартными щитами, использующими серию NXBLE-63. Не рекомендуется использовать с постоянным током или в системах TN-C (без отдельного PE).

Безопасность и стандарты

NXBLE-63 (R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Отключение нейтрали при утечке снижает риск поражения током даже при неисправностях в сети. Индикатор на лицевой панели показывает состояние контактов: красное окно = сработал, белое = включен. Работоспособность необходимо проверять ежемесячно кнопкой «Тест». При её нажатии устройство должно отключиться - если нет, замените его.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Отключение нейтрали повышает уровень безопасности при утечках
• Высокая отключающая способность (6 кА) - подходит для промышленных сетей
• Гарантированная долговечность: 20 тыс. механических и 10 тыс. электрических циклов
• Совместим с дополнительными модулями: сигналы, расцепители, вспомогательные контакты

Ограничения применения

• Не подходит для сетей постоянного тока
• Не защищает от постоянных утечек тока (тип DC) - для них нужны другие модели
• IP20 - нельзя устанавливать во влажных местах (ванная, бассейн, улица)
• Не используется в системах TN-C - требуется отдельный PE-проводник
• Не рассчитан на частые включения/отключения - не заменяет контактор

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Щит питания станков с асинхронными двигателями на заводе
• Распределительный щит торгового центра с несколькими фазами
• Линия питания кондиционера или теплового насоса
• Система освещения и силовой нагрузки в административном здании

Практические советы

• Выбирая NXBLE-63 (R), убедитесь, что посадочный диаметр проводов соответствует клеммам (до 25 мм2 для медных)
• При монтаже в щит с другими автоматами - располагайте его рядом с группой, которую он защищает, чтобы минимизировать длину проводов
• Перед первым запуском обязательно нажмите кнопку «Тест» - если не отключится, устройство бракованное
• Если в вашей системе есть частые ложные срабатывания - проверьте изоляцию проводов и наличие старых приборов с утечками
• Для удалённого контроля можно добавить опцию AL-X1 - она передаст сигнал о срабатывании на пульт управления
