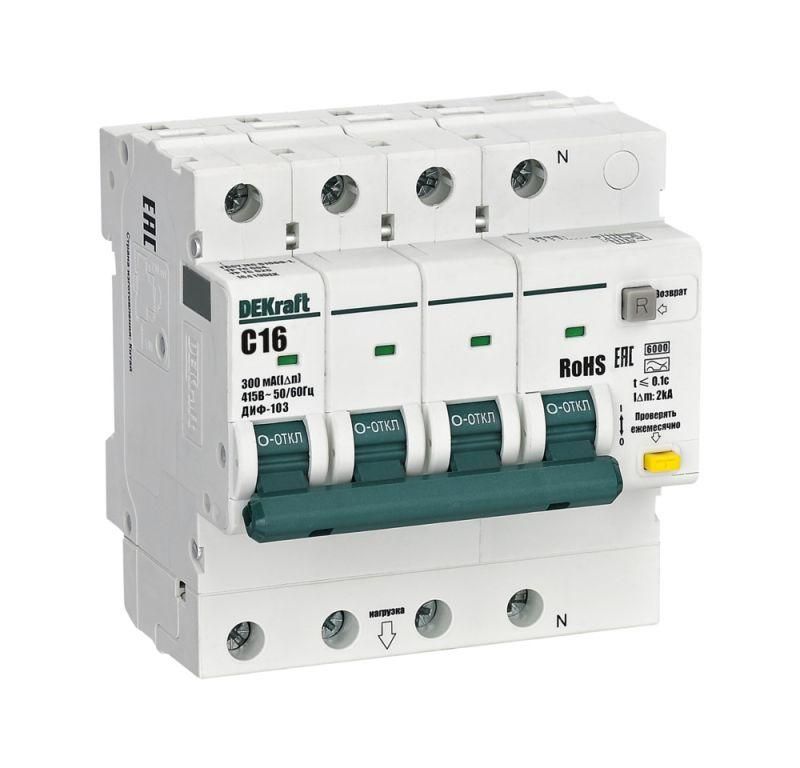

Выключатель автоматический дифференциального тока АВДТ 3P+N 16А 300мА AC х-ка C ДИФ-103 6кА | 16419DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты цепей от перегрузки, короткого замыкания и утечки тока до 300 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16419dek.

Назначение и область применения

ДИФ-103 защищает электроустановки от трёх видов аварийных ситуаций: перегрузки, короткого замыкания и опасной утечки тока, которая может возникнуть при повреждении изоляции или случайном прикосновении к токоведущим частям. Устройство предназначено для установки в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), а также в групповых и распределительных щитах. Применяется в зданиях с высокой плотностью потребления энергии - офисах, школах, больницах, производственных помещениях и складах.

Технические характеристики

• Номинальное напряжение: 415 В переменного тока (AC)
• Номинальный ток: 16 А
• Количество полюсов: 4 (3 фазы + N)
• Номинальный ток утечки: 300 мА (0,3 А)
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока
• Характеристика отключения: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Монтаж: на DIN-рейку шириной 35 мм
• Глубина монтажа: 73 мм
• Ширина: 88,5 мм (5 модулей по 17,5 мм каждый)
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запылённости
• Тип расцепителя: электронный - обеспечивает точное срабатывание при малых токах утечки
• С коммутируемым нейтральным проводником: да - ноль размыкается вместе с фазами

Совместимость и монтаж

ДИФ-103 совместим со всеми стандартными DIN-рейками 35 мм. Ширина 88,5 мм занимает 5 модулей - учитывайте свободное место в щите. Наличие коммутируемого нулевого провода требует правильного подключения: ноль должен проходить через аппарат, а не bypass’иться. Для удобства монтажа предусмотрены унифицированные аксессуары от серии ВА-101 - можно использовать дополнительные контакты, блокировки и сигнализацию. Монтаж выполняется после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит вредных веществ, разрешён к применению в ЕС
• Произведён в соответствии с международными стандартами IEC 61009-1
• Имеет индикацию срабатывания: красная кнопка “R” выступает при сработавшей дифзащите - позволяет отличить причину отключения (утечка vs перегрузка)
• Окошко-индикатор положения контактов показывает состояние (вкл./выкл.) даже при закрытом лицевом щите

Преимущества

• Боковые каналы охлаждения снижают нагрев при длительной работе - увеличивает срок службы
• Электронный расцепитель обеспечивает стабильную работу при колебаниях сети
• Индикация срабатывания по утечке (“R”) исключает необходимость диагностики всей цепи
• Унификация с серией ВА-101 - возможность замены и комплектования одними и теми же аксессуарами
• Коммутируемый ноль повышает уровень безопасности при обслуживании

Ограничения применения

• Не предназначен для помещений с повышенной влажностью или пылью - IP20 не обеспечивает защиту от воды и пыли
• Тип AC не реагирует на постоянные или пульсирующие токи утечки - не подходит для оборудования с выпрямителями (например, ИБП, светодиодные драйверы)
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током (>5…7 In); для них предпочтительнее D
• Не используется в системах TN-C - требуется отдельный PE-проводник
• Не рассчитан на внешнюю установку - только внутри щита

Примеры использования

• Защита группы розеток в офисе или мастерской
• Общая защита освещения в учебных корпусах
• Входной автомат в ГРЩ многоквартирного дома (при условии согласованной координации с нижестоящими УЗО)
• Защита силовой линии для станков с асинхронными двигателями (до 3–4 кВт)

Практические советы

• Перед установкой проверьте соответствие номинала тока (16 А) нагрузке - не превышайте её более чем на 20%
• При использовании в щитах с ограниченным местом учтите глубину 73 мм - возможно, потребуется углубление или выносная рампа
• После монтажа обязательно протестируйте устройство кнопкой “T” - она имитирует утечку и проверяет работоспособность
• Не используйте ДИФ-103 как обычный автомат - он не защищает от перенапряжений и грозовых импульсов; для этого нужны SPD
• При замене старого аппарата - убедитесь, что новый имеет такой же тип нейтрали (коммутируемый) и соответствующую ширину
