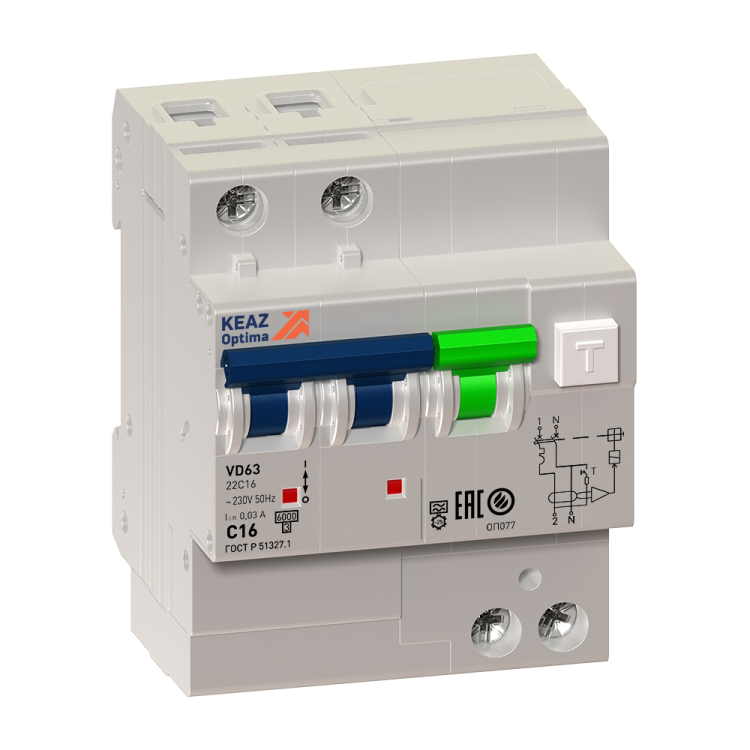

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-22C25-A-УХЛ4 2п 25А C 30мА тип A | 103455 КЭАЗ

Автоматический выключатель дифференциального тока Кэаз OptiDin VD63 сочетает защиту от перегрузок, коротких замыканий и утечек тока. Этот двухполюсный аппарат с номиналом 25 А и чувствительностью 30 мА применяется в щитах жилых, офисных и промышленных помещений для предотвращения поражения электрическим током и возгораний.

Назначение и область применения

Кэаз OptiDin VD63 - это устройство дифференциальной защиты, которое одновременно защищает людей от удара током и оборудование от последствий утечек и перегрузок. Подходит для установки в распределительных щитах торговых центров, офисов, производственных участков и других объектов, где требуется высокая безопасность электроснабжения. Особенно эффективен там, где используются бытовые и промышленные приборы с возможной утечкой тока через изоляцию - например, нагреватели, насосы, станки, освещение.

Технические характеристики

• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 30 мА
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от частотных преобразователей, зарядных устройств)
• Номинальное напряжение: 230 В AC
• Количество полюсов: 2 (L+N, коммутируемый нейтраль)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания по сверхтокам: C - подходит для нагрузок с умеренным пусковым током (освещение, двигатели малой мощности)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на провода
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, не предназначена для влаги и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений
• Ширина по модулям: 4 М (стандартная DIN-рейка)
• Максимальное сечение кабеля: 25 мм2
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц
• Глубина монтажа: 5,5 мм - минимальная глубина для компактного монтажа в щитах
• Степень загрязнения: 2 - допустимо использование в условиях с легким загрязнением (пыль, конденсат)

Совместимость и монтаж

Кэаз OptiDin VD63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте кабель сечением до 25 мм2 - зажимы рассчитаны на плотное соединение без дополнительных наконечников. Нейтральный проводник коммутируется - важно соблюдать правильную полярность при подключении L и N. Устройство совместимо с другими элементами серии OptiDin: можно использовать с аналогичными автоматами, УЗО и рубильниками в одном щите. Обеспечьте свободное пространство вокруг аппарата для теплоотвода - особенно при групповой установке нескольких устройств.

Безопасность и стандарты

Кэаз OptiDin VD63 соответствует требованиям ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008. Соответствие нормам обеспечивает надежность срабатывания при утечке 30 мА - достаточной для защиты человеческой жизни. Класс токоограничения 3 гарантирует быстрое отключение при коротком замыкании, что снижает риск повреждения проводки и возгорания. Применение устройства в системах TN-S и TN-C-S рекомендовано.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Защита типа A - актуальна для современной техники с импульсными источниками питания (LED, инверторы, компьютеры)
• Коммутируемый нейтраль - исключает опасность сохранения потенциала на нулевой жиле после отключения
• Высокая отключающая способность (6 кА) - подходит для сетей с высокими токами КЗ
• Работает при экстремальных температурах - годится для холодных складов, подвалов, наружных щитов

Ограничения применения

• Не предназначен для установки во влажных местах (IP20 не защищает от брызг и влаги)
• Не подходит для цепей с постоянным током - только переменный (AC)
• Не используется в системах IT (изолированная нейтраль)
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (большие двигатели, сварочные аппараты) - лучше выбрать характеристику D
• Не следует применять в качестве единственного средства защиты в цепях с длительными утечками выше 30 мА - потребуется проверка изоляции

Примеры использования

• Щит этажный в офисном здании - защита розеточных групп
• Распределительный щит на производстве - защита станков с ЧПУ и насосов
• Осветительные цепи в торговом центре - предотвращение возгорания при пробое светильника
• Подвалы и технические помещения - защита от утечек в старой проводке
• Кухни, туалеты, душевые - обязательная защита в зонах повышенной опасности

Практические советы

• Проверяйте маркировку на корпусе перед установкой - убедитесь, что выбран именно тип A, а не AC
• При групповой установке нескольких устройств учитывайте суммарную глубину - 4 модуля × 5,5 мм = 22 мм минимум
• После монтажа обязательно нажмите кнопку «Тест» - она проверяет работоспособность дифференциального механизма
• Не закрывайте устройство герметичными крышками - это нарушает теплообмен и может вызвать ложное срабатывание
• При использовании в холодных условиях (ниже –20 C) дайте аппарату адаптироваться к температуре перед первым включением
• Заменяйте устройство при частых ложных срабатываниях - возможно, проблема в изоляции сети, а не в самом Кэаз OptiDin VD63
