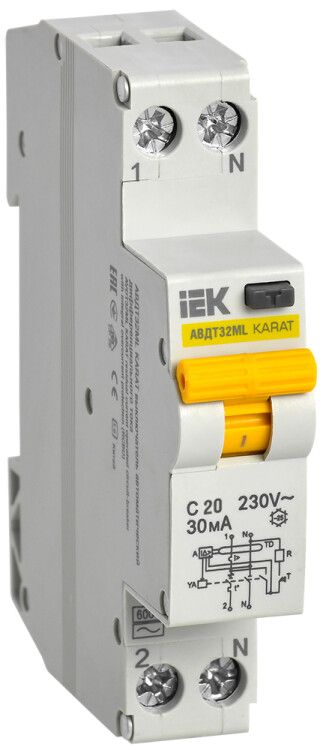

Выключатель автоматический дифференциального тока АВДТ32МL С20 30мА KARAT | MVD12-1-020-C-030 IEK

Автоматический выключатель дифференциального тока АВДТ32МL С20 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения последствий перегрузок и коротких замыканий в бытовых и аналогичных однофазных сетях. Этот аппарат сочетает функции УЗО и автомата в одном модуле, что делает его удобным решением для установки на DIN-рейку.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32МL С20 30мА защищает людей от поражения электрическим током при утечках через поврежденную изоляцию - например, при пробое на корпус стиральной машины или бойлера. Он одновременно отключает цепь при перегрузке или коротком замыкании. Подходит для установки в распределительных щитах жилых домов, офисов, малых предприятий и других объектов с однофазной сетью 230 В.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 4,6 кВт при 230 В
• Дифференциальный ток: 30 мА - чувствителен к утечкам, опасным для жизни
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандартные для бытовой техники)
• Номинальное напряжение: 230 В - для однофазных сетей
• Номинальная отключающая способность: 6 кА - способен безопасно отключить мощное КЗ
• Количество полюсов: 2 - коммутируются фаза и ноль
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы)
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Модульная ширина: 1 М (18 мм) - занимает минимум места в щите
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов

Совместимость и монтаж

АВДТ32МL С20 30мА монтируется на DIN-рейку шириной 35 мм, как и другие устройства серии KARAT. Коммутируемый нейтральный проводник позволяет отключать оба провода - это требование норм безопасности для устройств с дифференциальным током 30 мА. Для правильной работы необходимо соблюдать полярность: вход фазы и нуля подключаются сверху, выход - снизу. Нельзя использовать этот аппарат в сетях постоянного тока или с высоким содержанием импульсных помех (например, в системах с частотными преобразователями).

Безопасность и стандарты

АВДТ32МL соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применение аппарата с дифференциальным током 30 мА обеспечивает уровень защиты, рекомендованный для помещений с повышенной опасностью - ванных комнат, кухонь, детских, подвалов. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки.

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите
• Коммутируемый ноль повышает безопасность при обслуживании
• Характеристика «C» хорошо работает с оборудованием, имеющим пусковые токи
• Удобная тестовая кнопка для проверки работоспособности без специнструментов
• Производится в рамках серий KARAT - стандартизированные комплектующие и надёжная сборка

Ограничения применения

• Не применяется в трёхфазных сетях - только для 230 В однофазных цепей
• IP20 не допускает установку во влажных местах без дополнительной защиты (коробки, крышки)
• Не подходит для цепей с постоянным током, импульсными нагрузками или высоким уровнем гармоник
• Не используется в качестве основного рубильника - не рассчитан на частые ручные операции

Примеры использования

• Защита розеточных групп в ванной комнате - особенно для бойлеров, стиральных машин
• Щиток на этаже многоквартирного дома - отдельный АВДТ32МL С20 30мА на каждую зону
• Кабинеты, мастерские - защита оборудования с электродвигателями (наждаки, компрессоры)
• Малые предприятия - питание освещения и розеток в административных помещениях

Практические советы

• Перед монтажом проверьте соответствие номинала (20 А) нагрузке - не подключайте более 4,6 кВт
• При установке в старый щит убедитесь, что DIN-рейка прочная и не деформирована
• Тестируйте устройство ежемесячно кнопкой «T» - это гарантирует сохранение защитных функций
• Не используйте АВДТ32МL С20 30мА для защиты цепей с газовыми колонками или инверторами - возможны ложные срабатывания
• Для комплексной защиты лучше применять в паре с обычным автоматом - хотя он уже встроен, это снижает риск перегрева контактов при длительных перегрузках
