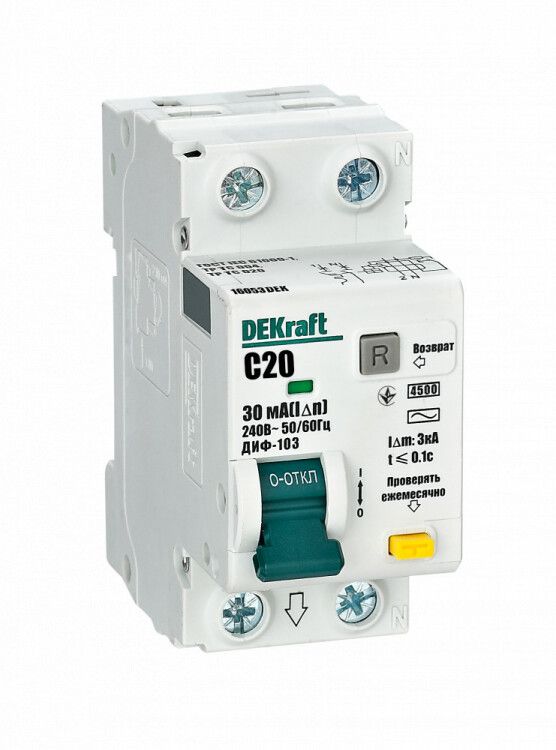

Автоматический выключатель дифференциального тока АВДТ 1Р+N 20А 30мА тип AC х-ка C ДИФ-103 4.5кА | 16053DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKRAFT - устройство, сочетающее защиту от перегрузки, короткого замыкания и утечки тока. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает безопасность при работе с электрооборудованием в условиях повышенной влажности или риска поражения током.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 защищает людей от поражения электрическим током при утечках более 30 мА, а также предохраняет проводку от повреждений при перегрузках и коротких замыканиях. Применяется в распределительных щитах жилых домов, квартир, офисов, производственных помещений, сельскохозяйственных объектов и коммунальной инфраструктуры. Особенно актуален для зон с высокой влажностью - кухни, ванные комнаты, подвалы, насосные станции.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 20 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, достаточен для защиты человека
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки (типичны для бытовой техники)
• Характеристика времятоковой зависимости: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Количество полюсов: 2 (1Р+N) - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутри устройства
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Ширина: 2 модуля (стандартная ширина DIN-рейки)
• Глубина монтажа: 74,5 мм - требует минимального свободного места в щите
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: на DIN-рейку 35 мм
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыления

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется наличие фазного и нулевого провода - устройство работает только в двухпроводной системе TN-S или TN-C-S. Нейтральный проводник обязательно проходит через аппарат, поэтому нельзя использовать его вместо заземления. Монтаж выполняется после отключения питания. Клеммы рассчитаны на медные провода сечением от 0,75 до 25 мм2. Не рекомендуется затягивать клеммы слишком сильно - риск повреждения контактов.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Отключение происходит при достижении порога утечки 30 мА менее чем за 0,3 секунды - что соответствует нормам безопасности для защиты жизни человека. Сертифицирован для использования в бытовых и общественных объектах согласно ПУЭ и ГОСТ Р 50807.

Преимущества

• Объединяет два функционала - автоматический выключатель и УЗО - экономит место в щите
• Кривая отключения типа C позволяет работать с оборудованием, имеющим пусковые токи (электромоторы, компрессоры)
• Высокая отключающая способность (4,5 кА) обеспечивает надёжность даже при аварийных режимах
• Двухполюсное исполнение (1Р+N) исключает риск сохранения потенциала на нулевом проводе при отключении
• Компактная конструкция занимает всего 2 модуля - удобно для плотной компоновки щита

Ограничения применения

• Не предназначен для цепей постоянного тока - работает только с переменным током 50 Гц
• Защита действует только против синусоидальных утечек (тип AC); не реагирует на импульсные или постоянные утечки - для таких случаев нужен тип A или B
• Степень защиты IP20 не допускает установку во влажных местах без корпуса или бокса
• Не используется в качестве основного рубильника - не рассчитан на частые ручные операции включения/выключения
• Не подходит для систем TT без дополнительного заземления - требует правильно организованной системы зануления

Примеры использования

• Щит квартиры - защита розеточных групп в ванной и кухне
• Производственный участок - питание станков с асинхронными двигателями
• Сельское хозяйство - насосы для полива, освещение в теплицах
• Телекоммуникационные шкафы - питание серверов и оборудования с высокой чувствительностью к утечкам
• Жилые дома - отдельная группа на светильники и розетки в подвале или гараже

Практические советы

• Перед установкой проверьте соответствие сечения проводов - используйте медные жилы 1–2,5 мм2 для внутренней проводки
• Не забудьте подписать группу на лицевой панели щита - например: “Ванная - ДИФ-103 20А 30мА”
• Тестируйте устройство ежемесячно кнопкой “T” - это проверяет целостность дифференциальной схемы
• Если устройство часто срабатывает - проверьте изоляцию проводки, состояние розеток и подключенной техники
• При замене старого УЗО на ДИФ-103 убедитесь, что новый аппарат имеет ту же отключающую способность (4,5 кА) и тип тока (AC)
• Не устанавливайте несколько ДИФ-103 последовательно - возможны ложные срабатывания из-за суммарной утечки
