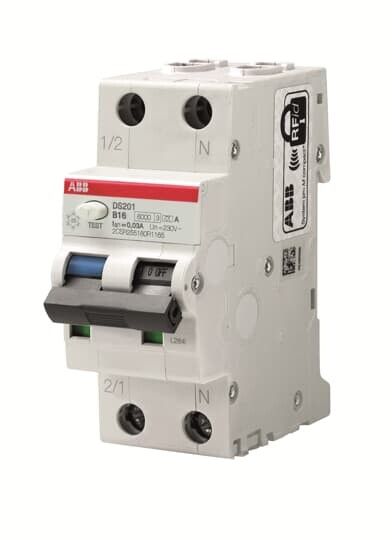

Автоматический выключатель дифференциального тока DS201 1п+N 20А C 30мА тип AC | 2CSR255080R1204 ABB C20 AC30 2CSR255040R1204

Автоматический выключатель дифференциального тока DS201 C AC 6кА от ABB обеспечивает защиту от поражения электрическим током и возгорания из-за утечек тока в однофазной сети 230 В. Этот прибор сочетает функции обычного автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе, что делает его удобным решением для бытовых и промышленных установок.

Назначение и область применения

Автоматический выключатель дифференциального тока DS201 C AC 6кА предназначен для защиты людей от поражения электрическим током при утечках до 30 мА, а также предотвращения возгораний, вызванных повреждённой изоляцией проводов. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на производстве. Применяется в цепях с переменным током (AC), где требуется одновременная защита от перегрузок, коротких замыканий и утечек тока.

Технические характеристики

• Номинальный ток: 20 А — выдерживает постоянную нагрузку до этого значения без отключения;
• Дифференциальный ток: 30 мА — чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человека;
• Количество полюсов: 1+N — защищает фазу и ноль одновременно, исключая работу без нулевого провода;
• Номинальное напряжение: 230/240 В — рассчитан на стандартную сеть в России и Европе;
• Характеристика срабатывания: C — оптимизирован для нагрузок с высокими пусковыми токами, таких как двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при коротком замыкании с током до 6000 А;
• Частота: 50/60 Гц — совместим с сетями в любой стране;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода большого сечения;
• Потери мощности: 8.8 Вт — энергопотребление самого устройства при работе, влияет на нагрев в плотных щитах;
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Рабочая температура: -25…+55 °C — можно использовать в неотапливаемых помещениях, на улице в закрытых щитах;
• Климатическое исполнение: УХЛ3.1 — предназначено для умеренного и холодного климата с возможностью повышенной влажности;
• Модульная ширина: 2 модуля — занимает два места на DIN-рейке, типичный размер для устройств типа 1+N;
• Глубина монтажа: 69 мм — важно при проектировании глубины щита;
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги при КЗ, снижает риск повреждения оборудования;
• Степень загрязнения: 2 — допустимо использование в помещениях с умеренной запылённостью, без металлической пыли и конденсата;
• Категория перенапряжения: 3 — выдерживает импульсы напряжения, характерные для промышленных объектов.

Совместимость и монтаж

Автоматический выключатель дифференциального тока DS201 C AC 6кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы сверху и снизу — входные контакты расположены сверху, выходные — снизу. Нейтральный проводник (N) обязательно подключается через специальный контакт, так как устройство контролирует баланс между фазой и нулём. Монтаж требует соблюдения полярности: фаза и ноль должны быть правильно соединены, иначе защита не будет работать. Подключение кабелей сечением до 25 мм² возможно без дополнительных переходников. Устройство совместимо с другими элементами серии DS201 от ABB, что упрощает сборку щитов.

Безопасность и стандарты

Автоматический выключатель дифференциального тока DS201 C AC 6кА соответствует европейским нормам EN61009-1 и IEC/EN 60947-2. Эти стандарты гарантируют надёжность срабатывания при утечках, термическую и механическую прочность, а также соответствие требованиям безопасности для пользователей. Класс токоограничения 3 и категория перенапряжения 3 обеспечивают защиту не только от тока утечки, но и от скачков напряжения, характерных для промышленных сетей.

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите и упрощает монтаж;
• Высокая отключающая способность (6 кА) — подходит даже для промышленных объектов с большой мощностью;
• Характеристика C — идеально для цепей с электродвигателями и другим оборудованием с пусковыми токами;
• Защита нулевого провода — исключает опасность работы при обрыве N;
• Широкий диапазон рабочих температур — работает в условиях неотапливаемых помещений и на улице в герметичных щитах;
• Подтверждённая надёжность бренда ABB — проверенные решения для долгосрочной эксплуатации.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) — только для переменного тока (AC);
• Степень защиты IP20 — нельзя устанавливать во влажных местах без дополнительной защиты (например, в банях, на улице открытого типа);
• Не рекомендуется для цепей с высоким уровнем гармоник (например, частотные преобразователи) — может давать ложные срабатывания;
• Не подходит для систем IT (с изолированной нейтралью) — требует TN-S или TN-C-S;
• Потери мощности 8.8 Вт — при установке в плотном щите с множеством аналогичных устройств возможен перегрев, нужен достаточный воздушный зазор.

Примеры использования

• Щит квартиры — защита розеточных групп в ванной, кухне, детской комнате;
• Цеховой щит — питание станков, насосов, компрессоров с пусковыми токами;
• Офисный щит — защита компьютерных и серверных стоек;
• Дачный дом — автономная система с генератором или сетью 220 В, где важна защита от пробоя изоляции;
• Системы освещения с высокой нагрузкой — например, LED-светильники с драйверами, создающими утечки.

Практические советы

• Перед монтажом проверьте целостность изоляции кабелей — устройство может часто срабатывать при старой проводке;
• Убедитесь, что ноль подключён именно к выводу N, а не к фазному; неверное подключение сделает защиту бесполезной;
• При установке в щит с несколькими УЗО используйте координацию по времени — чтобы не было ложных отключений;
• Проверяйте тестовую кнопку ежемесячно — она имитирует утечку и подтверждает работоспособность;
• При использовании в холодных помещениях (ниже 0 °C) убедитесь, что щит не продувается ветром — резкий перепад температур может влиять на срок службы;
• Выбирая между DS201 и другими сериями, учтите, что 2-модульная конструкция требует больше места, чем 1-модульные УЗО + автомат, но даёт более точную защиту.
