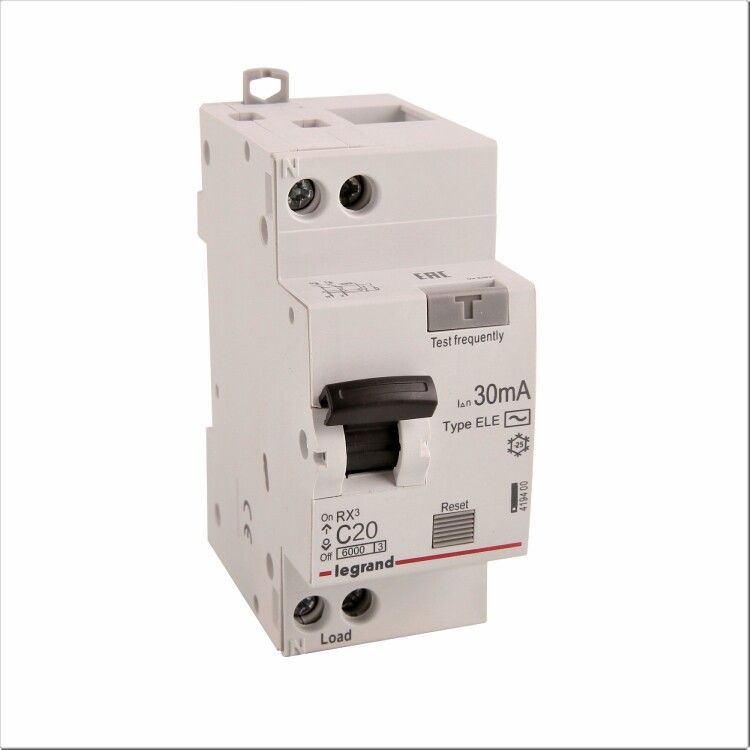

Выключатель автоматический дифференциального тока АВДТ RX3 6000-6 ка-тип характеристики С-1П+Н-230 В~-20 А-тип AС-30 ма-2 модуля - 419400 Legrand

Автоматический выключатель дифференциального тока Legrand RX3 1P+N 20А C 30мА тип AC 6кА обеспечивает защиту от поражения электрическим током и короткого замыкания в бытовых и промышленных сетях переменного тока. Устройство сочетает функции автоматического выключателя и УЗО в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand RX3 1P+N 20А C 30мА тип AC 6кА применяется для защиты людей от поражения электрическим током при утечках через землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Подходит для установки в жилых домах, офисах, производственных помещениях и других объектах с однофазной сетью 230 В. Особенно эффективен в зонах с повышенной опасностью — ванных комнатах, кухнях, гаражах, мастерских.

Технические характеристики

• Номинальный ток: 20 А — позволяет подключать нагрузку до 4,6 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА — чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC — реагирует только на переменный ток утечки (стандартно для бытовой сети)
• Количество полюсов: 1+N — отключает одновременно фазу и ноль, исключает риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА — выдерживает высокие токи КЗ, характерные для современных сетей
• Номинальное напряжение: 230 В — совместим с европейскими и российскими бытовыми системами
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок (освещение, розетки, бытовые приборы)
• Частота: 50/60 Гц — работает в любых стандартах частоты
• Сечение провода: 0,75–16 мм² — подходит для медных проводов всех распространённых сечений
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутри устройства
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к скачкам напряжения
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижает тепловую нагрузку на проводку
• Степень защиты: IP20 — защищено от прикосновения пальцев, но не от воды и пыли; требует установки в закрытый щит
• Модульная ширина: 2 модуля — занимает 18 мм в щите
• Глубина монтажа: 44 мм — учтите при планировании глубины щита
• Рабочая температура: -25...+60 °C — допускает работу в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 — предназначено для умеренного и холодного климата с возможными колебаниями влажности
• Категория перенапряжения: II — соответствует требованиям для внутренних установок
• Степень загрязнения: 2 — можно использовать в помещениях со слабым загрязнением (нет пыли, влаги, проводящего мусора)

Совместимость и монтаж

Выключатель автоматический дифференциального тока Legrand RX3 1P+N 20А C 30мА тип AC 6кА монтируется на DIN-рейку шириной 35 мм. Крепление осуществляется с помощью металлических защелок с двойной фиксацией — устройство плотно сидит и не выпадает даже при вибрациях. Для подключения используются зажимы на входе и выходе, рассчитанные на провода от 0,75 до 16 мм². Ноль (N) подключается к специальному контакту, фаза — к основному. Обязательно соблюдайте полярность: ноль не должен быть подключен вместо фазы. Монтаж выполняется в распределительном щите с достаточным свободным местом — глубина устройства 44 мм, ширина — 2 модуля (18 мм).

Безопательность и стандарты

Устройство соответствует международному стандарту МЭК 60947-2 и прошло сертификацию на соответствие требованиям безопасности. Отключение при утечке 30 мА соответствует нормам для защиты жизни человека. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки. Применение в соответствии с правилами ПУЭ и ГОСТ Р 50345 рекомендовано для всех типов электроустановок.

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите
• Фиксация в двух положениях — надёжнее обычных защелок
• Нестираемая маркировка — легко идентифицировать устройство после лет эксплуатации
• Высокая долговечность: 20 000 механических и 10 000 электрических операций
• Поддержка широкого диапазона сечений проводов — универсально для новых и старых проводок

Ограничения применения

• Не подходит для сетей постоянного тока — только переменный ток (AC)
• IP20 не защищает от влаги — нельзя устанавливать вне щита или во влажных зонах без дополнительной защиты
• Не реагирует на постоянные утечки тока (например, от светодиодных светильников с помехами) — для таких случаев нужен тип A
• Не предназначен для прямого управления нагрузкой — только защита, не включение/выключение вручную как рубильник
• Работает при температуре до +60 °C — в сильно нагреваемых щитах (например, рядом с силовой аппаратурой) требуется принудительное охлаждение

Примеры использования

• Защита группы розеток на кухне — предотвращает удар током при пробое бойлера или микроволновки
• Щит в гараже — защищает инструменты от КЗ при повреждении кабеля
• Распределительный щит многоквартирного дома — используется для группового учета и защиты квартир
• Производственные участки с оборудованием на 230 В — минимизирует риски аварий при износе изоляции

Практические советы

• Выбирая аналогичные устройства, проверьте, чтобы номинальный ток был равен или выше максимальной нагрузки на группу
• При замене старого УЗО — убедитесь, что новое устройство имеет такую же ширину (2 модуля) и глубину (44 мм)
• Не используйте этот выключатель для защиты оборудования с высокими пусковыми токами (например, насосы, компрессоры) — лучше выбрать тип B
• Проверяйте работоспособность кнопкой “Т” ежемесячно — тестирование не требует отключения питания
• При монтаже в щит с несколькими УЗО — следите, чтобы ноль не перепутался между группами, иначе будет ложное срабатывание
• Для промышленных объектов с высокой вероятностью импульсных помех — рассмотрите модели типа A или B, а не AC
