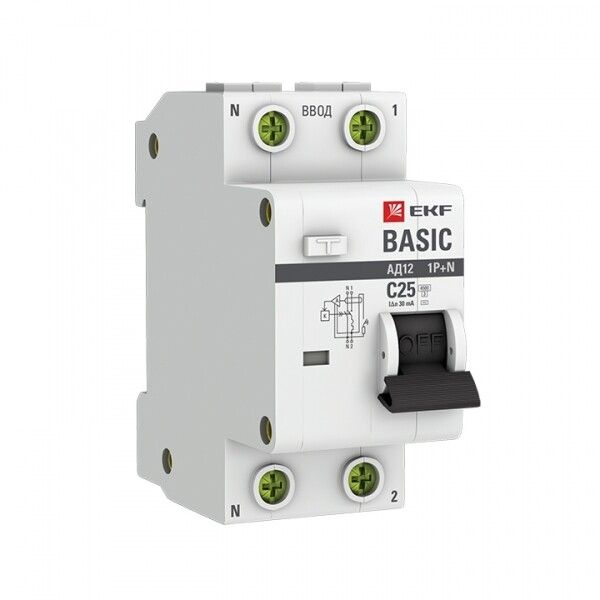

Выключатель автоматический дифференциального тока АД-12 1п+N 25А C 30мА тип АС Basic (электронный,) | DA12-25-30-bas EKF

Автоматический выключатель дифференциального тока АД-12 Basic от EKF - это компактный дифавтомат с защитой от утечек тока и перегрузок, предназначенный для обеспечения безопасности в бытовых и промышленных сетях переменного тока. Модель сочетает функции автомата и УЗО в одном корпусе, что упрощает установку и снижает затраты на оборудование.

Назначение и область применения

АД-12 Basic используется для защиты людей от поражения электрическим током при утечках и предотвращения повреждений оборудования при перегрузках или коротких замыканиях. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в цепях с напряжением до 230 В, где требуется высокий уровень электробезопасности - например, для розеточных групп, кухонной техники, бойлеров, стиральных машин и других потребителей с повышенным риском утечек.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки переменного тока (стандартно для бытовых сетей)
• Характеристика времятоковой зависимости: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с галогенными лампами)
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключает опасность сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 4,5 кА - способен выдерживать токи короткого замыкания до этого значения
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения, таким как удары молнии
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды; предназначен для внутренней установки в закрытые щиты
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Рабочая температура: от –25C до +50C - работает в условиях холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях
• Частота: 50 Гц - совместим с российской и большинством международных сетей
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на провода
• Поперечное сечение подключаемых проводов: 0–25 мм2 - подходит для медных проводов всех распространённых сечений
• Гарантия: 36 месяцев

Совместимость и монтаж

АД-12 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуются два свободных модуля. Подключение выполняется через верхние и нижние клеммы: фаза и ноль подводятся снизу, выход - сверху (по правилам монтажа). Обязательно соблюдайте полярность: L - фаза, N - ноль. Устройство имеет коммутируемый нейтральный проводник - ноль также отключается при срабатывании, что повышает безопасность. Диаметр входящих проводов не должен превышать 25 мм2, оптимально - 1,5–6 мм2 для типичных квартирных линий. Глубина монтажа составляет 50 мм - учтите это при проектировании шкафа.

Безопасность и стандарты

АД-12 Basic соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006). Сертифицирован для использования в сетях с классом перенапряжения III и степенью загрязнения 3 - то есть допущен к применению в промышленных условиях с пылью и влагой. Конструкция выполнена с учетом требований к электробезопасности: отключение нуля исключает риск возникновения напряжения на оборудовании после срабатывания. Устройство не содержит механических частей, влияющих на точность срабатывания - использует электронную плату, обеспечивающую стабильную работу даже при колебаниях напряжения.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает диагностику
• Электронный принцип действия - срабатывает при любых уровнях напряжения, в том числе при проседании
• Снижение стоимости на 10–50% по сравнению с аналогами европейских брендов без потери надёжности
• Подтверждённая долговечность конструкции - серия Basic проверена многолетним использованием
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях

Ограничения применения

Не применяется в цепях постоянного тока - только для переменного тока 50 Гц. Не рекомендуется для защиты цепей с высоким уровнем импульсных помех (например, частотные преобразователи, мощные светодиодные драйверы), так как может давать ложные срабатывания. Не предназначен для открытой установки - IP20 не обеспечивает защиту от влаги и пыли вне щита. Не следует использовать вместо обычного УЗО+автомат в системах TN-C, где PEN-проводник не разрывается - здесь требуется отдельное решение. Также не подходит для цепей с постоянными утечками выше 30 мА - будет постоянно отключаться.

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при пробое бойлера или микроволновки
• Щитовая группа для стиральной машины и посудомоечной машины - особенно актуально в ванных комнатах
• Защита освещения в подвале или гараже - где возможно повреждение изоляции проводов
• Цепи питания насосов, вентиляторов, компрессоров - благодаря характеристике C, которая выдерживает пусковые токи
• Промышленные станки с однофазным питанием - когда необходима защита оператора от утечек

Практические советы

• Проверьте перед установкой, чтобы ноль был правильно подключен - неверное подсоединение может сделать устройство бесполезным
• Используйте тестовую кнопку «T» ежемесячно - она имитирует утечку и проверяет работоспособность
• Не устанавливайте рядом с источниками сильных электромагнитных помех - например, рядом с частотниками или сварочными аппаратами
• Если в щите много дифавтоматов, лучше размещать их с запасом по глубине - 50 мм - чтобы не было контакта с задней стенкой
• Для старых проводок с износом изоляции - рассмотрите возможность параллельной установки обычного УЗО и автомата, если частые отключения вызваны утечками ниже 30 мА
• АД-12 Basic - отличный вариант для замены двух отдельных устройств (УЗО + автомат), если нужна компактность и экономия бюджета
