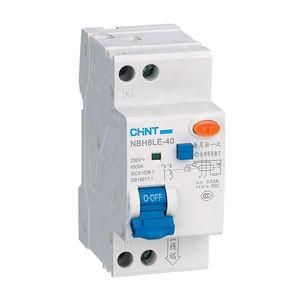

Выключатель автоматический дифференциального тока NBH8LE-40 однополюсный+N 25A 30mA характеристика С 4,5кА - 206064 CHINT

Автоматический выключатель дифференциального тока NBH8LE-40 от CHINT предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях за счет отключения при утечке тока. Устройство сочетает функции обычного автомата и дифференциальной защиты, что делает его ключевым элементом безопасности в бытовых и промышленных электросетях.

Назначение и область применения

Выключатель автоматический дифференциального тока NBH8LE-40 используется в однофазных сетях переменного тока 230 В, 50/60 Гц. Он обеспечивает защиту от:

• поражения электрическим током при косвенном прикосновении (утечка ≥ 30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных утечками тока через изоляцию или заземление.

Применяется в жилых домах, квартирах, офисах, мастерских, на производстве - особенно там, где есть повышенная опасность поражения током: ванные комнаты, кухни, подвалы, оборудование с металлическим корпусом.

Технические характеристики

• Номинальный ток: 25 А - допустимая постоянная нагрузка без срабатывания.
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность к утечкам, при которой происходит отключение.
• Номинальное напряжение: 230 В - рабочее напряжение сети.
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно.
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы).
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить.
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.
• Время срабатывания: без выдержки - отключается сразу при достижении порога утечки.
• Напряжение изоляции: 300 В - гарантирует надежную изоляцию внутри устройства.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Ширина модуля: 2 модуля - занимает 36 мм на DIN-рейке.
• Глубина монтажа: 75 мм - требует достаточного места в щите.
• Рабочая температура: от -25C до +40C - не рекомендуется установка в неотапливаемых помещениях с зимними минусами.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Степень загрязнения 2: рассчитан на нормальные условия - без пылевых отложений, конденсата и химических паров.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - снизу, питание - сверху. Для правильной работы важно соблюдать полярность: фаза подключается к входу L, ноль - к N. Нулевой проводник коммутируется, поэтому нельзя использовать его как заземление. Выключатель NBH8LE-40 совместим с любыми щитами, соответствующими требованиям IEC 60439. Монтаж возможен только в закрытых распределительных щитах с классом защиты не ниже IP54.

Безопасность и стандарты

Выключатель NBH8LE-40 соответствует международному стандарту IEC 61009-1 для автоматических выключателей дифференциального тока. Конструкция выполнена в соответствии с требованиями безопасности для оборудования класса II. Отключение при утечке осуществляется электронным расцепителем, обеспечивающим высокую точность и отказоустойчивость. Продукт прошел сертификацию на соответствие требованиям ЕАЭС и имеет знак соответствия.

Преимущества

• Комбинированная защита: от перегрузки, КЗ и утечки тока в одном устройстве - экономит место в щите.
• Функция тестирования: кнопка «Тест» позволяет ежемесячно проверять исправность без внешних приборов.
• Индикация положения контактов: окно показывает, отключен ли автомат механически - удобно при диагностике.
• Высокая механическая износостойкость: 20 000 циклов включения/выключения - долгий срок службы даже при частом использовании.
• Совместимость с дополнительными модулями: можно подключить вспомогательные контакты (XF9) или расцепители (S9/V9) для удаленной сигнализации или управления.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока (AC).
• Не защищает от утечек постоянного тока (DC) - не подходит для систем с солнечными панелями или ИБП без дополнительной защиты.
• IP20 - не предназначен для открытой установки, влажных помещений или на улице.
• Работает только при температуре выше -25C - не подходит для холодных неотапливаемых объектов без обогрева щита.
• Не следует использовать вместо УЗО+автомат в двухступенчатой схеме - здесь уже встроено всё необходимое, но не стоит применять в качестве основного рубильника.

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне.
• Щитовая защита для группы светильников в подъезде.
• Защита станков с металлическим корпусом на производстве (токарные, фрезерные).
• Обеспечение безопасности в детских учреждениях, больницах, спортивных комплексах.
• Дополнение существующих щитов с УЗО и автоматами - замена двух устройств одним компактным NBH8LE-40.

Практические советы

• Проверяйте работу кнопкой «Тест» хотя бы один раз в месяц - это обязательное условие безопасности.
• При замене старого УЗО убедитесь, что новый NBH8LE-40 имеет такую же номинальную отключающую способность (4,5 кА) и тип тока утечки (AC).
• Учитывайте глубину монтажа (75 мм): перед установкой проверьте свободное пространство в щите - недостаток места может помешать закрыванию крышки.
• Не используйте этот выключатель для защиты цепей с высоким уровнем электромагнитных помех - он не предназначен для таких условий.
• Если требуется дистанционная сигнализация срабатывания - выбирайте версию с опциональным контактом XF9J.
• При подключении всегда соблюдайте порядок: сначала отключите питание, затем подсоединяйте провода, потом включайте.
