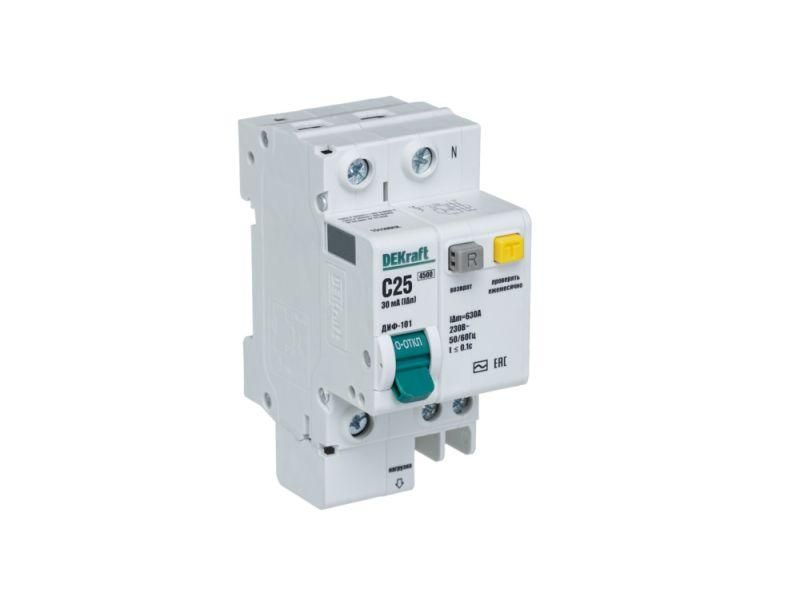

Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 30мА тип AC ДИФ-101 со встроен. защит. от сверхтоков DEKraft 15159DEK APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft (арт. 15159dek) сочетает защиту от токов утечки и сверхтоков в одном устройстве, обеспечивая безопасность в бытовых и промышленных сетях 230 В переменного тока.

Назначение и область применения

ДИФ-101 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока. Устройство работает в однофазных цепях 230 В с частотой 50/60 Гц. Подходит для установки в жилых домах, офисах, мастерских, на производственных участках - там, где требуется одновременная защита от замыканий, перегрузок и утечек тока.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки, характерные для бытовой техники
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 230 В
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Ширина: 2,5 модуля (45 мм) - занимает минимум места на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода
• Отключение незащищенной нейтрали: да - ноль также размыкается при срабатывании, повышая безопасность
• Степень защиты: IP20 - защищён от прикосновений пальцев и твердых предметов, но не от воды
• Рабочий диапазон температур: от -40 C до +60 C - подходит для холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Глубина монтажа: 73 мм - требует достаточного пространства внутри щита
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство совместимо с любыми щитами, поддерживающими двухмодульные и более компактные автоматы. Клеммы рассчитаны на зажим проводов сечением до 25 мм2 - используйте наконечники при работе с многожильными кабелями. Обязательно соблюдайте полярность: вход фазы и ноля должны быть подключены к верхним клеммам, выход - к нижним. Ноль не должен быть объединён с другими нулями после устройства - это нарушит работу дифзащиты.

Безопасность и стандарты

ДИФ-101 соответствует требованиям ТР ТС 004/2011 (электромагнитная совместимость), ТР ТС 020/2011 (безопасность оборудования), а также международным стандартам МЭК 61009-1 и МЭК 61009-2-2. Протестирован на соответствие ГОСТ Р 51327.1-2010 и ГОСТ Р 51329-99. Сертифицирован для использования в системах TN-S и TN-C-S. Отключение нуля делает его подходящим для применений, где запрещено оставление нейтрального провода под напряжением при аварии.

Преимущества

• Встроенная защита от сверхтоков - не нужен отдельный автомат, экономится место в щите
• Отключение нуля - снижает риск поражения током даже при неисправной проводке
• Электронный блок дифференциальной защиты - надёжнее механических аналогов при слабых утечках
• Компактная форма (2,5 модуля) - удобен для плотной сборки щитов
• Поддержка широкого диапазона температур - можно использовать в неотапливаемых помещениях

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• Не защищает от импульсных утечек (тип A или B) - не рекомендуется для современных устройств с импульсными источниками питания (например, ИБП, LED-драйверы, компьютеры)
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты
• Не имеет индикации срабатывания - невозможно определить причину отключения (утечка или перегрузка) без внешнего тестирования

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для насосов, вентиляторов, станков с асинхронными двигателями
• Общая защита освещения в административном здании
• Замена старого автомата + УЗО на единое устройство в модернизируемых щитах

Практические советы

• Проверьте сечение кабеля перед подключением - превышение 25 мм2 потребует переходника или другого решения
• При установке в щит с ограниченной глубиной проверьте, поместится ли ДИФ-101 (73 мм) - некоторые корпуса имеют меньшую внутреннюю глубину
• Не комбинируйте этот аппарат с другими УЗО на одной группе - это вызывает ложные срабатывания
• Рекомендуется тестировать кнопкой “T” один раз в месяц - особенно в условиях повышенной влажности
• Если нужны защита от импульсных утечек (например, для зарядных станций), выбирайте модель типа A вместо AC
• Для расширения функционала можно использовать аксессуары от серии ВА-101 - например, блоки сигнализации или дополнительные контакты
