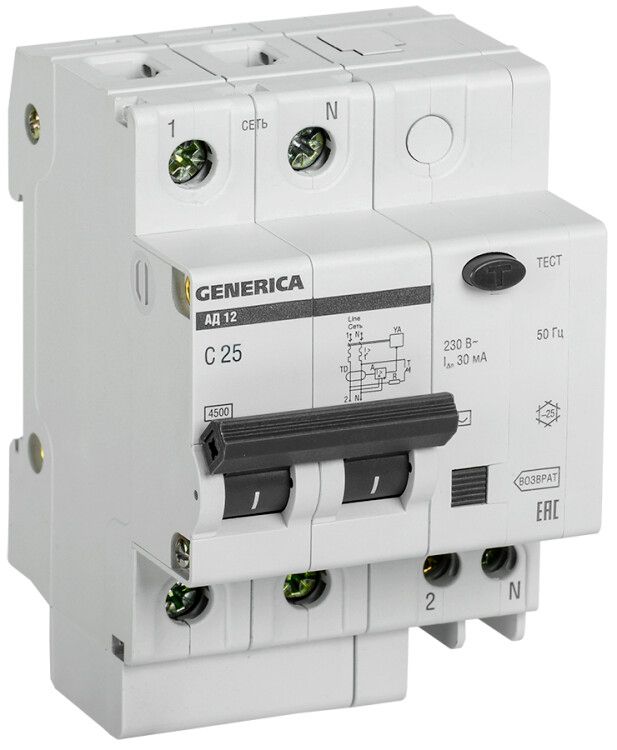

Выключатель автоматический дифференциального тока АД12 2п 25А C тип AC (3,4 мод) | MAD15-2-025-C-030 GENERICA IEK

Автоматический выключатель дифференциального тока АД12 от GENERICA (артикул mad15-2-025-c-030) сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве на DIN-рейку. Он предназначен для обеспечения безопасности в бытовых и промышленных сетях переменного тока с номинальным напряжением 230 В.

Назначение и область применения

АД12 используется для защиты человека от поражения электрическим током при случайном контакте с токоведущими частями - например, при повреждении изоляции в розетках, стиральных машинах или освещении. Уставка 30 мА соответствует требованиям безопасности для жилых помещений, офисов и объектов с повышенной опасностью. Также выключатель защищает проводку от перегрузок и коротких замыканий, что делает его универсальным решением вместо двух отдельных устройств - УЗО и автомата.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для людей
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовой сети)
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальное напряжение: 230 В - совместим с однофазными сетями 220–240 В
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА)
• Номинальная отключающая способность: 4,5 кА - выдерживает токи КЗ в типичных жилых и коммерческих сетях
• Модульная ширина: 3,4 модуля - занимает место на DIN-рейке шириной 54,4 мм
• Глубина монтажа: 75 мм - требует достаточного пространства в распределительном щите
• Степень защиты: IP20 - не защищен от воды и пыли, применяется только внутри закрытых щитов
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловую нагрузку на провода
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Наличие нейтрального проводника: да - обязательное подключение N-проводника для работы

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной не менее 75 мм. Подключение выполняется через верхние/нижние зажимы: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать без подключения нулевого проводника - устройство не будет работать. Совместим со всеми щитами, где установлены устройства серии АД12 или аналогичные по габаритам. Артикул mad15-2-025-c-030 полностью соответствует модели AД12 от GENERICA и IEK.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применение 30 мА соответствует нормам ПУЭ для защиты людей. Класс токоограничения 3 обеспечивает соответствие уровню безопасности при аварийных режимах. Устройство не предназначено для использования во взрывоопасных средах или вне помещений.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите и упрощает проектирование
• Имеет четкую визуальную индикацию срабатывания - легко диагностировать причину отключения
• Сработает даже при слабой утечке - надежнее обычного автомата
• Подходит для цепей с высокими пусковыми токами благодаря характеристике C
• Производится в соответствии с сертифицированной серией АД12 - проверенная надежность

Ограничения применения

• Не работает в сетях постоянного тока - только переменный ток (AC)
• Не защищает от импульсных утечек (например, от светодиодных драйверов с выпрямителями); для таких случаев нужен тип А или B
• IP20 - нельзя устанавливать в сырых местах, на улице или в открытых щитах
• Не рекомендуется для питания оборудования с высоким коэффициентом гармоник (частотные преобразователи, мощные ИБП)
• Требует точного подключения нуля - неверное подсоединение приведёт к отказу защиты

Примеры использования

• Защита группы розеток в ванной комнате
• Щиток на этаже многоквартирного дома - отдельный АД12 на каждую группу
• Защита стиральной машины, бойлера, электроплиты
• Промышленные станки с двигателями мощностью до 5,5 кВт
• Осветительные цепи с люминесцентными и LED-светильниками

Практические советы

• Проверьте перед монтажом, чтобы нулевой проводник был подключен - без него устройство не сработает даже при утечке
• Используйте тестовую кнопку «T» ежемесячно для проверки работоспособности
• Если вы выбираете между АД12 и другим УЗО+автоматом - этот вариант компактнее и дешевле
• Убедитесь, что суммарная нагрузка на группу не превышает 25 А - перегрузка вызовет отключение
• Для систем с частыми ложными срабатываниями (например, старые провода) стоит проверить изоляцию - возможно, проблема не в устройстве, а в проводке
• Артикул mad15-2-025-c-030 - это именно модель АД12 от GENERICA; совместим с изделиями IEK того же типа
