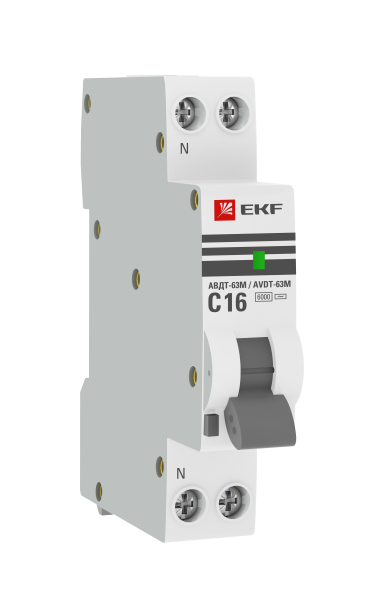

Автоматический выключатель дифференциального тока АВДТ-63M 1P+N (18мм) 25А 30мА характеристика C тип AС электронный 6кА PROXIMA - DA63M-25-30 EKF

Автоматический выключатель дифференциального тока АВДТ-63М от EKF PROxima - это компактное устройство, объединяющее защиту от перегрузок, коротких замыканий и утечек тока в одном модуле. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов. Артикул da63m-25-30 обеспечивает надежную защиту цепей с номиналом до 25 А.

Назначение и область применения

АВДТ-63М предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки из-за перегрузок и коротких замыканий. Устройство применяется в бытовых и промышленных сетях переменного тока 230 В, частотой 50 Гц. Особенно актуально в помещениях с повышенной влажностью - кухнях, ванных, подвалах, на производстве с электрооборудованием.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам, опасным для жизни человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, моторы)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Коммутируемый нейтраль: да - нулевой проводник тоже отключается при срабатывании
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к грозовым и коммутационным импульсам
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск возгорания
• Потери мощности: 4,5 Вт - минимальное тепловыделение при работе
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Гарантия: 84 месяца - длительный срок службы благодаря качественной сборке

Совместимость и монтаж

АВДТ-63М монтируется на DIN-рейку шириной 1 модуль (17,5 мм). Для подключения используются провода сечением от 0 до 25 мм2 - подходят как медные, так и алюминиевые жилы. Глубина монтажа составляет 45 мм - учитывайте свободное место в шкафу. Наличие коммутируемого нейтраля требует правильного подключения: фаза и ноль должны быть подведены к соответствующим клеммам, указанным на корпусе. Устройство не требует внешнего питания - работает автономно за счет энергии сети.

Безопасность и стандарты

АВДТ-63М соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие требованиям безопасности для бытовых и аналогичных применений. Категория перенапряжения 3 означает, что устройство рассчитано на использование в местах с высоким уровнем электромагнитных помех - например, рядом с двигателями или частотными преобразователями. Электронный тип УЗО имеет встроенную защиту от перенапряжений, что дополнительно снижает риск выхода из строя при скачках напряжения.

Преимущества

• Компактность: занимает всего 1 модуль, экономит место в щите
• Объединённая защита: вместо двух устройств (автомат + УЗО) - одно
• Поддержка алюминиевых проводов: удобно при реконструкции старых систем
• Защита от перенапряжений: уникальная функция для электронных УЗО в этой серии
• Долгий срок службы: 84 месяца гарантии - выше среднего для рынка

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный (AC)
• IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать вне закрытых щитов
• Электронный тип УЗО требует наличия напряжения в сети для работы; при обрыве нуля или полном отключении питания защита от утечек временно недоступна
• Не рекомендуется для цепей с высоким коэффициентом гармоник (например, мощные LED-драйверы, ИБП) - возможны ложные срабатывания

Примеры использования

• Щит квартиры: защита группы розеток в ванной комнате
• Производственный станок: защита электродвигателя от пробоя изоляции
• Котельная: защита насосов и управления от утечек через влажную среду
• Офис: группа розеток для компьютеров и оргтехники

Практические советы

• Проверьте сечение проводов перед подключением - не используйте жилы более 25 мм2
• При установке в щит с несколькими АВДТ-63М соблюдайте принцип селективности: верхние автоматы должны иметь большую отключающую способность
• Регулярно проверяйте работоспособность кнопкой “Т” - хотя устройство электронное, тестирование необходимо каждые 1–2 месяца
• Если в помещении часто происходят скачки напряжения - убедитесь, что есть дополнительная защита ( surge protector ) до входа в щит
• Для старых проводок с плохой изоляцией - возможно, стоит увеличить дифференциальный ток до 100 мА, чтобы избежать ложных срабатываний
