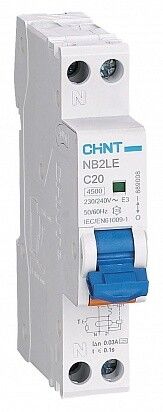

Выключатель автоматический дифференциального тока NB2LE 1P+N 20A 30mA 1мод., х-ка С, электронный тип AС, 6kA (R) | 689003 CHINT

Автоматический выключатель дифференциального тока NB2LE (R) с номинальным током 20 А и чувствительностью 30 мА предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях. Этот аппарат сочетает функции обычного автомата и УЗО, обеспечивая надежную работу в бытовых и промышленных условиях. Модель NB2LE (R) от CHINT соответствует требованиям безопасности для установки в распределительных щитах.

Назначение и область применения

Выключатель автоматический дифференциального тока NB2LE (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции, а также предотвращает возгорания, вызванные утечками тока. Подходит для использования в однофазных сетях 230 В с частотой 50/60 Гц. Применяется в жилых домах, квартирах, офисах, мастерских и других объектах, где требуется высокий уровень электробезопасности. Особенно эффективен для защиты групп розеток, ванных комнат, кухонь и других помещений с повышенной влажностью.

Технические характеристики

• Номинальный ток: 20 А
• Номинальный ток утечки: 30 мА (0,03 А)
• Номинальное напряжение: 230 В
• Количество полюсов: 2 (1P+N - один фазный и один нейтральный контакт)
• Номинальная отключающая способность: 6 кА
• Род тока: переменный (AC)
• Тип срабатывания по току утечки: AC - реагирует на синусоидальную утечку переменного тока
• Характеристика времятоковой зависимости: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, компрессоры)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Частота: 50/60 Гц
• Рабочая температура: от -25 C до +40 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая конденсация
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 75 мм
• Механическая износостойкость: 10 000 циклов включения/отключения
• Электрическая износостойкость: 4 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство NB2LE (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки важно соблюдать полярность: вход фазы и нейтрали подключается сверху, выход - снизу. Нейтральный проводник коммутируется, что позволяет полностью отключить цепь при срабатывании. Клеммы рассчитаны на медные провода сечением до 25 мм2. После монтажа необходимо проверить плотность затяжки контактов - слабый контакт может вызвать нагрев и отказ. Устройство совместимо со всеми стандартными щитами, использующими однополюсные автоматы.

Безопасность и стандарты

Выключатель NB2LE (R) соответствует международному стандарту IEC/EN 61009-1 для устройств дифференциального тока. Электронная схема обеспечивает точное срабатывание при утечке 30 мА, что соответствует уровню, безопасному для жизни человека. Отключение происходит без выдержки времени - реакция мгновенная, менее 40 миллисекунд. Индикатор положения контактов (окошко) показывает, был ли автомат отключен из-за утечки тока или перегрузки.

Преимущества

• Объединяет функции автоматического выключателя и УЗО в одном корпусе - экономит место в щите
• Электронный тип срабатывания - более стабильная работа при колебаниях сети и низких температурах
• Коммутируемый нейтральный проводник - полное отключение цепи, исключает опасность остаточного потенциала
• Высокая механическая и электрическая износостойкость - долгий срок службы даже при частых операциях
• Яркий индикатор состояния - легко определить причину отключения (утечка или перегрузка)

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током (AC)
• Не защищает от утечек постоянного тока или импульсных токов - для таких задач требуются типы A или B
• Степень защиты IP20 не допускает установку во влажных помещениях без дополнительной защиты (коробки, боксы)
• Не рекомендуется использовать в местах с температурой ниже -25 C или выше +40 C - возможны сбои в работе электроники
• Не подходит для защиты мощных трехфазных систем - только для однофазных цепей

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при использовании микроволновки, кофеварки, блендера
• Щитовая группа для ванной комнаты - обязательная защита при наличии стиральной машины, бойлера
• Линии питания маломощных станков, насосов, компрессоров - характеристика C устойчива к пусковым токам
• Распределительные щиты в многоквартирных домах - вместо двух отдельных устройств (автомат + УЗО)

Практические советы

• Проверяйте исправность NB2LE (R) ежемесячно - нажимайте кнопку «Тест». Если автомат не отключится, он неисправен и требует замены
• При замене старого УЗО или автомата убедитесь, что новый имеет ту же номинальную отключающую способность (6 кА) и класс C
• Не подключайте нейтраль после аппарата к заземлению - это нарушит принцип работы и сделает защиту бесполезной
• При проектировании щита учтите глубину монтажа (75 мм) - выбирайте корпуса достаточной глубины
• Для больших объектов с несколькими контурами используйте несколько NB2LE (R) по 30 мА, а не один на весь дом - так снижается риск массового отключения
