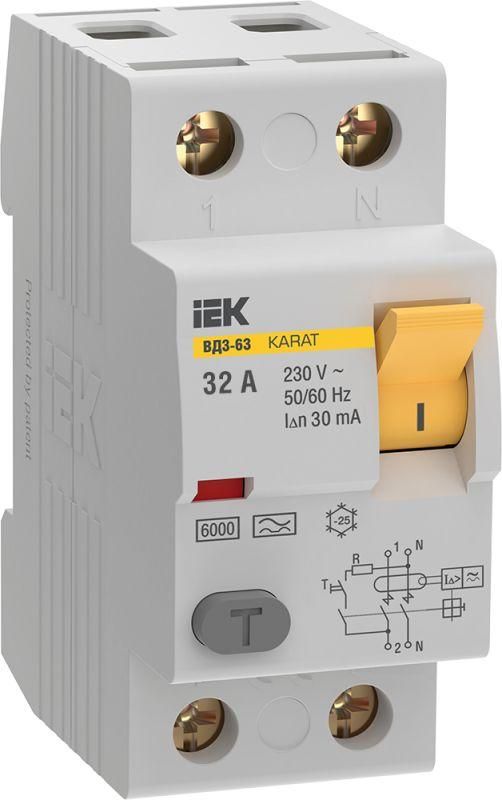

Выключатель дифференциальный (УЗО) ВД3-63 2P 32А 30мА 6кА тип А KARAT | MDV21-2-032-030 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей от поражения электрическим током при утечке тока в цепи. Монтируется на DIN-рейку, рассчитан на работу в бытовых, коммерческих и промышленных сетях с напряжением до 230 В. Артикул mdv21-2-032-030 соответствует модели ВД3-63 серии KARAT.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает человека от поражения электрическим током при возникновении утечки тока через изоляцию - например, при контакте с поврежденной проводкой или корпусом электрооборудования. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в паре с обычными автоматами в щитах жилых домов, офисов, мастерских, на стройплощадках и в промышленных распределительных устройствах.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может безопасно проводить.
• Номинальный ток утечки: 30 мА - чувствительность срабатывания; при утечке выше этого значения УЗО отключится за доли секунды.
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современных приборов с выпрямителями: стиральные машины, ИБП, зарядки).
• Количество полюсов: 2P - защищает одну фазу и ноль одновременно, что необходимо для безопасности в однофазных сетях.
• Отключающая способность: 6 кА - способность выдерживать кратковременный ток КЗ без выхода из строя (не отключает КЗ, но не разрушается при нем).
• Напряжение изоляции: 415 В - гарантирует надежную изоляцию между токоведущими частями даже при повышенном напряжении.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Степень защиты: IP20 - защищен от прикосновений пальцами и твердыми предметами, но не от воды и пыли - требует установки внутри закрытого щита.
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый).
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные линии, включая кабели для плит, насосов, кондиционеров.
• Рабочий диапазон температур: -25…+45 C - подходит для установки в неотапливаемых помещениях, подъездных щитах, на улице внутри герметичных боксов.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярных проверках.

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется к верхним зажимам - вход фазы и нуля, нижние - выход к нагрузке. Обязательно используйте отдельный автоматический выключатель перед УЗО для защиты от перегрузок и КЗ. Для правильной работы требуется четкая развязка нулевых проводников после УЗО - нельзя объединять нули с других групп. Нельзя использовать с системами TN-C - только TN-S или TN-C-S.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61009-1. Электромеханический принцип действия обеспечивает работоспособность даже при отсутствии напряжения в сети - не зависит от внешнего питания. Это делает его более надежным, чем электронные аналоги, особенно при авариях или перебоях с питанием.

Преимущества

• Электромеханическая конструкция - работает без батареек и электроники, отказоустойчив в условиях перепадов напряжения.
• Поддержка типа A - эффективно защищает от утечек от современного оборудования с импульсными источниками питания.
• Высокая отключающая способность (6 кА) - снижает риск повреждения при КЗ в щите.
• Совместимость с сериями KARAT - легко интегрируется в уже установленные щиты с другими элементами этой же линейки.

Ограничения применения

• Не предназначено для отключения токов перегрузки и короткого замыкания - обязательно сочетать с автоматическим выключателем.
• IP20 - не допускает установку вне закрытого щита, в сырых или пыльных местах без дополнительной защиты.
• Не применяется в системах TN-C - требует наличия отдельного защитного провода PE.
• Не рекомендуется для цепей с высоким уровнем естественной утечки (например, старые проводки с многочисленными ответвлениями) - возможны ложные срабатывания.

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной, кухне, на улице.
• Щит на даче или гараже - где используются переносные инструменты и оборудование.
• Общий УЗО для всего дома - при наличии нескольких групп, чтобы предотвратить полное отключение при одной утечке.
• Промышленные станки с металлическим корпусом - когда есть риск прикосновения к токоведущим частям.

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - УЗО должно отключиться. Проверяйте эту функцию раз в месяц.
• При установке в щит с несколькими УЗО - убедитесь, что нули каждой группы не смешиваются. Ложные срабатывания часто вызваны именно этим.
• Выбирайте сечение кабеля не больше 50 мм2 - иначе невозможно плотно затянуть зажимы, что приведет к нагреву.
• Для помещений с высокой влажностью (бани, бассейны) используйте УЗО с током утечки 10 мА, а не 30 мА - для усиленной защиты.
• При использовании в щитах с большим количеством потребителей - рассмотрите возможность установки двухступенчатой системы: общий УЗО 100 мА + групповые 30 мА.
