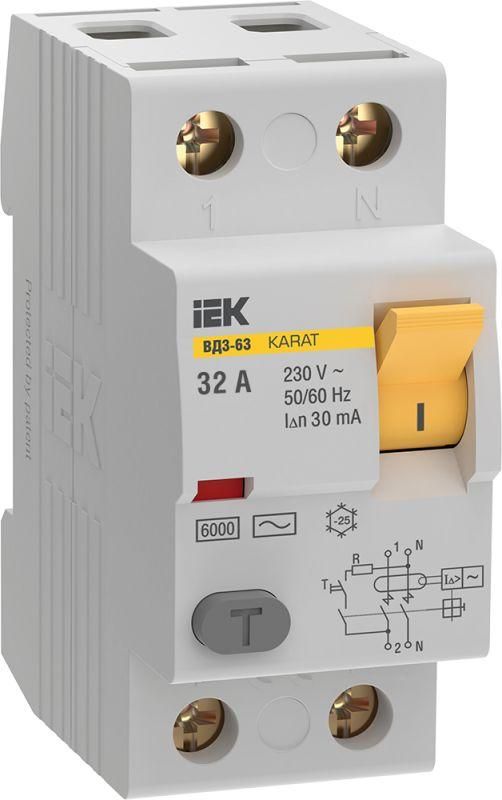

Выключатель дифференциальный (УЗО) ВД3-63 2P 32А 30мА 6кА тип АС KARAT | MDV20-2-032-030 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей от поражения электрическим током при утечке тока в бытовых и промышленных сетях. Модель рассчитана на 32 А, срабатывает при утечке 30 мА, не защищает от перегрузок и КЗ, поэтому используется совместно с автоматическим выключателем.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 предназначен исключительно для защиты от утечек тока - то есть когда ток уходит не через рабочий проводник, а через человека или поврежденную изоляцию. Он не защищает от перегрузок и коротких замыканий, поэтому обязательно устанавливается вместе с автоматическим выключателем.

Подходит для использования в жилых домах, офисах, на стройплощадках, в производственных помещениях. Часто применяется в щитах ввода и распределения электроэнергии, особенно там, где требуется повышенная безопасность: в ванных комнатах, кухнях, на открытых участках, возле бассейнов и в местах с высокой влажностью.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может пропускать без повреждений;
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность срабатывания; при утечке выше этого значения УЗО отключится;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники);
• Номинальное напряжение: 230 В (рабочее), 415 В (изоляционное) - допустимо использовать в сетях до 400 В;
• Отключающая способность при КЗ: 6 кА - не функция УЗО, а предел прочности корпуса при аварии;
• Количество полюсов: 2P - защищает одну фазу и ноль одновременно;
• Частота: 50/60 Гц - работает в любых стандартах сетей;
• Сечение провода: 1,5–50 мм2 - позволяет подключить медные провода от тонких до мощных;
• Ширина: 2 модуля - занимает два места на DIN-рейке;
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от воды и пыли - устанавливается внутри щита;
• Рабочая температура: от –25C до +45C - можно использовать в неотапливаемых помещениях, но не на улице;
• Срок службы: 15 лет - при соблюдении условий эксплуатации.

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы ему необходим внешний автоматический выключатель, который будет защищать от перегрузок и коротких замыканий. УЗО не имеет встроенной тепловой или электромагнитной защиты - это важно помнить при проектировании щита.

Подключение: входные провода - сверху, выходные - снизу. Нулевой провод после УЗО не должен заземляться или соединяться с другими нулями вне этой группы. Все потребители, защищенные этим УЗО, должны иметь свою отдельную нулевую шину.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 61009-1 и российским ГОСТ Р 50807. Электромеханический принцип действия обеспечивает работу даже при отсутствии напряжения в сети - например, при обрыве нуля или аварии в питании. Это делает его надежнее, чем электронные аналоги.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения, работает при любой ситуации в сети;
• Высокая точность срабатывания при 30 мА - оптимально для защиты жизни человека;
• Готовый к установке в стандартные щиты благодаря 2-модульной ширине;
• Совместим с большинством серийных щитов IEK и других производителей;
• Долгий срок службы - 15 лет при правильном использовании.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - требует обязательного сочетания с автоматом;
• Работает только с переменным током утечки (тип AC) - не подходит для оборудования с постоянными составляющими (например, ИБП, светодиодные драйверы, компьютеры);
• IP20 - нельзя устанавливать во влажных или пыльных местах без дополнительной защиты (коробки, герметичные щиты);
• Не рекомендован для использования на улице или в неотапливаемых помещениях при температуре ниже –25C;
• Не предназначена для защиты групп с большим количеством емкостных нагрузок - возможны ложные срабатывания.

Примеры использования

• Защита розеток в ванной комнате - основное применение для 30 мА УЗО;
• Щит на этаже многоквартирного дома - один УЗО на несколько розеточных групп;
• Производственные станки с металлическим корпусом - снижает риск удара током при пробое изоляции;
• Строительные площадки - временные щиты с УЗО для безопасности персонала;
• Кухни с мощной техникой - микроволновки, посудомоечные машины, плиты.

Практические советы

• Выбирая УЗО ВД3-63, всегда проверяйте, что перед ним установлен автомат на 32 А или меньше - иначе он не сможет защитить УЗО от перегрузки;
• Не используйте этот УЗО для защиты освещения - светильники обычно не вызывают опасных утечек, а лишняя нагрузка на УЗО увеличивает вероятность ложного срабатывания;
• Перед первым запуском нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность механизма;
• Проверяйте посадочные размеры: если ваш щит рассчитан на 18 мм на модуль, а не 17,5 мм - возможно, УЗО не войдет плотно;
• При установке в старые щиты с алюминиевой проводкой - убедитесь, что контакты хорошо затянуты, так как алюминий со временем “ползёт” и ослабляет контакт.
