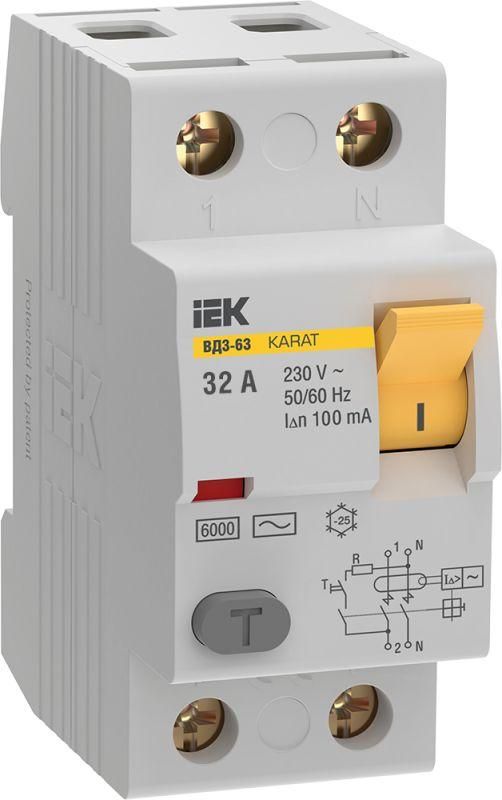

Выключатель дифференциальный (УЗО) ВД3-63 2P 32А 100мА 6кА тип АС KARAT | MDV20-2-032-100 IEK

Выключатель дифференциальный (УЗО) ВД3-63 2P 32А 100мА 6кА тип AC от бренда IEK - устройство для защиты людей от поражения электрическим током при утечке тока в бытовых и промышленных сетях. Отличается надежностью, долгим сроком службы и совместимостью с DIN-рейкой. Артикул mdv20-2-032-100 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 2P 32А 100мА 6кА тип AC защищает человека от поражения током при утечке более 100 мА. Он реагирует только на переменный ток утечки (тип AC), например, при повреждении изоляции проводов, пробое нагревательного элемента или контакте с заземленной поверхностью. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в жилых домах, офисах, на стройплощадках, в производственных помещениях. Монтируется в щиты управления и распределения с уровнем защиты не ниже IP30.

Технические характеристики

• Номинальное напряжение: 230 В (рабочее), до 415 В (изоляционное)
• Номинальный ток: 32 А - максимальный постоянный ток, который может проходить через устройство без срабатывания
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальный ток утечки: 100 мА (0,1 А) - порог срабатывания при возникновении утечки
• Отключающая способность при КЗ: 6 кА - способность выдерживать кратковременный ток короткого замыкания без выхода из строя (не предназначено для отключения КЗ!)
• Тип чувствительности: AC - реагирует только на синусоидальные переменные токи утечки (например, от бытовых приборов)
• Частота: 50/60 Гц - работает в сетях России и Европы
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Максимальное сечение кабеля: 50 мм2 - позволяет подключить мощные провода
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: от -25C до +45C - подходит для холодных и теплых помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: на DIN-рейку - стандартный для современных щитов

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 2P 32А 100мА 6кА тип AC устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется к верхним и нижним клеммам: вход - снизу, выход - сверху (по правилам ПУЭ). Для работы требуется внешний автоматический выключатель на 32 А, который обеспечивает защиту от перегрузки и КЗ. Кабель сечением до 50 мм2 можно подключать без переходников. Обязательно проверьте соответствие полярности: фаза и ноль должны быть правильно подсоединены. Недопустимо использовать без защитного автомата - УЗО не спасёт от перегрева проводов!

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1–99 и международному стандарту IEC 61008-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - не зависит от внешнего питания. Это делает его безопаснее в сравнении с электронными аналогами. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Не применяется в IT-системах без дополнительных мер.

Преимущества

• Электромеханический принцип действия - работает при любых условиях, включая аварийное отключение напряжения
• Высокая точность срабатывания при 100 мА - оптимально для групповой защиты нескольких розеток
• Поддержка больших сечений кабелей (до 50 мм2) - удобно для промышленных и мощных нагрузок
• Долгий срок службы - 15 лет при нормальных условиях
• Совместимость с сериями KARAT других изделий IEK - легко формировать единый щит

Ограничения применения

• Не защищает от импульсных токов утечки (например, от светодиодных светильников с драйверами) - для этого нужен тип A
• Не отключает при перегрузке или коротком замыкании - обязательно сочетать с автоматическим выключателем
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без корпуса с защитой IP44+
• Только для переменного тока - не подходит для цепей постоянного тока
• Не рекомендован для защиты одного прибора - лучше применять в групповой схеме (несколько розеток)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании микроволновки или кофеварки
• Щит на этаже многоквартирного дома - один УЗО на несколько комнат
• Строительная площадка - временные щиты с питанием от генератора
• Цех с электроинструментом - защита от пробоя изоляции на болгарках, дрелях
• Общественные учреждения - школы, детские сады, больницы

Практические советы

• Выбирая УЗО, всегда комбинируйте его с автоматом на тот же ток (32 А) - так обеспечивается комплексная защита
• Перед первым запуском нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• Не используйте этот УЗО вместо дифавтомата - он не имеет встроенную защиту от перегрузки
• При установке в старый щит с маленькими клеммами - проверьте возможность подключения кабеля 50 мм2
• Если в доме много электроники (LED-свет, Wi-Fi роутеры, зарядки) - рассмотрите УЗО типа A, а не AC
• Проверяйте дату производства - устройства серии KARAT имеют длительный срок хранения, но лучше брать новые
